РУКОВОДЯЩИЙ ДОКУМЕНТ





ОСНОВНЫЕ ПОЛОЖЕНИЯ РАЗВИТИЯ

ВЗАИМОУВЯЗАННОЙ СЕТИ СВЯЗИ РОССИЙСКОЙ ФЕДЕРАЦИИ

НА ПЕРСПЕКТИВУ ДО 2005 ГОДА



Книга 3



Основные положения развития телефонной сети связи общего пользования





УТВЕРЖДЕН Решением ГКЭС России от 20.12.1995 г. N 140





Книга 3 "Основные положения развития телефонной сети связи общего пользования" является составной частью Руководящего документа "Основные положения развития Взаимоувязанной сети связи Российской Федерации на перспективу до 2005 года".



В книге содержатся направления и концепции развития сетей, входящих в систему телефонной связи и их системные решения по структуре построения, сигнализации, нумерации, управления и др.



Разработку Книги 3 осуществляли сотрудники ЦНИИС, ЛОНИИС: В.Б.Беляк, С.А.Брусиловский, Л.А.Вайнзоф, А.Е.Кучерявый, О.Н.Макеев, В.Д.Москвитин, А.Б.Мурдасов, Е.Б.Пекарский, Г.И.Прокофьева, Д.Н.Проховник, И.И.Рогушин, М.М.Рыкова, В.Г.Угер, Н.Г.Федорова, Е.В.Чекмарева, В.А.Шеватов, Л.В.Шилов.







ВВЕДЕНИЕ



Система телефонной связи является основной составляющей взаимоувязанной сети связи России. В состав СТфС входят телефонные сети различного назначения и комплекс систем, обеспечивающий их нормальное функционирование по установлению различных видов соединений и предоставлению услуг пользователю в зависимости от уровня технической реализации сетей.



В представленном материале рассмотрены основные направления и концепции развития сетей, входящих в СТфС, и их системные решения по структуре построения, сигнализации, нумерации, технологическому обслуживанию и управлению, электропитанию, метрологии и др.



В перечень рассматриваемых сетей входят как существующие сети ТфОП, "Искра", так и создаваемые ЦСС ОП, ЦСИС, интеллектуальные и широкополосные сети.



Настоящий документ является базовым по разработке руководящих документов для различных сетей.



Федеральная цифровая высокоскоростная специализированная система связи (ФЦ ВСС) рассмотрена в отдельном приложении к настоящей Книге.







1. КОНЦЕПЦИЯ РАЗВИТИЯ ТЕЛЕФОННОЙ СЕТИ ОБЩЕГО ПОЛЬЗОВАНИЯ





1.1. Назначение системы телефонной связи общего пользования и ее место в ВСС России



Система телефонной связи общего пользования (СТфС ОП) является важнейшей составной частью ВСС и по объему передаваемых сообщений занимает первое место среди других систем.



СТфС общего пользования предназначена для удовлетворения потребности населения, учреждений, организаций и предприятий, а также коммерческих структур (банков, бирж, совместных предприятий и т.п.) в передаче как телефонных сообщений, так и нетелефонных сообщений (факсимильных, передачи данных, электронной почты и др.).



Основными составными частями СТфС ОП являются:



- телефонные сети общего пользования (ТфОП);



- системы телефонной связи (предоставления услуг, нумерации, сигнализации, синхронизации, обслуживания и показателей качества, функционирования сети, учета стоимости и расчета, взаимосвязи с другими сетями, нормирования каналов).



Сеть ТфОП предоставляет в год народному хозяйству и населению страны несколько десятков миллиардов услуг, включая услуги международной, междугородной и местной (городской и сельской) телефонной связи.







1.2. Состав сети ТфОП



Телефонная сеть общего пользования объединяет в себе существующие и перспективные сети связи, такие как:



- существующая аналого-цифровая сеть связи общего пользования (ТфОП), включающая ее цифровую составляющую - ЦСС ОП;



- сеть "Искра";



- сеть ЦСИС;



- интеллектуальная сеть;



- широкополосная цифровая сеть с интеграцией обслуживания (Ш-ЦСИС).







1.3. Цели развития сети ТфОП



Главными целями развития сети ТфОП являются:



- поднятие уровня телефонизации страны до такого, при котором обеспечивается ускоренное развитие производительных сил общества, его информатизация. По современному представлению этот уровень соответствует 40 ТА на 100 жителей, т.е. уровню телефонизации - 40%;



- повышение качества работы системы телефонной связи.



При этом должны быть достигнуты достаточно высокие показатели сети. Суммарные расчетные потери сообщений от абонента до абонента из-за занятости линий, каналов и соединительных устройств не должны превышать:



- при связи абонентов ГТС - 0,03 (при связи с пригородной зоной и с абонентами УПАТС - 0,04);



- при связи абонентов СТС - 0,12;



- при внутризоновой связи - 0,03...0,13;



- при междугородной связи - 0,1 (для абонентов ГТС).



Качество обслуживания на междугородных каналах определяется нормой вероятности потерь на один участок пути последнего выбора и должно быть не более 0,01.



- обеспечение новых видов услуг: радиотелефонная связь, телематические услуги.







1.4. Стратегия развития телефонной сети общего пользования



Главная задача развития сети ТфОП заключается в создании цифровой сети общего пользования, обеспечивающей предоставление услуг высокого качества, ISDN, интеллектуальной сети.



Планируемая емкость сети ТфОП в 2005 г. должна составить примерно 60 млн. абонентов, т.е. возрасти более, чем в 2 раза.



Стратегия развития телефонной сети общего пользования предусматривает:



- построение магистральных линий связи на базе цифровых кабельных и радиорелейных линий связи, ориентированных с Запада на Восток и с Севера на Юг России, привязку трасс этих линий к пунктам размещения цифровых коммутационных междугородных и международных станций (АМТС, МЦК, МНАТС) и УАК;



- внедрение программно-управляемых цифровых коммутационных станций на всех уровнях существующей сети в координации с планами цифровизации первичных сетей;



- установку на сети к 2005 г. коммутационных систем емкостью 50 млн. номеров, из них примерно 40 млн. номеров на развитие сети и около 10 млн. номеров - на замену устаревших систем;



- полную замену до 2000 г. декадно-шаговых станций на всех уровнях сети, постепенную замену координатных станций на цифровые при включении в них преимущественно цифровых каналов и линий:



- подключение цифровых местных сетей вновь создаваемых и существующих к цифровым АМТС по цифровым трактам;



- постепенный переход от аналого-цифровой сети ТфОП к полностью цифровой сети общего пользования (ЦСС ОП);



- организацию на основе ЦСС ОП цифровой сети с интеграцией служб (ЦСИС) с предоставлением услуг ISDN;



- широкое использование радиодоступа и волоконно-оптической технологии на абонентских линиях;



- развитие сетей подвижной связи, главным образом сотовых, в т.ч. сетей универсальной персональной связи;



- создание до 2005 г. интеллектуальной сети;



- создание других перспективных коммутируемых сетей с использованием оптических коммутационных элементов, методов ATM, принципов Ш-ЦСИС;



- достижение пропорциональности в развитии международной, междугородной и местных телефонных сетей;



- применение системы сигнализации по ОКС N 7 на местных, внутризоновых и междугородной сетях;



- введение новых принципов управления и системы технического обслуживания сетей (создание центров техобслуживания, центров управления сетью, центров генерации программ);



- повышение устойчивости и надежности всех элементов сети и, в первую очередь, узлов коммутации;



- развитие научной базы проектирования сети (разработка методик, методов автоматизированного планирования сети) и создание баз сетевых данных;



- разработку методов и принципов оптимизации цифровых сетей с учетом введения новых методов управления сетью, несовпадения ЧНН в разных часовых поясах.







1.5. Этапы развития телефонной сети общего пользования России



- I этап развития сети ТфОП (1995-2005 гг.). На данном этапе положено начало и будет продолжено строительство будущей цифровой сети общего пользования России (ЦСС ОП). В связи с этим предусматривается интенсивная цифровизация верхнего уровня сети ТфОП (междугородной сети), которая станет основой будущей ЦСС ОП, создание базового цифрового "хребта" будущей сети, т.е. трансроссийских магистральных линий связи в направлении с Запада на Восток (Кингисепп-С.-Петербург-Москва-Екатеринбург-Хабаровск), с Севера на Юг (Москва-Новороссийск), установка междугородных и международных станций, УАК вдоль магистральных линий, постепенная замена аналоговых станций декадно-шаговой и координатной систем на электронные станции.



Вновь вводимая цифровая коммутационная и линейная емкость сети должна послужить основой создания цифровой сети общего пользования (ЦСС ОП).



Общая планируемая емкость телефонной сети будет примерно 60 млн. абонентов.



Учитывая возрастающие потребности в международной и междугородной связи, следует сделать акцент на первоочередное быстрое развитие именно этих сетей. Должен быть реализован механизм возврата доли доходов от междугородной и международной связи для направления ее на последующее развитие местных сетей.



Международная телефонная сеть будет строиться только на цифровых коммутационных станциях. В течение первых лет прогнозируемого периода признано целесообразным, в основном, ориентироваться на использование импортного коммутационного оборудования на международной и междугородной сетях.



- II этап (до 2010 г.) предусматривает наращивание емкости ЦСС ОП, построение на ее базе сети узкополосной ISDN, интеллектуальной сети.



- III этап (после 2010 г.). Создание широкополосной ISDN.







1.6. Концепция развития ЦСС ОП



1.6.1. Развитие емкости сети ТфОП более, чем в 2 раза, осуществляемое на базе цифровых систем коммутации и передачи, создаст условия для построения будущей цифровой сети общего пользования (ЦСС ОП).



На начальном этапе ЦСС ОП будет являться составной частью существующей сети ТфОП.



При завершении цифровизации сеть ТфОП преобразуется в ЦСС ОП.



ЦСС ОП предназначена для предоставления пользователю возможности передачи как речевой, так и неречевой информации в пределах национальной сети и с выходом на другие страны, предоставление широкого комплекса услуг интеллектуальной сети и ISDN.



Главная отличительная черта ЦСС ОП от существующей сети ТфОП состоит в возможности предоставления цифрового тракта на всем протяжении соединения от исходящей до входящей коммутационной станции.



ЦСС ОП должна строиться на базе АТС, АМТС, комбинированных АТС-АМТС, ОТС, МЦК нового поколения. Эти станции должны отвечать требованиям цифровых сетей (высокое качество канала связи и широкий спектр услуг), иметь модульную структуру построения как аппаратной части, так и программного обеспечения.



Линии передачи, связывающие эти станции, должны быть оснащены цифровыми системами передачи.



Обязательным атрибутом ЦСС ОП является сеть ОКС N 7.



Абонентский доступ может быть цифровым или аналоговым.



1.6.2. Структура сетей ЦСС ОП (местных, внутризоновых, междугородной) в основном не должна претерпеть существенных изменений. Конкретные пути реализации структуры будут уточняться в процессе проработки.



Развитие абонентской телефонной емкости реализуется в ЦСС ОП путем установления новых цифровых станций местной сети и прокладки новых линий с цифровыми системами передачи не только на межстанционном уровне, но и на абонентском участке. Создание абонентской распределительной сети на волоконно-оптических линиях связи обеспечит передачу любой информации, необходимой потребителю. Организация локальных цифровых районов на местных сетях создаст базу для формирования цифровой сети внутри зоны.



При построении ЦСС ОП вначале целесообразна установка оконечных и оконечно-транзитных междугородных станций в отдельных зоновых сетях (ОТС, АМТС). Такой подход позволит уже на ранней стадии создания ЦСС ОП обеспечить для пользователей этой сети организацию полностью цифрового тракта от абонента до абонента с целью предоставления соединений высокого качества и новых разнообразных услуг.



Соотношение емкостей ЦСС ОП, существующей и развиваемой ТфОП иллюстрируется рис.1.1.









Рис.1.1. Диаграмма соотношения емкостей сети ТфОП и вновь создаваемой ЦСС ОП







1.7. Концепция дальнейшего развития сети "Искра"



1.7.1. Система междугородной телефонной связи "Искра" - комплекс оборудования коммутационных станций, каналов и линий связи, предназначенный для предоставления выделенной группе абонентов высококачественной связи при обеспечении приоритета обслуживания по отношению к абонентам сети ТфОП. Система "Искра" является составной частью сети ТфОП.



К абонентам сети "Искра" относятся абоненты учреждений государственного управления и экономики.



Система связи "Искра" является разветвленной и охватывает практически всю территорию России, позволяя обеспечить более качественную, по сравнению с существующей сетью ТфОП, связь за счет введения приоритета в обслуживание вызовов.



Система "Искра" состоит из станций, узлов и каналов, как созданных специально для системы "Искра", так и используемых совместно с сетью ТфОП.



Во всех зонах организованы станции сети "Искра" узловые (УС) и оконечные (ОС), в Москве - междугородная станция ВОМС.



Для организации междугородной связи УС и ОС включаются в системные АМТС (типа АРМ, АРЕ, КЭ, Э) сети ТфОП и в ВОМС.



В качестве транзитных узлов сети "Искра" использованы УАК, ОТС сети ТфОП.



В качестве ОС и УС на сети "Искра" используются аналоговые АТС координатного типа, ВОМС-АТС-АМТС электронного типа.



1.7.2. В связи с ликвидацией государственных структур бывшего СССР сеть "Искра" осталась задействованной только на 30% от проектной абонентской емкости. Наметились также изменения в составе пользователей сети "Искра".



Сократился прежний контингент абонентов сети "Искра", что объясняется сокращением абонентов госсектора. В то же время, вновь создаваемые коммерческие структуры испытывают острую необходимость в организации надежной и оперативной связи.



В сеть "Искра" начинают активно включаться структуры, нуждающиеся в надежной связи и новых видах услуг. К таким пользователям относятся абоненты банковских структур (сбербанк РФ, коммерческие банки), а также абоненты других коммерческих предприятий.



Во многом низкое использование сети "Искра" объясняется тем, что сеть построена на устаревшей аналоговой технике связи, не способной обеспечить потребности в новых видах услуг.



В целях сохранения системы "Искра", обеспечения ее эффективной работы за счет наращивания ее абонентской емкости, предоставления ее абонентам широкого спектра услуг и связи высокого качества, было принято решение по коммерциализации сети "Искра". На базе сети "Искра" создается новая современная аналого-цифровая сеть с использованием цифровых коммутационных станций и систем передачи.



Новая сеть предназначена, в основном, обеспечить высококачественной связью при широком ассортименте новых услуг абонентов, рассредоточенных по регионам России. Такая сеть, в силу своего основного назначения - обслуживание клиентов коммерческих деловых структур, получила название "Сеть ’’Искра" коммерческая" ("Искра-К").



Разработаны "Технические предложения" по построению этой сети, которые утверждены Первым заместителем Министра связи России Крупновым А.Е. 21.10.94 г.

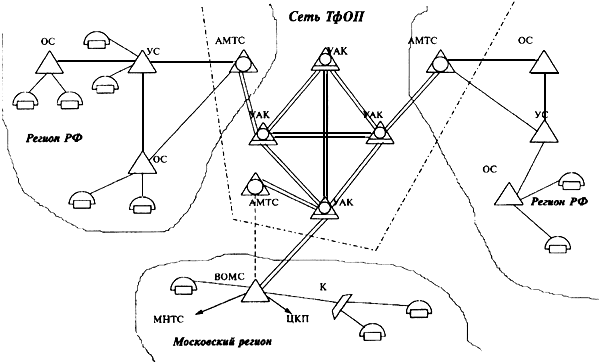

В соответствии с "Техническими предложениями" новая сеть создается на организационных и системных принципах сети "Искра", но на новых технических средствах - цифровых системах коммутации и передачи. С этой целью в областных центрах предполагается полная замена координатных станций ОС, УС на электронные, в которые будут переключены абоненты сети "Искра" и дополнительно включены абоненты коммерческих структур. Сеть "Искра-К’" входит в состав сети ТфОП и использует с ней общие технические ресурсы и организационные принципы управления сетями (технического обслуживания, технической эксплуатации и управления сетью). Часть абонентов сети "Искра-К" будет иметь доступ к услугам ЦСИС.



По протяженности сеть "Искра-К" будет охватывать г.Москву и все регионы России. Ее планируемая емкость составит 500 тыс. абонентов в г.Москве и 500 тыс. абонентов в регионах России.



Таким образом, дальнейшее развитие сети "Искра" - это ее цифровизация и переход к сети "Искра-К", которая будет обслуживать как старый контингент абонентов сети "Искра", так и новый, - абонентов коммерческих структур. При этом условия работы для абонентов прежней сети "Искра" не изменяются, т.е. они работают по принятым для них системе нумерации и системе обслуживания.



Для абонентов сети "Искра-К" предусматривается введение различных видов новых услуг, использование нумерации сети "Искра" - на первом этапе, нумерации сети ТфОП - в дальнейшем. В перспективе сеть "Искра-К" должна влиться в состав единой ЦСИС России.







1.8. Концепция ИСС



1.8.1. В настоящее время возможности экстенсивного развития существующей ТфОП исчерпаны практически во всех странах мира. Поэтому дальнейшая эволюция сетей связи тесно связана с процессом повышения качества обслуживания, в том числе увеличением числа дополнительных услуг связи и повышением привлекательности уже предоставляемых услуг.



Именно эту возможность создают Интеллектуальные сети связи, основное назначение которых - обеспечение быстрого и эффективного внедрения самых различных дополнительных услуг, требования к которым формируются пользователями и не поддаются долгосрочному прогнозированию. Ожидается, что при внедрении услуг ИСС будет улучшено качество обслуживания, снижены затраты эксплуатационных компаний на техническое обслуживание, повышены их доходы.



1.8.2. ИСС может быть реализована на основе любой коммутируемой сети электросвязи, в том числе на телефонных сетях общего пользования (ТфОП).



Основной особенностью концепции ИСС является отделение функций непосредственной коммутации от функций предоставления услуг. При этом функции коммутации остаются в базовой коммутируемой сети, а функции логической обработки и поддержки услуг переносятся в "интеллектуальную" надстройку, называемую платформой ИСС.



Основными элементами платформы ИСС являются:



- узел коммутации услуг - УКУ;



- узел управления услугами - УУУ;



- система управления обслуживанием - СУО.



УКУ предназначен для сопряжения платформы ИСС с базовой коммутируемой сетью и представляет собой систему коммутации, расширенную специальными функциями:



- обнаружение вызовов ИСС;



- взаимодействие с УУУ и другими элементами ИСС в процессе их обработки;



- установление и разъединение необходимых информационных соединений для передачи информации пользователей.



УУУ является центральным, ключевым элементом ИСС и предназначен для обработки поступающих от УКУ вызовов в соответствии с логикой программы предоставляемой услуги и специальными параметрами услуги, назначенными каждым абонентом. Основной частью УУУ является база данных, работающая в режиме реального времени и содержащая программы логики различных услуг, а также необходимые для этого данные.



СУО предназначена для административного управления услугами ИСС. В ее задачи входит регистрация абонентов ИС, задание и изменение профилей услуг конкретных абонентов, начисление оплаты и т.п. Кроме того, к ее функциям относится создание и ввод в эксплуатацию новых услуг, включая их разработку, отладку и тестирование.



В соответствии с международными рекомендациями в качестве системы передачи управляющей информации между УКУ и УУУ должна использоваться система общеканальной сигнализации N 7 (ОКС N 7).



Структурная схема ИСС приведена на рис.1.2.









Рис.1.2. Структурная схема ИСС





1.8.3. Создание ИСС должно осуществляться поэтапно в соответствии с планами перспективного развития самой ТфОП, при этом по мере развития ИСС расширяется как круг обслуживаемых абонентов, так и сам набор предоставляемых услуг.

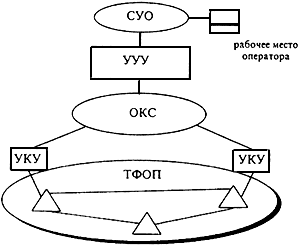

На первом этапе целесообразно осуществлять построение платформы ИСС сверху вниз, вынося функции ИСС на уровень АМТС и создавая совмещенные узлы УУУ/СУО. Размещение платформы ИСС на уровне АМТС позволит разрешить целый ряд задач, связанных с внедрением новых услуг в части тарификации вызовов, идентификации абонентов при пользовании услугами с помощью АОН, а также обеспечит унификацию доступа абонентов к услугам Интеллектуальной сети.



Из-за отсутствия в настоящее время на сетях ТфОП системы ОКС на первых этапах создания ИСС взаимодействие узлов платформы должно быть организовано на транспортной основе протокола Х.25 на базе существующих сетей передачи данных с коммутацией пакетов.



Для обеспечения доступа к услугам ИСС в плане нумерации ТфОП должен быть задействован любой свободный междугородный индекс "ABC". При этом, поскольку в новой виртуальной междугородной зоне телефонные номера являются не физическими, а логическими (в отсутствие ограничений на "а" во внутризоновом номере абонента), ее общая номерная емкость составит полные 10 млн. номеров. Таким образом, может быть организовано 10 услуг по 1 млн. абонентов или 100 услуг по 100 тыс. абонентов, чего вполне достаточно на довольно длительную перспективу.



На втором этапе по мере создания цифровых местных сетей и внедрения системы сигнализации ОКС N 7 планируется реализовать прикладной протокол ИСС (INAP) в полном соответствии с международными стандартами и рекомендациями, используя в качестве его транспортной основы подсистемы передачи сообщений (МТР) и управления стандартным соединением (SCCP) ОКС N 7 вместо нижних уровней протокола Х.25, и осуществлять передачу управляющей информации по сети ОКС N 7. При этом в отдельных случаях, для уменьшения общей нагрузки ИСС на междугородную часть ТфОП замыкание местной нагрузки ИСС целесообразно осуществлять в пределах самих местных сетей. Для этого функции УКУ должны быть смещены на уровень УИВС или РАТС.



Основной, базовой службой, с которой следует начать внедрение ИСС на первом этапе, должна стать услуга "Универсальный номер’’. Эта услуга обеспечивает возможность переадресации вызовов, осуществляемых по единому логическому номеру абонента, на один из его сетевых, физических номеров, выбор которого производится ИСС в зависимости от ряда параметров, задаваемых самими абонентами. Такими параметрами могут быть: место расположения исходящего абонента, число, день недели, время суток, число поступающих вызовов и т.п.



На базе услуги "Универсальный номер" могут быть созданы услуги Freephone, "Персональный номер", а также различные информационно-справочные службы.



Предполагается, что эти услуги найдут широкий спрос среди различных коммерческих структур, а также федеральных и муниципальных органов власти и управления.



В дальнейшем, по мере развития ИСС и формирования платежеспособного спроса могут быть внедрены другие услуги, такие как: "Телеопрос", "Виртуальные частные сети", а также услуги альтернативной оплаты по кредитным карточкам.



Комплексное решение указанных задач обеспечит создание платформы ИСС, которая позволит своевременно и адекватно реагировать на непрерывно возрастающие и меняющиеся потребности в информационном обслуживании абонентов ТфОП.







1.9. Концепция развития ЦСИС



1.9.1. Анализ потребностей в услугах электросвязи для различных категорий пользователей (народно-хозяйственного сектора и спецпотребителей) в России выявил необходимость создания системы электросвязи двойного применения - Цифровой сети с интеграцией служб России (ЦСИС).



На основе проведенного анализа разработаны тактико-технические характеристики и принципы построения ЦСИС:



- организация ЦСИС в виде общероссийской сети, входящей в ВСС;



- организация ЦСИС на принципах ISDN с обеспечением требований узкополосной ISDN (N-ISDN), а на последующих этапах развития ЦСИС требований широкополосной ISDN (B-ISDN);



- обеспечение в ЦСИС требований различных категорий пользователей в передаче заданных объемов сообщений между стационарными (перевозимыми) и подвижными объектами в заданное время и с заданными качественными показателями (включая показатели надежности);



- обеспечение в ЦСИС безопасности связи (безопасности информации);



- организация оперативного наращивания ЦСИС;



- организация средствами ЦСИС связи в районах чрезвычайных ситуаций;



- организация через ЦСИС, как транспортной сети, взаимодействия систем связи различного назначения и ведомственного подчинения;



- обеспечение устойчивого функционирования ЦСИС на основе применения средств оперативного резервирования и восстановления;



- создание ЦСИС с учетом требований живучести и устойчивости;



- обеспечение требуемой производительности ЦСИС для обслуживания 1-2 млн. пользователей.



1.9.2. ЦСИС должна обеспечить все государственные потребности в защищенной высококачественной коммутируемой связи.



Основными направлениями создания и последующего развития ЦСИС являются:



- эволюционный процесс создания;



- постоянное совершенствование видов и качественных показателей услуг, предоставляемых пользователям при доступных (экономически оправданных) тарифах;



- создание на основе ЦСИС развитой интеллектуальной сети связи России.



Эволюционный процесс создания ЦСИС заключается в создании на первом этапе "узкополосной" ЦСИС. Вторым этапом создания ЦСИС является реализация "широкополосной" ЦСИС, которая может осуществляться для отдельных направлений связи (отдельных регионов) путем дооснащения узкополосной ЦСИС компонентой "широкополосной" коммутации и адаптации сети абонентского доступа узкополосной ЦСИС к условиям "широкополосной" передачи сигналов.



Создание и дальнейшее развитие сетей ЦСИС может осуществляться:



- методом наложенной сети;



- методом замещения или островов;



- комбинированным методом.



По первому методу сети ЦСИС реализуются как отдельные цифровые сети внутри цифровой телефонной сети. По второму методу участки сетей ЦСИС могут создаваться путем замены отдельных телефонных станций на станции ЦСИС или дополнением цифровых телефонных станций соответствующим оборудованием. Выбор оптимального метода реализации сетей ЦСИС может осуществляться, исходя из конкретных условий регионов России по степени цифровизации существующих сетей.



Основой для создания ЦСИС должны являться цифровые сетевые ресурсы ВСС, образуемые в результате реализации проектов ЦСС ОП, "50x50", ТСЛ и других цифровых проектов ВСС.







1.10. Концепция Ш-ЦСИС



1.10.1. Ш-ЦСИС является дальнейшим продолжением и развитием концепции интеграции служб в рамках одной сети электросвязи. В ее основе лежат новейшие технологии в области микроэлектроники, вычислительной техники и связи.



Основным назначением Ш-ЦСИС является обеспечение возможности предоставления широкого набора как существующих, так и перспективных, предполагаемых услуг связи, требующих высокоскоростной передачи больших объемов информации на единой технологической основе. При этом в Ш-ЦСИС обеспечивается:



- возможность предоставления пользователям различных типов информации;



- поддержка комплексного представления информации (т.е. информации, содержащей несколько компонент различного типа);



- интеграция интерактивных и распределительных служб;



- возможность гибкого предоставления сетевых ресурсов в зависимости от объема и нагрузочных характеристик передаваемой информации;



- возможность создания эффективной системы эксплуатации и технического обслуживания как сети в целом, так и отдельных элементов.



Предполагается, что Ш-ЦСИС со своими возможностями должна перекрыть все потенциальные потребности пользователей в услугах связи и стать одной из доминирующих технологий, вобрав в себя все существующие типы сетей.



1.10.2. В качестве транспортного механизма для Ш-ЦСИС рекомендован так называемый асинхронный режим переноса (АРП). Он является пакетно-ориентированным режимом переноса информации, обеспечивающим возможность асинхронного временного разделения ресурсов передачи, при котором множество виртуальных соединений с различными нагрузочными характеристиками асинхронно мультиплексируется в одном физическом тракте.



Для реализации трактов передачи в физическом слое Ш-ЦСИС может быть использовано оборудование синхронной или плезиохронной цифровой иерархии, либо оборудование, обеспечивающее "неупакованную" передачу потока ячеек АРП. Наибольшая технико-экономическая эффективность Ш-ЦСИС достигается при использовании на всех участках сети "неупакованной" передачи потока ячеек АРП.



Эталонная конфигурация национальной Ш-ЦСИС предполагает наличие двух уровней иерархии: местной и транзитной. Для организации международного трафика, должен быть предусмотрен третий уровень иерархии - сеть международного транзита.



Транзитная сеть содержит транзитные или оконечно-транзитные узлы коммутации, а также узлы кроссовой коммутации (кроссовые соединители).



Местная сеть содержит оконечные станции и оборудование участка (сети) доступа. Оконечные станции могут включать в себя выносные коммутационные модули для размещения в местах непосредственной концентрации пользователей.



Оборудование сети доступа включает в себя различные блоки удаленного доступа - концентраторы, кроссовые соединители, мультиплексоры, выполняющие функции концентрации нагрузки.



Сигнализация в Ш-ЦСИС осуществляется по общим выделенным каналам.



1.10.3. В основе стратегии создания Ш-ЦСИС должны лежать идеология постепенного перехода сети электросвязи общего пользования на новую технологическую основу, позволяющую реализовать АРП на всех участках сети. На первых этапах допускается совместное существование узкополосных и широкополосных интегральных сетей с обеспечением их взаимодействия.



Первым этапом реализации этой стратегии (начало которому уже положено) должно явиться распространение новых широкополосных технологий на базе АРП или промежуточных технологий типа Frame Relay, FDDI, DQDB для сетей средств пользователей (локальных и распределенных вычислительных сетей). При этом будет формироваться и развиваться спрос на широкополосные услуги связи. Очевидно, что такие сети первоначально будут создаваться в местах наибольшей деловой активности: в крупных городах, районах или в отдельных крупных организациях.



Одновременно с этим, как на транзитном, так и на местном участке, на основе оборудования СЦИ и ВОЛС, обеспечивающего возможность передачи информации как узкополосных, так и широкополосных услуг, должна создаваться первичная сеть будущей Ш-ЦСИС. При реализации местного участка первичной сети Ш-ЦСИС целесообразно использование кольцевых структур, тогда как на транзитном участке, на первых этапах, учитывая географические особенности России, целесообразно построение "хребтовых" магистралей. Такой подход полностью согласуется с общей концепцией цифровизации первичной сети России и обеспечивает взаимодействие с другими типами сетей, которые будут функционировать на первых этапах построения Ш-ЦСИС. В качестве основы транзитного участка первичной сети Ш-ЦСИС может рассматриваться транспортная система, создаваемая в рамках проекта ТСЛ.



Для ряда местных сетей также разработаны проекты модернизации, предусматривающие создание оптоволоконных колец с использованием оборудования СЦИ. По мере перехода местных сетей на новую технологию, для обеспечения взаимодействия между собой создаваемых высокоскоростных сетей средств пользователей должны использоваться тракты передачи, образованные с помощью оборудования СЦИ, в режиме постоянного или полупостоянного соединения (рис.1.3,а). При этом организация доступа к местной сети должна осуществляться на коммерческой основе за счет подключаемых абонентов.









Рис.1.3. Этапы создания Ш-ЦСИС на базе местной сети





Следующий этап развития Ш-ЦСИС (ориентировочно 2000-2005 гг.) непосредственно связан с широкомасштабным развитием и внедрением высокоскоростных сетей средств пользователя (LAN, MAN), особенно в крупных городах России. При этом для объединения между собой корпоративных сетей отдельных предприятий и организаций предполагается использование кроссовых соединителей АРП, которыми должно быть дополнено оборудование местной сети (рис.1.3,б).



Таким образом будет создаваться местная наложенная первичная сеть АРП. С одной стороны, это позволит повысить пропускную способность местной сети за счет статистического уплотнения, осуществляемого АРП, а с другой - создаст транспортную основу местной широкополосной сети. Аналогично, кроссовые соединители АРП начнут появляться и на участке транзита, т.е. начнет создаваться транзитная наложенная первичная сеть АРП. Учитывая зарубежный опыт, можно предположить, что на этом этапе развития число абонентов Ш-ЦСИС будет составлять 7-10% от общего числа абонентов ТфОП.



На третьем этапе (начиная с 2005 г.) устройства кроссовых соединителей АРП должны быть дополнены оборудованием коммутаторов виртуальных каналов (рис.1.3,в). Таким образом будут созданы местные широкополосные сети. На этом же этапе может быть начато предоставление широкополосных услуг общего пользования.



На последних этапах должны быть созданы региональные сети, объединяющие местные широкополосные сети, и начато объединение самих сетей между собой. При этом предполагается переход транспортной системы Ш-ЦСИС на "чистый" АРП, т.е. реализация его на всех участках элемента соединения национальной сети в виде трактов передачи, обеспечивающих транспортирование ячеек АРП в "неупакованном" виде.







1.11. Рекомендации по применению технических средств на телефонной сети



1.11.1. Коммутационное оборудование и средства связи, предназначенные к применению на ВСС, должны иметь утвержденные Минсвязи России технические условия и Сертификат соответствия, выдаваемый в установленном порядке Минсвязи России, свидетельствующий о возможности применения данного оборудования на ВСС.



Исходя из общих направлений развития ВСС вытекают следующие положения по применению цифровых коммутационных станций:



- При построении ЦСС ОП, наряду с импортным, может быть использовано цифровое коммутационное оборудование отечественного производства в соответствии с "Перечнем оборудования связи, сертифицированного Министерством связи Российской Федерации".



Цифровое коммутационное оборудование может быть использовано в качестве станций: УПАТС, АТС, АМТС, комбинированных ЭАТСК, ОТС и МЦК.



Цифровые коммутационные станции должны использоваться на всех уровнях ЦСС ОП - местном, внутризоновом, междугородном. Междугородный уровень должен оборудоваться цифровыми станциями в первую очередь.



- Цифровые станции должны иметь сигнализацию ОКС N 7 в соответствии с рекомендацией МСЭ-Т 1992 г. (Белая книга) с учетом национальных особенностей.



- Внедрение цифровых коммутационных станций должно поддерживаться одновременным созданием центров технической эксплуатации, центров поддержки программного обеспечения, а также центров управления сетью и центров обучения. Центр управления сетью должен включать службу контроля за развитием сети и проверки качества ее работы.



- Цифровые станции обязательно должны иметь программные и аппаратные средства по обеспечению оперативно-розыскных мероприятий (СОРМ).



- Внедрение междугородных цифровых систем коммутации КС должно осуществляться в тех телефонных зонах, где имеется или в будущем намечается значительное число цифровых АТС и ЦСП.



- Внедрению цифровой АМТС должны предшествовать работы по переводу местных сельских телефонных сетей на зоновый принцип работы (АОН, организация связи, нумерация).



1.11.2. При построении местных телефонных сетей с применением цифровых КС необходимо использовать следующие преимущества этих станций по сравнению со станциями электромеханических систем:



- возможность внедрения коммутационных станций большой емкости;



- способность организации практически неограниченного числа направлений;



- возможность анализа любого числа знаков в номере;



- создание полнодоступных пучков линий (СЛ);



- возможность использования общего канала сигнализации (ОКС);



- возможность предоставления дополнительных услуг абонентам;



- возможность предоставления услуг ЦСИС.



1.11.3. Анализ состояния отечественной промышленности свидетельствует о том, что в ближайшие годы она не сможет обеспечить поставку на сеть необходимого объема современного цифрового коммутационного оборудования.



В связи с этим на междугородной и международной телефонных сетях России вводятся в эксплуатацию цифровые станции зарубежного производства типа АХЕ-10, S-12, EWSD. На местных сетях также вводятся импортные станции в соответствии с "Перечнем оборудования связи, сертифицированного Министерством связи Российской Федерации". Также на местных сетях планируется применение отечественных цифровых станций, которым должна быть обеспечена протекционистская политика (льготные кредиты и налогообложение).



На местной сети рекомендованы к применению не более двух типов импортных АТС для одного региона,



Поставщикам коммутационного оборудования для междугородной сети ВСС рекомендуется поставлять аппаратно-программные средства для создания центров:



- технической эксплуатации по гарантийному и послегарантийному обслуживанию, модификации и генерированию программного обеспечения;



- по управлению сетью;



- по обучению российских специалистов, организуемый на территории Российской Федерации.



Представляется целесообразным возможность приобретения импортных цифровых станций в контейнерном варианте, которые необходимы в районе новостроек, а также для организации связи в чрезвычайных ситуациях, при отсутствии новых зданий для коммутационных систем и т.п. Применение АМТС в контейнерном исполнении допускается в исключительных случаях.







2. СИСТЕМА ТЕЛЕФОННОЙ СВЯЗИ ОБЩЕГО ПОЛЬЗОВАНИЯ





2.1. Назначение, решаемые задачи и состав



Система автоматизированной телефонной связи общего пользования (СТФС ОП) предназначена для удовлетворения потребностей населения, учреждений, организаций и предприятий в передаче телефонных и не телефонных сообщений на территории России, при связи со странами-участницами между сетями РСС, а также обеспечивает выход на международную телефонную сеть.



СТФС ОП обеспечивает:



- предоставление услуг связи с качеством, соответствующим требованиям действующих технических норм и рекомендаций МСЭ-Т;



- взаимосвязь с сетями, входящими в ВСС (ведомственными, подвижными, сетями физических и юридических лиц);



- расширение перечня предоставляемых услуг с внедрением цифровых станций и систем передачи с введением современных систем сигнализации.



В состав СТФС ОП входят:



- телефонные сети общего пользования, включая структуру этих сетей;



- система предоставления услуг;



- система нумерации;



- система сигнализации;



- система обслуживания вызовов и показатели качества обслуживания;



- система обеспечения функционирования сети ТфОП, в том числе подсистемы технического обслуживания, управления сетью, электропитания, метрологического обслуживания;



- система учета стоимости и расчета с абонентами, взаиморасчетов;



- система взаимосвязи с другими сетями;



- система нормирования телефонных каналов.







2.2. Принципы построения телефонной сети общего пользования



2.2.1. Общие положения



2.2.1.1. Телефонная сеть общего пользования представляет собой совокупность местных и междугородных автоматических телефонных станций и коммутационных узлов, международных центров коммутации, оконечных абонентских устройств, а также каналов и линий телефонной сети.



В качестве каналов телефонной сети могут быть использованы каналы ТЧ и цифровые каналы различных систем передачи (кабельные, волоконно-оптические, радиорелейные, спутниковые и др.).



2.2.1.2. Телефонная сеть России делится на зоны нумерации с присвоением им междугородных кодов ABC.



Зона нумерации - это часть территории сети, на которой все абоненты телефонной сети имеют единую семизначную нумерацию. Максимальная емкость местных телефонных сетей в зоне не должна превышать 8 млн. номеров.



Если номерная емкость зоны исчерпана, то на данной территории организуется вторая зона нумерации с присвоением ей нового междугородного кода.



2.2.1.3. Телефонная сеть общего пользования представляет иерархию различных телефонных сетей: местных (городских, сельских, комбинированных), внутризоновых, междугородной и международной сетей. Принципы построения телефонных сетей всех уровней, включая наложенные цифровые сети, в основном не отличаются от принятых ранее в РД ОГСТфС.



При цифровизации телефонной сети должно обеспечиваться внедрение системы управления сетью.



2.2.1.4. В зависимости от емкости местные городские телефонные сети строятся по принципам:



- нерайонированных сетей;



- районированных без узлов;



- районированных с узлами входящего сообщения или входящего и исходящего сообщений. Городские сети должны строиться с обходами.



2.2.1.5. Местные сельские телефонные сети строятся по радиальному и радиально-узловому принципу, при этом по мере цифровизации, возможна организация прямых путей между ОС.



2.2.1.6. Комбинированные сети сочетают в себе принципы городских и сельских сетей.



2.2.1.7. Внутризоновые сети строятся, как правило, по радиальному принципу, но с возможностью создания прямых пучков между цифровыми местными сетями.



2.2.1.8. Междугородная сеть строится по двухуровневой структуре - оконечная АМТС, комбинированные АТС/АМТС и УАК или ОТС. Междугородная сеть должна строиться с обходами.



2.2.1.9. Международная сеть России состоит из национальных МЦК, связанных по принципу "каждый с каждым" с закреплением междугородных зон за определенными МЦК.



2.2.2. Принципы построения городских телефонных сетей



2.2.2.1. Городские телефонные сети должны строиться с использованием преимущественно цифрового электронного (цифрового) коммутационного оборудования и линейных трактов цифровых систем передачи ИКМ. Декадно-шаговые АТС и узлы должны быть до 2005 г. сняты с эксплуатации и демонтированы. Замена координатных АТС осуществляется по мере износа оборудования.



2.2.2.2. Абонентские оконечные устройства должны включаться в коммутационное оборудование городской сети следующими способами:



- непосредственно в АТС с помощью двухпроводных физических абонентских линий (АЛ);



- непосредственно в АТС с помощью АЛ, оборудованных системами передачи при условии обеспечения работы телефаксов и установок передачи данных (ПД);



- по цифровым абонентским линиям с использованием оборудования мультиплексирования и цифровых систем передачи при внедрении оборудования системы С-32;



- в подстанции (ПС), включаемые в АТС;



- в учрежденческо-производственные телефонные станции (УПТС).



На вновь вводимых АТС не допускается спаренное включение телефонных аппаратов.



В качестве основного способа включения должно использоваться включение терминалов непосредственно в АТС по двухпроводным абонентским линиям.



2.2.2.3. При установке новых АТС рекомендуется перераспределять районы обслуживания вновь вводимых и действующих АТС таким образом, чтобы районы обслуживания АТС, установленных в разных производственных зданиях не перекрывались.



2.2.2.4. Связь станций ГТС между собой, а также с АМТС в настоящее время осуществляется по односторонним СЛ.



С внедрением на ГТС ОКС рекомендуется между цифровыми станциями использовать двусторонние СЛ.



2.2.2.5. По структурному признаку ГТС классифицируются следующим образом:



- нерайонированные;



- районированные без узлообразования;



- районированные с узлами входящих сообщений (УВС);



- районированные с узлами исходящих и входящих сообщений (с УИС и УВС).



Нерайонированная ГТС имеет одну АТС, в которую абонентские оконечные устройства включаются непосредственно или через УПАТС и подстанции.



На аналоговой ГТС такая структура экономически целесообразна при емкости сети до 8 тыс. номеров.



На цифровой ГТС в условиях широкого применения подстанций нерайонированная структура может быть экономически целесообразна при емкости сети в несколько десятков тысяч номеров.



Районированные ГТС без узлообразования имеют несколько районных АТС, которые на аналоговой сети связываются между собой по полносвязной схеме, а на цифровой сети - по полносвязной схеме с обходными направлениями.



Районированная структура на аналоговой ГТС экономически целесообразна при емкости сети до 80 тыс. номеров, а на цифровой сети - до нескольких сотен тысяч номеров.



Районированные ГТС с узлами входящих сообщений делятся на узловые районы, в каждом из которых для концентрации нагрузки к АТС узлового района устанавливаются УВС. Связь между АТС разных районов, как правило, осуществляется по схеме АТС-УВС-АТС через коммутационное оборудование узла входящих сообщений, расположенного в узловом районе, в котором находится входящая АТС. Схема связи приведена на рис.2.1. Внутри узлового района АТС связываются непосредственно или через УВС.

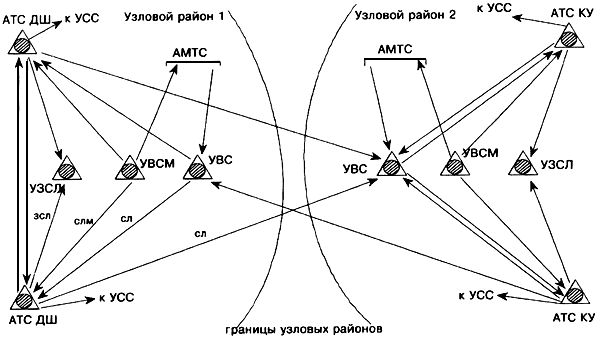

Рис.2.1. Структура районированной ГТС с узлами входящих сообщений





Все АТС узлового района имеют общий стотысячный (двухсоттысячный) индекс.



Аналоговые районированные ГТС с УВС могут иметь емкость до 800 тыс. номеров, а цифровые ГТС - до нескольких миллионов номеров. Районированные ГТС с узлами исходящих и входящий сообщений обычно имеют несколько десятков узловых районов. Связь между АТС разных узловых районов, как видно из рис.2.2, преимущественно осуществляется по схеме АТС-УИС-УВС-АТС.









Рис.2.2. Структура районированной ГТС с узлами исходящих и входящих сообщений





2.2.2.6. Коммутационное оборудование УИС располагается вблизи АТС, от которых осуществляется концентрация исходящей телефонной нагрузки. Один УИС может обслуживать АТС одного или нескольких узловых районов. Как правило, через каждый УИС проходит связь от заданной группы станций к станциям одной миллионной зоны.



Коммутационное оборудование УВС размещается в узловом районе, для АТС которого УВС объединяют входящую нагрузку. Районные АТС, расположенные в пределах одного узлового района, связываются по таким же схемам, как на ГТС с УВС.



Для аналоговых станций предельная номерная емкость АТС (в конце этапа развития) должна быть, как правило, кратна 10 тыс. номеров, а предельная номерная емкость узлового района - 100 тыс. номеров.



Вышеприведенные принципы построения ГТС реализованы в аналоговых ГТС и не будут видоизменяться при связи между аналоговыми АТС на весь оставшийся срок эксплуатации этих АТС.



2.2.2.7. Внедрение цифровых АТС должно осуществляться методом "наложенной сети" АТС.



Основные правила создания "наложенной сети":



- все связи между цифровыми АТС должны осуществляться только через цифровые АТС и узлы;



- при связи между цифровыми АТС должны использоваться линейные тракты цифровых систем передачи, удовлетворяющие рекомендациям МККТТ серии G при согласовании интерфейсов;



- в пределах одной местной сети при любых соединениях допускается, как правило, только один переход между "наложенной" и существующими сетями;



- вновь вводимые цифровые АТС должны включаться только в "наложенную сеть";



- связь между цифровыми и аналоговыми АТС должна осуществляться по линейным трактам цифровых систем передачи, удовлетворяющим рекомендациям МККТТ серии G с установкой оборудования аналого-цифрового преобразования и согласования систем сигнализации на стороне аналоговых АТС;



- цифровые станции и узлы могут размещаться на одной территории или даже в одних зданиях с аналоговыми АТС и узлами.



2.2.2.8. Рекомендуется производить развитие отдельных ГТС на однотипных цифровых системах коммутации (не более двух типов).



Внедрение цифровых систем коммутации и передачи на аналоговой сети не должно требовать установки на существующих станциях и узлах специальных устройств сопряжения кроме оборудования, включающего в себя устройства аналого-цифрового преобразования (АЦП) и устройства согласования систем сигнализации. При этом переделки существующего оборудования не допускаются.



Все функции по сопряжению должны быть предусмотрены во внедряемых системах.



2.2.2.9. Структура действующих и строящихся наложенных сетей цифровых станций, как правило, соответствует принципам построения ГТС, приведенным в п.2.2.2.5.



Цифровая телефонная сеть, наложенная на существующую аналоговую с УВС согласно рис.2.3 или с УИС и УВС согласно рис.2.4, представляет собой один или несколько цифровых узловых районов. Для связи от существующих аналоговых АТС к цифровым в цифровых узловых районах должны устанавливаться цифровые узлы входящих сообщений (УВС Э). Оборудование цифровых УВС одновременно может выполнять функции узлов исходящих сообщений и узлов обходных связей. Такой узел на схеме рис.2.4 обозначен УИВС Э. Аналоговые АТС должны соединяться с УИВС Э только системами передачи ИКМ, как показано на рис.2.3 и 2.4.











 системы передачи ИКМ



  системы передачи ЧРК и физические линии



Рис.2.3. Структура аналого-цифровой сети с узлами входящих сообщений









 системы передачи ИКМ



 системы передачи ЧРК и физические линии



Рис.2.4. Структура аналого-цифровой сети с узлами исходящих и входящих сообщений





Оптимальная емкость АТС определяется при конкретном проектировании.



2.2.2.10. Цифровые станции позволяют применять более оптимальные структуры ГТС по сравнению с аналоговыми АТС. Основные особенности перспективных структур ГТС с цифровыми станциями следующие:



- возможность использования двусторонних СЛ;



- широкое применение прямых связей АТС Э - АТС Э для коммутации существенной доли нагрузки;



- применение обходных связей;



- одноступенчатая схема построения прямых связей через транзитные узлы на ГТС большой емкости: АТС Э - УИВС Э - АТС Э, при этом значность набираемого номера АТС Э, включенных в УИВС Э по входящей и исходящей связи, может быть любой.



Введение на ГТС двусторонних СЛ должно предусматриваться при внедрении ОКС N 7. Наличие двусторонних СЛ позволяет улучшить использование СЛ за счет объединения противонаправленных потоков нагрузки.



2.2.2.11. Для ГТС малой и средней емкости (менее 1 млн. номеров) рекомендуется следующая схема построения. Значительная часть вызовов между АТС Э должна обслуживаться линиями прямого (основного) пути АТС Э - АТС Э, а оставшаяся часть - линиями обходного пути, например, АТС Э - АТС Э - АТС Э или АТС Э - УИВС Э - АТС Э.



При этом для каждого очередного поступившего на обслуживание вызова первоначально делается попытка установления соединения по свободным доступным соединительным линиям в прямом пути, при их занятости вызов передается на обходной путь.



Рекомендуется связать каждый УИВС Э с каждой АТС Э.

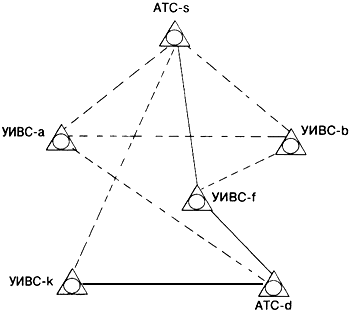

2.2.2.12. Для некоторых ГТС большой емкости (более 1 млн. номеров) и АТС Э сравнительно малой емкости (10 тыс. номеров и менее) оптимальна связь между АТС Э через УИВС Э организуется по следующим принципам:



- на ГТС создается несколько УИВС, причем каждый УИВС должен быть связан со всеми цифровыми станциями ГТС;



- прямая связь между цифровыми станциями s и d должна проходить через УИВС-f, для которого путь цифровая станция-s, УИВС-f, цифровая станция-d, как видно на рис.2.5, минимален;



- обходные связи между цифровыми станциями могут проходить через все УИВС и АТС.













Допускаемые маршруты обходных путей задаются с ЦТЭ.



2.2.2.13. Согласно вышеизложенным принципам для АТС Э, связанных с определенным УИВС Э, не накладывается никаких ограничений на индексы АТС Э, как предусмотрено для действующих ГТС.



При большой нагрузке между АТС Э допустимы прямые связи.



2.2.2.14. Для приема государственными организациями информации от населения в экстренных случаях, а также для представления населению определенных услуг (справки, информация, заказы) на ГТС должны быть организованы справочные, заказные и экстренные службы.



На районированных ГТС могут применяться как централизованные, так и децентрализованные службы.



Доступ к централизованным службам от абонентов ГТС осуществляется, как правило, через специальный узел входящего сообщения узел спецсвязи (УСС). В зависимости от местных условий возможны:



- доступ к отдельным службам от некоторых АТС помимо УСС;



- организация в сети более одного УСС;



- организация для части АТС выхода к УСС по общему пучку соединительных линий через специальный узел исходящего сообщения УИС-О с целью экономии числа соединительных линий между УСС и отдельной группой АТС, размещенных близко одна от другой и относительно далеко от УСС.



Для некоторых автоинформационных служб (например, для службы времени) может использоваться система доступа, основанная на распределении информации, передаваемой службой, по всем АТС с помощью некоммутируемых соединительных линий. Подключение абонента к такой линии обеспечивается на той АТС, в которую включена его абонентская линия.



Выбор того или иного варианта организации доступа к службам должен определяться при проектировании.



2.2.2.15. В ГТС должна предусматриваться возможность использования пяти видов таксофонов:



1) местной связи одностороннего действия для исходящей связи к абонентам ГТС;



2) местной связи двухстороннего действия для исходящей связи с абонентами ГТС;



3) для связи с платными справочными и заказными службами ГТС;



4) для исходящей автоматической внутризоновой, междугородной и международной связи;



5) универсальных местной, междугородной и международной связи с возможностью двустороннего действия.



Таксофоны видов 1), 2), 4), 5) должны включаться в РАТС. Таксофоны вида 4) могут также включаться в АМТС. Таксофоны вида 3) должны включаться непосредственно в коммутационное оборудование УСС. От таксофонов видов 1), 2), 3), 5) должна обеспечиваться бесплатная связь с экстренными службами.



2.2.2.16. Связь станций ГТС с АМТС, расположенной в том же или другом городе, осуществляется с использованием линий городской и внутризоновой сети.



Исходящая связь от АТС к АМТС должна осуществляться по ЗСЛ либо непосредственно, либо через узел ЗСЛ (УЗСЛ) или через УИС Э.



Входящие междугородные соединения от АМТС к АТС должны осуществляться по соединительным линиям междугородной связи (СЛМ) через УВСМ (узел входящих междугородных сообщений).



2.2.3. Принципы построения сельских телефонных сетей



2.2.3.1. На СТС следует использовать радиальное (одноступенчатая схема) и радиально-узловое (одно- и двухступенчатая схема) построение сети с возможностью использования прямых и обходных путей.



2.2.3.2. По назначению и месту расположения на сети телефонные станции СТС делятся на следующие виды:



- ЦС, расположенные в районном центре, выполняющие одновременно функции телефонной станции райцентра и транзитного узла СТС.



В ЦС включаются соединительные линии (СЛ) узловых станций (УС) (при двухступенчатой схеме построения) и СЛ оконечных станций (ОС) (при одноступенчатой схеме построения). Через ЦС осуществляется связь со спецслужбами, МТС райцентра и с АМТС;



- УС, расположенные в любых населенных пунктах сельского района. УС предусматривают абонентскую емкость и представляют собой оконечно-транзитные станции, в которые включаются СЛ от ЦС, ОС и других УС. Через УС осуществляется транзитная связь между включенными в нее ОС, а также между этими ОС и ЦС или другими УС (при использовании прямых путей на уровне УС);



- ОС, расположенные в любых населенных пунктах сельского района. Соединительные линии ОС (в зависимости от схемы построения сети) включаются в ЦС или УС, а также в другие ОС или УС (при использовании прямых путей между ОС или между ОС и другими УС).



2.2.3.3. Выбор схемы построения СТС (одноступенчатая или двухступенчатая) производится при проектировании на основе технико-экономического сравнения вариантов построения СТС.



2.2.3.4. Узловые и центральные станции СТС должны обеспечивать четырехпроводный транзит разговорного тракта.



2.2.3.5. Все сельские АТС должны быть оборудованы аппаратурой автоматического определения категории и номера телефона вызывающего абонента (АОН).



2.2.3.6. Связь станций СТС между собой может осуществляться по односторонним, двусторонним, раздельным или общим для местной и междугородной связи (универсальным) СЛ, а ЦС с городскими АТС, МТС и АМТС - по односторонним соединительным линиям (в перспективе по двусторонним СЛ - см. п.2.2.2.4).



Соединительные линии аналоговых станций СТС организуются, как правило, на базе каналов тональной частоты (ТЧ). При технико-экономическом обосновании и соблюдении установленных норм по затуханию разговорного тракта для организации СЛ можно использовать физические цепи.



2.2.3.7. Создание на СТС наложенной цифровой сети начинается с установки новой цифровой ЦС, аналоговая ЦС переводится в ранг узловой, как видно из рис.2.6.









Рис.2.6. Внедрение цифровых АТС на сельских телефонных сетях

при демонтаже бывшей ЦС





Все существующие аналоговые станции, а также цифровые, подключенные к бывшей ЦС по аналоговым трактам, остаются включенными в нее. Все цифровые станции, подключенные к бывшей ЦС по стандартным трактам ИКМ, переключаются на новую цифровую ЦС. Существующие УС при внедрении новой цифровой ЦС переводятся в ранг ОС, а для обеспечения связи ОС, включенных ранее в них, с бывшей ЦС на бывшей УС организуется также сетевой узел.



Все последующее развитие СТС района на базе цифровых систем связи (АТС, системы передачи), включаемых по радиальному принципу в цифровую ЦС района, осуществляется в рамках "наложенной" цифровой сети.



Включение цифровой ЦС в цифровую зоновую АМТС должно происходить только по цифровым каналам цифровых систем передачи. В случае включения цифровой ЦС в аналоговую АМТС допускается ее включение по аналоговым каналам.



При отсутствии возможностей четырехпроводного транзита в бывшей ЦС и(или) организации нового направления связи "бывшая ЦС - цифровая ЦС" бывшая ЦС должна быть демонтирована, а существующие УС и ОС переключены на новую цифровую ЦС (рис.2.7).









Рис.2.7. Включение цифровых АТС на сельских телефонных сетях при переводе бывшей ЦС в ранг УС





Цифровая ЦС при необходимости включения действующих аналоговых станций должна обеспечивать стык с линейными трактами первичных (2048 кбит/с) и субпервичных (1024 кбит/с) систем передачи, а также с аналоговыми системами передачи на уровне четырехпроводного стыка.



Допускается использование для этих целей специально разработанных конверторов.



2.2.3.8. На аналоговых станциях СТС могут включаться:



- индивидуальные двухпроводные абонентские линии (АЛ);



- абонентские линии со спаренными телефонными аппаратами (ТА) с взаимной и без взаимной связи (на ОС и УС обязательно должно предусматриваться спаренное включение с взаимной связью);



- абонентские линии, включаемые в аппаратуру систем передачи;



- концентраторы;



- линии радиотелефонной связи, радиоудлинители;



- таксофоны местной исходящей связи;



- таксофоны местной исходящей и входящей связи;



- таксофоны междугородной исходящей связи;



- переговорные пункты для ведения исходящих и входящих междугородных переговоров.



Цифровые станции СТС должны предусматривать включение:



- индивидуальных аналоговых двухпроводных АЛ непосредственно в АТС или через подстанции и мультиплексоры;



- цифровых АЛ (для АТС с функциями ЦСИС и АТС системы С-32);



- линий радиотелефонной связи;



- таксофонов местной исходящей связи, местной исходящей и входящей связи, междугородной исходящей связи;



- переговорных пунктов для ведения исходящих и входящих междугородных переговоров.



2.2.3.9. Специфическая проблема СТС - включение мелких населенных пунктов и отдельных домов, разнесенных на большие расстояния. Один из путей решения данной проблемы - включение в один или два тракта ИКМ последовательно нескольких АТС Э малой емкости.



Для телефонизации удаленных, малонаселенных и труднодоступных абонентских пунктов сельской местности рекомендуется использовать АЛ по системам передачи, телефонные концентраторы, системы малоканальной радиотелефонной связи и радиоудлинители, малоканальную радиорелейную аппаратуру.



При наличии рассредоточенных групп абонентов может использоваться разрабатываемая кольцевая распределительная цифровая система передачи (ЦСПР), обеспечивающая выделение каналов в промежуточных пунктах через блоки подключения терминалов абонентов к АТС.



Выбор совокупности вариантов построения абонентской сети должен определяться при конкретном проектировании.



2.2.4. Принципы построения комбинированных телефонных сетей



2.2.4.1. В случае, когда райцентр или крупный город (областной, краевой центр или столица республики), на территории которого расположены органы государственной власти и хозяйственные организации сельского района и поэтому являющийся одновременно центром этого района, имеет районированную городскую телефонную сеть, СТС и ГТС образуют единую комбинированную местную телефонную сеть (КТС).



2.2.4.2. При построении КТС на ГТС должна предусматриваться организация ЦС или транзитного узла исходящего и входящего сообщения сельско-пригородной связи (УСП), через который осуществляется связь как между станциями СТС, так и станций СТС со станциями ГТС.



Кроме того, через УСП (ЦС) должна обеспечиваться исходящая и входящая междугородная связь абонентов станций СТС и в некоторых случаях абонентов ГТС, когда АМТС расположена в другом городе, а также связь абонентов СТС с экстренными, справочно-информационными и заказными службами ГТС.



2.2.4.3. В зависимости от емкости и структуры ГТС, а также от типов используемых систем АТС возможны различные способы построения КТС.



2.2.4.4. Если город имеет районированную сеть без узлообразования и суммарная емкость КТС не превышает 80000 номеров, то на этой сети могут быть организованы УСП или ЦС, в которые включаются сельские АТС. Городские районные АТС (РАТС) и УСП (ЦС) связываются друг с другом по принципу "каждая с каждой".



2.2.4.5. Если город имеет районированную телефонную сеть с узлообразованием, то на ГТС следует организовать УСП (может быть несколько УСП), который включается в ГТС на правах узла исходящего и входящего местного и междугородного сообщения (УИВСМ) стотысячного узлового района.



2.2.5. Принципы построения внутризоновой телефонной сети



2.2.5.1. Внутризоновая телефонная сеть представляет собой совокупность автоматических междугородных телефонных станций (АМТС), входящих одновременно в междугородную сеть, заказно-соединительных линий (ЗСЛ) и соединительных линий (СЛМ), связывающих местные сети с АМТС, соединительных линий между различными местными сетями в зоне при наличии электронных АТС, а также каналов между АМТС, если в зоне несколько АМТС.



2.2.5.2. На внутризоновой сети может быть установлена одна или несколько АМТС.



Организация внутризоновой сети с одной АМТС в зоне строится по радиальному принципу, т.е. каждая местная сеть включается в АМТС для исходящей связи по ЗСЛ и для входящей связи по СЛМ. При установке на местных сетях станций с программным управлением возможна организация прямых путей между различными местными сетями зоны, если между ними имеется тяготение. В этом случае внутризоновые сети строятся с обходами.



2.2.5.3. При наличии в зоне нескольких АМТС внутризоновая сеть может строиться с обходами, при этом возможны варианты.



При размещении нескольких АМТС в разных городах зоны рекомендуется вариант построения сети, при котором местные сети разделены по АМТС, т.е. каждая местная сеть связана пучками ЗСЛ и СЛМ высокого качества обслуживания с опорной АМТС. С другими АМТС эти местные сети могут быть связаны при наличии достаточного тяготения и технических возможностей АМТС пучками СЛМ высокого использования. Все АМТС зоны должны связываться между собой по принципу "каждая с каждой" пучками каналов высокого качества обслуживания.



При размещении нескольких АМТС зоны в одном городе рекомендуется вариант построения внутризоновой сети, при котором все местные сети должны быть соединены с одной АМТС пучками СЛМ высокого качества, а с другими АМТС города местная сеть может либо соединяться пучками СЛМ высокого качества обслуживания, либо пучками СЛМ высокого использования, либо не иметь связи.



Каждая местная сеть включается пучками ЗСЛ, как правило, в одну АМТС.



Все АМТС города должны быть связаны между собой пучками каналов высокого качества обслуживания.



Варианты организации внутризоновой связи представлены на рис.2.8 и 2.9.









Рис.2.8. Схема построения внутризоновой сети с одной АМТС в зоне









Рис.2.9. Схема построения внутризоновой сети при размещении АМТС в развитых городах зоны





2.2.5.4. Организация полуавтоматической связи от РЦ и городов зоны осуществляется через телефонистку переговорного пункта. При наличии в зоне АМТС электронной системы эта связь организуется по пучку ЗСЛ, при этом на переговорных пунктах устанавливаются дисплейные рабочие места. Допускается организация полуавтоматической связи по прямым каналам от коммутатора РЦ к АМТС координатного типа.



2.2.5.5. На внутризоновых сетях могут быть использованы наряду с кабельными, радиорелейными и оптоволоконными линиями передачи спутниковые системы. Спутниковые каналы могут быть использованы на прямых пучках между местными сетями, а также при связи с АМТС для внутризоновой связи. При использовании спутникового канала необходимо включение оборудования эхоподавления.



2.2.6. Принципы построения междугородной телефонной сети



2.2.6.1. Междугородная телефонная сеть представляет собой совокупность междугородных станций оконечных и оконечно-транзитных, узлов автоматической коммутации и каналов связи между ними.



2.2.6.2. В основу построения междугородной телефонной сети положен принцип территориального деления, учитывающий:



- границы территорий и структуру магистральной первичной сети;



- административное деление территории;



- технико-экономические показатели.



Этот принцип, при необходимости, может быть изменен при появлении новых административных образований, создании экономических зон и др.



2.2.6.3. Междугородная телефонная сеть строится по следующим принципам:



- страна делится на телефонные территории. В каждой территории организуется узел автоматической коммутации - УАК или оконечно-транзитная станция - ОТС, выполняющая роль УАК. На УАК и ОТС осуществляются транзитные соединения телефонных каналов.



Все УАК и ОТС должны соединяться друг с другом пучками телефонных каналов по принципу "каждый с каждым";



- телефонная территория имеет несколько зон нумерации. В каждой зоне устанавливается одна или несколько АМТС;



- каждая АМТС по исходящей и входящей связи должна опираться на два УАК, на УАК своей территории и УАК смежной территории;



- междугородная телефонная сеть строится с обходами, т.е. с организацией между АМТС прямых путей на базе пучков каналов высокого использования (ПП) и со сбросом избыточной нагрузки на обходные пути - промежуточные (ОПП) и последнего выбора (ППВ) к УАК;



- междугородная телефонная сеть строится по иерархическому принципу и имеет два уровня иерархии - АМТС-УАК (ОТС).



Структура телефонной сети представлена на рис.2.10.









Рис.2.10. Построение междугородной телефонной сети





2.2.6.4. Расчет междугородной сети производится для нормальных условий работы сети, и каждая пара АМТС имеет оптимальный (самый дешевый) ППВ, который проходит или через свой УАК (ОТС), или через смежный. Все участки ППВ должны содержать пучки каналов высокого качества обслуживания, рассчитанные с вероятностью потерь 0,01.



2.2.6.5. Организация междугородной связи с использованием спутниковых каналов возможна на прямых пучках между АМТС, а также на пучках ОПП к чужим УАК. При этом по каналу необходима передача информации о наличии спутникового канала в соединении. В соединении не должно быть более одного участка с использованием спутниковых каналов.



2.2.6.6. При междугородном и международном соединении, когда расстояние между АМТС превышает 8000 км, для обеспечения заданного качества передачи необходимо включение оборудования для подавления эха.



2.2.6.7. Число коммутационных участков при междугородном соединении не должно быть более 5.



2.2.6.8. Абонентская емкость телефонной сети общего пользования к 2010 г. должна увеличиться примерно в 2 раза.



2.2.6.9. Наращивание емкости телефонной сети должно осуществляться путем установки цифрового коммутационного оборудования и прокладки каналов (линий) с цифровыми системами передачи.



2.2.6.10. На базе работающего цифрового оборудования ТфОП (в основном междугородной сети) и вновь устанавливаемого цифрового оборудования коммутации и систем передачи должна формироваться цифровая сеть общего пользования (ЦСС ОП). Абонентам этой сети должен предоставляться сквозной цифровой тракт от абонента до абонента или от концентратора (АТС) до концентратора (АТС) и будут предоставляться услуги ISDN и интеллектуальной сети. На начальном этапе эта возможность предоставляется ограниченному числу потребителей на ограниченное число направлений с последующим наращиванием и абонентской и сетевой емкости.



2.2.6.11. В параллель с наращиванием емкости междугородной телефонной сети должна производиться замена оборудования на местных телефонных сетях, выработавшего свой ресурс, на цифровое.



2.2.6.12. Все цифровые местные сети должны включаться в электронные АМТС по цифровым системам передачи, создавая, таким образом, элементы будущей цифровой сети общего пользования.



2.2.6.13. Основной составляющей цифровой сети является создание сети ОКС и использование сигнализации N 7.



2.2.6.14. Использование на цифровой сети сигнализации N 7 позволит предоставить некоторой части абонентов все заказанные услуги и сквозной цифровой тракт.



2.2.6.15. Структура существующей телефонной сети не должна претерпеть каких-либо изменений до 2010 г., кроме насыщения сети канальной и станционной емкости до расчетной с организацией всех предусматриваемых обходов.



2.2.6.16. Структура ЦСС ОП будет рассмотрена в гл.4 данной книги.



2.2.7. Принципы построения международной телефонной сети



2.2.7.1. Телефонная сеть общего пользования соединяется с международной сетью через национальные международные центры коммутации (МЦК).



Предполагается, что на территории России будут действовать 8 международных станций (в настоящее время в разной степени готовности установлено 5 МЦК). Построение сети показано на рис.2.11 и 2.12.









Рис.2.11. Построение международной телефонной сети России









Рис.2.12. Схема прохождения международного вызова по участкам национальной сети





Международные станции подразделяются на:



- международные центры коммутации (МЦК), обеспечивающие предоставление исходящей/входящей международной связи абонентам России, а также международный транзит;



- международные телефонные станции (МНТС), обслуживающие исходящую/входящую нагрузку абонентов России.



2.2.7.2. Все МЦК должны быть связаны между собой пучками каналов высокого качества по принципу "каждый с каждым", а все МНТС должны быть связаны со всеми МЦК России. Таким образом, международная сеть России включает в себя все МЦК, МНТС и каналы между ними.



2.2.7.3. Участок сети между МЦК на территории нашей страны должен использоваться для пропуска нагрузки при установлении исходящих, входящих и транзитных международных соединений.



МНТС России обслуживают исходящую нагрузку на направления международной сети, включенные в нее, и входящую оконечную нагрузку в свою зону от этих направлений.



Для выхода на международную сеть в национальные МЦК и МНТС должны быть включены направления прямых и обходных путей к МЦК других стран.



2.2.7.4. Исходящая автоматическая и полуавтоматическая международная связь осуществляется через АМТС зоны вызывающего абонента и далее по прямым каналам к опорным МЦК или МНТС.



В отдельных случаях для абонентов зоны, где расположен МЦК, МНТС может быть организован непосредственный выход к ним от цифровых АТС местных сетей, минуя АМТС.



2.2.7.5. На АМТС каждой зоны (на одной, опорной АМТС, если их в зоне несколько), расположенной в городе, где нет МЦК (МНТС) организуются международные службы - заказные, информационно-справочные и рабочие места для установления международных соединений с абонентами других стран.



Соединение от рабочего места телефониста может быть установлено непосредственно к вызываемому абоненту через опорный МЦК (МНТС) либо через телефониста МЦК (МНТС).



На опорном МЦК (МНТС) должны быть организованы международные заказные и информационно-справочные службы для телефонистов международных служб АМТС других городов и абонентов города, где расположен МЦК (МНТС).



Для телефонистов международной сети на национальном МЦК должна быть организована служба для предоставления информационно-справочных услуг.



2.2.7.6. Учет стоимости международных разговоров осуществляется на опорной АМТС зоны, за исключением тех зон, в которых расположены МЦК (МНТС).



В последнем случае учет стоимости разговоров для всех абонентов зоны должен производиться на МЦК (МНТС).



2.2.7.7.В том случае, когда на опорном МЦК (МНТС) не включено требуемое исходящее международное направление, вызов должен быть направлен на тот МЦК (МНТС), где это направление имеется.



Входящая автоматическая связь от международной сети будет проходить через один или два МЦК национальной сети и далее к опорной АМТС вызываемого абонента через УАК (ОТС) или непосредственно.



При входящей полуавтоматической связи телефонисты других стран выходят к абонентам национальной сети либо непосредственно, либо через телефониста МЦК (МНТС).



Входящая связь к абонентам зоны, в которой расположен МЦК, может осуществляться по соединительным линиям, минуя АМТС.



2.2.7.8. Каждый МЦК должен выполнять накопление и выдачу необходимых данных в центр международных расчетов для расчета с администрациями связи других стран от всех АМТС своей территории обслуживания.



2.2.7.9. При организации международного соединения использование участка спутникового канала на национальной сети не рекомендуется во избежание второго международного участка с ССП.



2.2.7.10. Так как на сети России будет установлено несколько МЦК, то выход к конкретному МЦК при входящей международной связи потребует от международной сети анализа четырех цифр национального номера (7-ABC).



2.2.8. Принципы организации служебной связи



Для оперативной работы персонала сети ТфОП в составе всех АМТС, УАК, МЦК имеются служебные АТС, абонентами которых являются руководители этих объектов, главные инженеры, технический персонал и др. Служебная связь между объектами сети осуществляется по общим каналам, но по специальной нумерации. Для этой цели всем УАК, МЦК выделены междугородные коды, отличные от кодов зон, на территории которых они находятся.



2.2.9. Организация полуавтоматической связи



2.2.9.1. Международные, междугородные и внутризоновые соединения могут осуществляться автоматическим и полуавтоматическим способом.



Автоматическая и полуавтоматическая телефонная связь организуется по единым пучкам каналов и линий для всех видов соединений.



Автоматическая телефонная связь осуществляется на исходящей местной сети через приборы местной связи, а на входящей местной сети через приборы междугородной связи.



Полуавтоматическая телефонная связь на входящей и исходящей местной сети осуществляется через приборы междугородной связи.



В дальнейшем должна предусматриваться возможность осуществления всех видов соединений через приборы местной связи. Переход на приборы местной связи может осуществляться постепенно по отдельным направлениям внутризоновых сетей.



2.2.9.2. Для организации полуавтоматической связи на станциях электронных систем коммутации предусматривается подсистема автоматизированных рабочих мест телефонистов (АРМТ).



Подсистема АРМТ обеспечивает абонентов всеми видами телефонной связи по заказной и немедленной системам обслуживания, а также предоставляет услуги. Заказная система обслуживания обеспечивает исполнение заказа на телефонные разговоры и услуги на время, определяемое абонентом. Немедленная система обслуживания обеспечивает исполнение заказов на телефонные разговоры и услуги сразу по окончании приема заказа.



Подсистема АРМТ оснащена специфическими для АРМТ пакетами программ, цифровыми коммутаторами и цифровыми модулями подключения телефониста.







2.3. Предоставляемые услуги



2.3.1. Классификация услуг



2.3.1.1. Основная услуга телефонной сети связи общего пользования - передача аналоговых речевых сообщений и сигналов передачи данных (ПД) в диапазоне 300...3400 Гц.



В период до 2005 г. доля сигналов ПД не превысит 2...15% от общего времени занятия соединительных линий телефонных сетей общего пользования.



2.3.1.2. Абонентам предоставляются дополнительные услуги:



- справочно-информационное обслуживание абонентов;



- услуги, оптимизирующие предоставление абонентам пользование телефонной связью (для АТС с программным управлением);



- предоставление возможности абоненту местных телефонных сетей определять номер вызывающего абонента;



- циркулярная передача абонентам записанных сообщений;



- оказание услуг абонентам при внутризоновой, междугородной и международной связи телефонистами автоматизированных рабочих мест телефонистов (АРМТ) или шнуровых коммутаторов.



2.3.1.3. В интеллектуальных сетях ряд дополнительных услуг предоставляется не на отдельных АТС, а на всей телефонной сети общего пользования, например, на отдельной ГТС или СТС.



2.3.2. Услуги на местных телефонных сетях



2.3.2.1. Местные сети обеспечивают основную услугу телефонной сети связи общего пользования - передачу аналоговых речевых сообщений и сигналов ПД в диапазоне 300...3400 Гц в пределах отдельных местных телефонных сетей и передачу упомянутых сообщений по внутризоновой сети на междугородную сеть для передачи сообщений между местными телефонными сетями.



2.3.2.2. Передача аналоговых речевых сообщений и сигналов ПД в диапазоне 300...3400 Гц поддерживается в реальном масштабе времени. В некоторых случаях телефонная связь осуществляется с задержкой, т.е. с записью сообщения вызывающего абонента и последующим его воспроизведением вызываемому абоненту.



Качество связи на действующей телефонной сети обеспечивает достаточную разборчивость речи, но не обеспечивается полное воспроизведение тонов выше 3400 и ниже 300 Гц. В то же время для высококачественной передачи речи необходима передача акустических сигналов в полосе частот 50...10000 (15000) Гц. С развитием ЦСИС появится возможность улучшить качество связи. Использование методов АДИКМ позволит организовать высококачественные телефонные каналы на базе стандартных каналов 64 кбит/с в первую очередь для целей аудио- и видеоконференцсвязей, где из-за специфических условий громкоговорящей связи требования к звукопередаче повышаются по сравнению с телефонными каналами. Кроме того, канал с полосой 7 кГц позволит более простыми способами организовать распределение программ звукового вещания, в первую очередь в сельской местности, а в перспективе принципиально изменить функционирование сети звукового вещания, интегрированную в единую цифровую сеть.



2.3.2.3. Абсолютным приоритетом пользуются сообщения, касающиеся безопасности человеческой жизни на море, на земле, в воздухе и в космическом пространстве, а также сообщения о крупных авариях, катастрофах, эпидемиях и стихийных бедствиях.



2.3.2.4. Операторы сетей связи обязаны соблюдать тайну телефонных переговоров, а также всех сведений, к ним относящихся.



Прослушивание телефонных переговоров, получение сведений о них, а также иные ограничения тайны телефонной связи допускаются только в порядке и на основаниях, установленных законодательством Российской Федерации.



2.3.2.5. Для ведения телефонных переговоров и передачи информации любым способом, допускаемым действующими стандартами, пользователь может применять любое устройство (на которое имеет сертификат соответствия), разрешенное для эксплуатации на местных телефонных сетях общего пользования и зарегистрированное субъектом.



Для пользования местной телефонной связью и получения справочно-информационных и других услуг в жилых помещениях и в помещениях юридических лиц устанавливаются телефонные аппараты и оконечные абонентские устройства передачи данных и телематических служб (телефакс, телетекс, видеотекс), средства радиотелефонной связи, автоответчики, устройства сигнализации (далее именуются - абонентские устройства), имеющие сертификат соответствия обязательным требованиям стандартов и других нормативных документов. Для предоставления населению возможности пользования услугами местной телефонной связи операторы местных телефонных сетей должны устанавливать таксофоны на улицах, площадях, речных и морских портах, на вокзалах и в других общественных местах.



2.3.2.6. В настоящее время абонентам с помощью средств телефонной связи оказываются услуги по связи с экстренными и справочно-информационными службами (платными и бесплатными). Существуют следующие виды служб:



- экстренные спецслужбы, оказывающие экстренную помощь при чрезвычайных ситуациях;



- справочно-информационная и заказная службы различных предприятий, организаций и ведомств, на которых обслуживание вызовов выполняется телефонистами;



- автоинформационная служба, организованная на базе электронных цифровых автоинформаторов и синтезаторов речи и обеспечивающая абонентам прослушивание одного либо двух циклов информационного сообщения.



2.3.2.7. На действующих местных телефонных сетях абонентам обеспечена возможность бесплатного вызова различного вида и назначения экстренных, справочно-информационных и заказных служб.



2.3.2.8. По принципу ведомственной принадлежности службы делятся на:



- службы, находящиеся в ведении Минсвязи России;



- службы, находящиеся в ведении других министерств и ведомств (ведомственные);



- службы, находящиеся в совместном ведении Минсвязи России и какого-либо другого ведомства (смешанные).



2.3.2.9. Экстренные спецслужбы предназначаются для оказания абонентам экстренной помощи в случаях: пожара, наличия антиобщественных явлений, при несчастных случаях и чрезвычайных ситуациях и т.п.



2.3.2.10. Перечень справочно-информационных служб уточняется для отдельных местных телефонных сетей с учетом реальных потребностей населения, предприятий и организаций. Следует стимулировать операторов сетей связи к расширению списка предоставляемых услуг.



2.3.2.11. На базе коммутационных систем с программным управлением может быть организовано большое число дополнительных услуг, предоставляемых абонентам по их требованию.



2.3.2.12. В интеллектуальной сети предполагается разделение функций коммутации и предоставления услуг. Функции коммутации возлагаются на цифровые коммутационные сети связи, а функции предоставления услуг - на базы данных. Предоставление дополнительных услуг в пределах интеллектуальной сети по сравнению с предоставлением услуг только абонентам отдельных АТС дает следующие преимущества:



- простота введения новых услуг или внесения изменений в существующие;



- распространение однажды введенной услуги сразу на всю сеть.



Большинство дополнительных услуг в АТС с программным управлением, предусмотренных для телефонной сети общего пользования, сможет заинтересовать абонентов только при условии распространения этих услуг на всю территорию ГТС или СТС, а в перспективе и на зоновые сети и междугородную сеть.



Концепция интеллектуальной сети для условий Российской Федерации подлежит разработке.



2.3.2.13. Абонентам предоставляется услуга по определению номера и категории вызывающего абонента. Услуга может предоставляться при установке абонентом телефонного аппарата с приемными устройствами аппаратуры автоматического определения номера (АОН).



С учетом потребностей абонентов должны быть проработаны технические решения, обеспечивающие возможность установки на местных телефонных сетях максимального числа телефонных аппаратов с приемными устройствами аппаратуры автоматического определения номера (АОН).



2.3.2.14. При определенных условиях многие ведомства должны проводить массовые оповещения граждан путем передачи речевых сообщений (циркулярная связь). Эти речевые сообщения должны быть в самые сжатые сроки переданы большому числу граждан. Требования к системе оповещения с использованием аппаратно-программных средств цифровых станций приведены в разделе 2.11.9.



2.3.2.15. Услуги местных телефонных сетей в городских и сельских населенных пунктах предоставляются операторами местных телефонных сетей пользователям услуг связи (абонентам) на договорной основе с установлением для них одинаковых условий обслуживания с учетом льгот, предусмотренных законодательством.



2.3.2.16. Услуги местных телефонных сетей, предоставляемые пользователям, должны соответствовать по качеству требованиям действующих технических норм, условиям договора, а также информации (рекламе) об услугах.



2.3.2.17. Оператор местной телефонной сети обязан своевременно информировать пользователя о предоставляемых услугах местной телефонной сети, о своих реквизитах и режиме работы, о лицах, уполномоченных подписывать договор.



2.3.2.18. Оператор местной телефонной сети обязан предоставить услугу местными телефонными сетями в срок, установленный договором.



2.3.3. Услуги на междугородной и внутризоновых телефонных сетях



2.3.3.1. Междугородные сети обеспечивают основные услуги телефонной сети связи общего пользования - передачу речевых сообщений и данных в режиме коммутации каналов между отдельными абонентами местных телефонных сетей, а также передачу упомянутых сообщений на международную сеть, при этом обеспечивается автоматическая и полуавтоматическая обработка вызовов.



2.3.3.2. Для обеспечения полуавтоматической обработки вызовов на АМТС организуются рабочие места телефонистов, которые предоставляют следующие услуги:



- справка по заказу;



- справка о номере вызываемого абонента;



- вызов определенного лица;



- уведомление телеграммой вызываемого лица о предстоящем разговоре;



- предупреждение вызываемого лица о предстоящем разговоре;



- передача данных;



- оплата разговора за счет вызываемого абонента;



- оплата разговора за счет третьего абонента зоны;



- сообщение об окончании ограниченной продолжительности проходящего разговора;



- сообщение о стоимости и продолжительности состоявшегося разговора;



- оплата разговора по расчетному счету или кредитной карточке;



- разговор абонентов с помощью телефониста;



- телефонное сообщение;



- циркулярное телефонное сообщение;



- предоставление разговоров с вызываемым лицом по одному из пяти телефонов;



- переадресовка;



- серия вызовов;



- разговор в определенное абонентом время;



- извещение вызываемого абонента об отказе вызывающего абонента от разговора с уведомлением.



Подсистема АРМТ обеспечивает распределение входящих и исходящих вызовов, к определенной службе или телефонисту.



2.3.3.3. На цифровых АМТС предусматривается подсистема АРМТЕ для организации полуавтоматической связи.



Подсистема АРМТ обеспечивает абонентов всеми видами телефонной связи по заказной и немедленной системам обслуживания. Заказная система обслуживания обеспечивает исполнение заказа на телефонные разговоры и услуги во время, обусловленное абонентом. Немедленная система обслуживания обеспечивает исполнение заказов сразу по окончании приема заказа.



Подсистема АРМТ оснащена специфическими пакетами программ, цифровыми коммутаторами и цифровыми модулями подключения телефониста.



2.3.3.4. В переходный период на аналоговых АМТС допускается использование шнуровых коммутаторов, например МРУ, для организации услуг по полуавтоматической и заказной внутризоновой и междугородной связи.



2.3.3.5. По междугородной и внутризоновым сетям должен обеспечиваться выход иногородних абонентов к следующим службам местных сетей:



- справочной службе ГТС;



- справочной службе об адресах жителей;



- службе погоды;



- службе информации ГАИ.



Выход абонентов по междугородной и внутризоновым сетям к прочим службам может организовываться при наличии потребности и в зависимости от местных условий.



2.3.4. Услуги на международной телефонной сети



Основная услуга международной телефонной сети - это предоставление телефонного разговора и передачи информации от абонентов национальной сети к абонентам различных стран.



Международная телефонная служба предоставляет абонентам услуги без особого соглашения между Администрациями (запросы справочных сведений) и по соглашению между заинтересованными Администрациями:



- соединения непосредственно между аппаратами;



- персональные разговоры;



- разговоры за счет вызываемого лица;



- разговоры по кредитным карточкам;



- конференцсвязь;



- соединения для передачи данных.



Наиболее распространенной услугой, предоставляемой по междугородной и международной сетям, является услуга "разговор за счет вызываемого лица".



В большинстве случаев служба "разговор за счет вызываемого лица" применяется для изучения рынка коммерческих предприятий, сокращения эксплуатационных расходов, повышения рентабельности и конкурентоспособности.



В настоящее время уже известны случаи пользования абонентами аналоговой сети ТфОП услугами интеллектуальной сети типа FREEPHONE ("Услуга 800"), оказываемые по международной связи. Эти услуги обеспечивают получение информации неделового и развлекательного характера (гороскопы, "романтический телефон", знакомства по телефону и т.д.). Эти разговоры или прослушивание интересующей информации тарифицируются по международным тарифам.







2.4. Система нумерации



2.4.1. Россия входит в 7-ю сводную зону всемирной нумерации, в состав которой входят также следующие страны:



Республика Беларусь (временно, присвоен код 374);



Республика Казахстан;



Кыргызская Республика;



Республика Таджикистан;



Республика Туркменистан;



Республика Узбекистан;



Украина (временно, присвоен код 380).



Ряд стран вышел из 7-й сводной зоны всемирной нумерации, им были присвоены новые международные коды:



Азербайджанская Республика - 994;



Эстонская Республика - 372;



Литовская Республика - 370;



Латвийская Республика - 371;



Республика Молдова - 373;



Республика Армения -375;



Республика Грузия - 995.



2.4.2. Территория России при формировании телефонной сети была поделена на зоны нумерации. Основной принцип организации зоны нумерации - постоянная значность абонентского номера внутри зоны (семь знаков).



Абонентский номер на национальной телефонной сети России имеет десять знаков и состоит из кода зоновой сети (ABC) и семизначного зонового номера, который в свою очередь состоит из кода местной сети или кода стотысячной группы абонентов местной сети (ab) и пяти знаков абонентского номера местной сети.



Если телефонная емкость зоны превысила семизначную нумерацию, то на данной территории организуется новая зона нумерации с новым кодом ABC.



При автоматической междугородной телефонной связи абонент должен набирать 8-АВСаЬххххх, где:



8 - индекс междугородной связи;



ABC - код зоновой сети (междугородный код);



ab - внутризоновый код;



ххххх - абонентский номер местной телефонной сети.



Значность абонентского номера местной сети зависит от емкости этой сети и может быть также шести- или семизначной. В последнем случае местный номер абонента совпадает с его зоновым номером.



2.4.3. Нумерация на ГТС, в зависимости от ее емкости, следует использовать закрытую пяти-, шести- или семизначную нумерацию. Пятизначная нумерация используется на нерайонированных ГТС и на районированных ГТС без узлообразования, шестизначная - на ГТС с узлами входящего сообщения, семизначная - на ГТС с узлами исходящего и входящего сообщения.



При выборе значности следует учитывать коэффициент использования номерной емкости сети, составляющий 40...50% на ближайшее десятилетие и 60...80% в перспективе, в частности за счет повышения этого коэффициента на АТС перспективных систем программными средствами. В качестве первого знака абонентского номера ГТС могут использоваться все цифры, кроме 0 и 8.



2.4.4. Кроме закрытой нумерации одинаковой значности на ГТС может применяться закрытая смешанная нумерация, когда в сети одновременно существуют абонентские номера с разным числом знаков (5-6-значная или 6-7-значная нумерация). Использование такой нумерации допускается на переходный период.



2.4.5. Нумерация на СТС с учетом технических возможностей сельских АТС может быть следующая: закрытая пятизначная нумерация, открытая нумерация без индекса выхода и открытая нумерация с индексом выхода. Первые два типа нумерации являются перспективными.



Следует учитывать, что коэффициент использования номерной емкости сети на СТС составляет 30...40% на ближайшее десятилетие и 50+60% на перспективу, в частности, за счет повышения этого коэффициента программными средствами на АТС перспективных систем.



2.4.6. При закрытой нумерации внутристанционные и межстанционные соединения, в том числе, по прямым и обходным путям, осуществляются на любой станции независимо от ее назначения, набором пятизначного номера требуемого абонента. Использование закрытой нумерации возможно на АТС с пятизначными регистрами (АТСК-100/2000, АТСК-50/200М) и на АТС с программным управлением.



2.4.7. При открытой нумерации без индекса выхода осуществление внутристанционной (внутриузловой) связи предусматривается набором сокращенного трехзначного номера, а межстанционной (межузловой) связи - набором пятизначного номера. Эта нумерация может быть предпочтительней закрытой нумерации на СТС с большим числом оконечных и узловых станций малой емкости (50...200 номеров), в которых внутристанционная (внутриузловая) нагрузка значительно превышает межстанционную (межузловую).



Открытая нумерация без индекса выхода может использоваться при наличии на сети оконечных и узловых станций с пятизначными регистрами или программным управлением.



2.4.8. До перехода на закрытую нумерацию или на открытую нумерацию без индекса выхода допускается применение на СТС открытой нумерации с индексом выхода. Такая система нумерации может быть использована на СТС, оборудованной любыми типами существующих сельских АТС, кроме узловых АТС-50/100, не обеспечивающих использование единой пятизначной межстанционной нумерации.



При использовании открытой нумерации с индексом выхода:



- внутристанционная нумерация абонентов оконечных и узловых станций сокращенная - двух- и трехзначная на станциях емкостью до 800 номеров и пятизначная при емкости станции более 800 номеров;



- внутристанционная нумерация абонентов центральных станций во всех случаях - пятизначная;



- межстанционная нумерация при связи в пределах своего узлового района - трех- и пятизначная, в зависимости от типа УС.



2.4.9. Нумерация на комбинированных телефонных сетях при включении СТС в районированные ГТС без узлообразования (с пятизначной нумерацией на ГТС) в зависимости от конкретных условий, может быть нескольких вариантов.



- Если номерная емкость комбинированной сети согласно генеральному плану ее развития не превышает 80 тыс. номеров, на ней используется пятизначная нумерация.



- Если номерная емкость комбинированной сети превышает в перспективе 80 тыс. номеров, то на сети должна применяться шестизначная нумерация.



При включении СТС в ГТС с узлообразованием (шести- или семизначная нумерация) для комбинированной сети значность нумерации сохраняется такой же, что и на ГТС, только из нумерации ГТС выделяется 100 тысяч номеров для сельских абонентов.



2.4.10. Когда емкость ГТС крупного города превышает нумерацию зоновой сети, необходима организация новой зоны нумерации на территории данной ГТС.



В пределах ГТС организуются две или более зон нумерации. Взаимодействие абонентов различных зон одной ГТС осуществляется по полному национальному номеру АВСаbххххх через АМТС или электронный узел ГТС непосредственно при наличии цифровых АТС.



Вариант организации нескольких зон на одной местной сети требует дополнительной проработки и обоснования.



2.4.11. Нумерация справочных и заказных служб на местных телефонных сетях.



2.4.11.1. Связь абонентов местной сети со справочными и заказными службами обеспечивается путем набора либо сокращенного двух- и трехзначного номера, либо обычного абонентского номера. Сокращенные номера присваиваются экстренным службам, а также ряду справочных и заказных служб, пользующихся наибольшим спросом. Службам, характеризующимся ограниченным или местным использованием (справочные бюро больниц, поликлиник, отдельных предприятий; заказные службы ремонтных контор и т.п.) присваиваются абонентские номера. В порядке исключения абонентские номера могут временно присваиваться отдельным ведомственным службам, для которых в данном руководящем документе выделены сокращенные номера, однако в дальнейшем такие службы должны быть переведены на сокращенную нумерацию. Допускается использование абонентских номеров для выхода абонентов ОС и УС на экстренные службы, включенные в эти станции.



Примечания. 1. К службам, имеющим сокращенные номера, возможен доступ с абонентского телефонного аппарата, с таксофона общего пользования и со специального справочного таксофона. К службам, имеющим абонентские номера, возможен доступ с абонентского телефонного аппарата и с таксофона общего пользования.



2. Службы с абонентскими номерами, в зависимости от их нагрузки, могут включаться в сеть на правах одной абонентской линии, на правах нескольких линий с серийным исканием, на правах сотенной, тысячной или десятитысячной группы абонентов.





2.4.11.2. Экстренным службам на местных сетях должны присваиваться следующие единые двузначные номера:



#G0пожарная помощь



01

милиция



02

скорая медицинская помощь



03

аварийная служба газовой сети

04



2.4.11.3. Номера, выделенные для служб операторов телефонных сетей, приведены в табл.2.1.





Таблица 2.1. Нумерация служб операторов телефонных сетей



#G0Наименование служб

Нумерация двухзначных и трехзначных служб







0хх

Справочная служба о номерах телефонов абонентов:







по полным данным



09

09

по неполным данным



09

009

Службы АМТС(МТС):







заказные



07

071, 073

информационно-справочная



07

070

справочная



07

072, 074

Резерв развития



-

072, 074

Заказная и справочная служба международной связи



-

079

Служба приема телеграмм по телефону



06

066

Централизованная служба ремонта:







телефонов

08



008

таксофонов

00



064

Служба времени



05

050





Номера, выделенные для служб, не относящихся к службам операторов телефонных сетей, приведены в табл.2.2.





Таблица 2.2. Нумерация ведомственных служб



#G0Наименование служб



Нумерация Охх

Служба обслуживания туристов



000

Служба погоды



001

Служба информации ГАИ (состояние шоссейных дорог, изменение правил движения и т.п.)



002

Справочная междугородного автобусного движения



004

Справочная железнодорожного транспорта



005

Справочная Аэрофлота



006

Справочная водного транспорта



007

Бюро поручений



050

Заказ билетов:





междугородного автобусного сообщения



054



железнодорожного транспорта



055

Аэрофлота



056



водного транспорта



057

Заказ такси



058

Справки об адресах жителей своего города и иногородних



061

Репертуар зрелищных предприятий



062

Справки о бытовом обслуживании, проезде по городу, об адресах учреждений и предприятий



063

Резерв



003, 051-053, 059, 065, 067, 068, 080-089







Для упрощения доступа абонентов к ближайшим отделениям милиции на всех АТС должен быть зарезервирован следующий номер:



#G0при пятизначной нумерации



х0202;

при шестизначной нумерации



хх0202;

при семизначной нумерации

ххх0202,



где х(хх) - номер АТС, в которую включена линия данного абонента.



Для бесплатного ведения служебных переговоров сотрудниками МВД РФ с таксофонов выделяется номер 052.



2.4.12. Для выполнения контрольных вызовов на АТС ГТС и ЦС СТС выделяются испытательные номера авххх99 из расчета один номер на одну сотенную группу.



На УС и ОС СТС для этой цели должен использоваться номер 39 каждой абонентской группы.



2.4.13. Для выполнения проверочных вызовов на каждой АТС сети выделяется один или несколько номеров. В пределах одной сети эти номера имеют одинаковый вид (либо авхх217, либо авххх47), различаясь, если это нужно, цифрой тысяч. Целесообразно иметь данные номера с серийным исканием. Указанные номера используются для включения автоответчиков (число которых может быть от двух до пяти в зависимости от оснащения сети контрольно-испытательной аппаратурой).



Примечание. На АТС малой емкости допускается использовать для проведения проверочных вызовов номера авххх99. В этом случае должно исключаться одновременное проведение проверочных и контрольных вызовов.





2.4.14. Для выхода на междугородную сеть абоненты должны набрать индекс "8" и затем междугородный номер.



При автоматической междугородной телефонной связи абонент должен набирать 8-АВСаЬххххх, где:



ABC - код зоновой сети (междугородный код);



ab - внутризоновый код;



ххххх - абонентский номер местной телефонной сети.



Примечания. 1. В качестве "А" могут быть использованы любые цифры, кроме 1 и 2, а в качестве "В" и "С" - любые цифры.



2. В качестве первого знака абонентского номера на местных телефонных сетях с семи-, шести- и пятизначной нумерацией не могут использоваться цифры 8 и 0.



3. В качестве "а" могут быть использованы любые цифры, кроме 8 и 0, а в качестве "b" - любые цифры, но с учетом Примечания 2.



4. Местной сети ГТС зонового центра нумерации при пятизначной нумерации в качестве "ab" выделяется 22, а при шестизначной нумерации в качестве "а" выделяется 2.



5. Если абонент при местной связи для выхода на ГТС или ЦС набирает индекс выхода, то последний набирается дополнительно перед индексом выхода на АМТС.





2.4.15. При автоматической зоновой связи абонент должен набирать 8-2abxxxxx, где:



#G0    2

- индекс внутризоновой связи, abxxxxx - зоновый абонентский номер.



На зоновых сетях не могут быть заняты абонентской емкостью коды "ab", выделенные для следующих целей:



    80

- выход к телефонистам системы, выделенной по обслуживанию;



    81, 82

- выход к входящему рабочему месту телефониста международной и междугородной служб соответственно;



    89

- выход по каналам на ответную часть КИА при проведении проверочных испытаний АМТС;



    90, 91

- для связи с абонентами Федеральной сотовой сети подвижной связи;



    99

- вызов абонентами по междугородной и внутризоновой сети служб ГТС областного центра.



В каждой зоне номера ab - 83-85, 88, 98 - резервные.



2.4.16. Вызов служб операторов телефонных сетей и ведомственных служб по междугородной и внутризоновой сетям производится по следующей нумерации:



- служб ГТС областного центра с пяти-, шести- или семизначной нумерацией производится набором зонового номера, в котором ab=99.



При двузначной нумерации служб набираются:



#G0по междугородной сети



- 8-АВС990х111;

по внутризоновой сети

- 8-2990x111.



При трехзначной нумерации служб набираются:



#G0по междугородной сети



- 8-АВС990хх11;

по внутризоновой сети

- 8-2990хх11.



Примечание. 11, 111 - дополнительные знаки для выравнивания значности зонового номера до семи знаков.





- служб ГТС зоны (не областного центра), имеющих пяти или шестизначную нумерацию, производится набором при двузначной нумерации служб:



#G0по междугородной сети



- 8-ABCab0x111,

по внутризоновой сети

- 8-2ab0x111;



при трехзначной нумерации служб:



#G0по междугородной сети



- 8-ABCab0xx11,

по внутризоновой сети

- 8-2-аb0хх11,



где 0х(х) - номер службы.



2.4.17. При автоматической международной телефонной связи абонент должен набирать - 8-10N, где:



10 - индекс автоматической международной связи,



N - международный номер вызываемого абонента.



Международный номер состоит из кода страны (К) и национального номера вызываемого абонента (N).



Максимальная значность международного номера до 15 знаков.



2.4.18. Выход абонентов и телефонистов переговорных пунктов, областного центра, районных центров и населенных пунктов зоны (СТС, ГТС, КТС) к междугородной службе АМТС осуществляется по ЗСЛ набором номера 8-11-14, 18, где:



#G011



12



13



14







номера междугородных служб



18 - номер справочно-информационной службы по работе междугородной сети.



2.4.19. Выход абонентов и телефонистов переговорных пунктов, областного центра, районных центров и населенных пунктов зоны (СТС, ГТС, КТС) к международной службе АМТС, МЦК или МНТС осуществляется по ЗСЛ набором номера 8 - 19L, где:



19 - номер международной службы;



L - индекс выхода на определенную языковую группу.



2.4.20. Выход телефонистов международной службы АМТС к телефонистам служб МЦК или МНТС нашей страны должен осуществляться набором К 19 L К.



2.4.21. Выход телефонистов сети ТфОП к телефонистам вспомогательных рабочих мест (ВРМ) службы АМТС областного центра, осуществляется по номеру К ABC 81 К, где:



К - категория вызова,



ABC - код зоны;



81 - номер ВРМ междугородной службы;



К - конец набора.



Выход телефонистов международной службы МЦК и МНТС к телефонистам ВРМ международной службы АМТС областного центра осуществляется по номеру К ABC 82 К, где:



82 - номер международной службы;



Примечание. Выход телефонистов международной службы МЦК и МНТС к телефонистам ВРМ международной службы АМТС-2, 3 областного центра осуществляется по номеру К ABC 0X1 (X) 82 К, где:



0 - индекс выхода на служебную АТС;



X1 - номер служебной АТС;



(Х)ХХ - номер абонента служебной АТС;



К - конец набора.



Выход к телефонистам ВРМ ЦС районных центров осуществляется по номеру К ABC ав 22222 К, где:



ав - внутризоновый код;



22222 - номер ВРМ.



Примечание. В отдельных случаях местный номер может быть вида ХХ222, ХХ292, 22292.





2.4.22. Выход телефонистов международной службы АМТС, МЦК и МНТС к абонентам других стран осуществляется по номеру К 10 N К.



2.4.23. Выход телефонистов служб МЦК и МНТС к телефонистам служб МЦК других стран осуществляется по номеру К К) L11 К или К К) L12(xxx) К, где:



К - международный код страны назначения;



К - код зоны, который необходимо дополнительно набрать для организации связи с некоторыми странами;



L - код языка (рабочий язык обслуживания);



11 - номер ВРМ немедленной системы обслуживания;



12 - номер ВРМ замедленной системы обслуживания;



XXX - номер для вызова телефониста определенного рабочего места или службы (или номера заказа).



2.4.24. Выход телефонистов МЦК других стран к телефонистам МЦК нашей страны должен осуществляться по номерам:



К L 11 К - вызов телефониста ВРМ МЦК г.Москвы (немедленной системы обслуживания);



К L 12(ХХХ) К - вызов телефониста ВРМ МЦК г.Москвы (заказной системы обслуживания, замедленных соединений);



К ABC 82 К - вызов телефониста ВРМ международной службы АМТС (немедленной системы обслуживания).



Примечание. При выходе к телефонистам ВРМ станций АМТС-2,3, МЦК или МНТС должны преобразовывать полученный номер ABC 82 в номер телефона служебной АТС вида ABC 0X1 (Х)82.





2.4.25. Для организации взаимодействия технического персонала различных служб сети ТфОП предусмотрена служебная связь.



Служебные АТС размещаются в пунктах расположения АМТС, УАК и МЦК. Абонентами служебной АТС являются руководители объектов, инженерный технический персонал и т.д.



Если служебная АТС входит в состав АМТС, то выход на нее осуществляется по междугородному коду зоны нахождения АМТС. Выход на служебные АТС УАК и МЦК осуществляется по специально выделенному междугородному коду, отличному от междугородного кода зоны, на территории которой располагается УАК и МЦК.



Нумерация при местной служебной связи (внутри данной служебной АТС) - 3-значная.



При связи абонентов служебных АТС внутри своей зоны нумерация имеет вид 8-20x1ххх, где:



2 - индекс выхода на внутризоновую сеть;



0 - индекс выхода на служебную АТС;



X1 - номер служебной АТС в зонах 1-5:



XXX - номер абонента служебной АТС.



Выход абонентов служебной АТС одной зоны к абонентам служебных АТС АМТС других зон, а также к служебным АТС УАК, МЦК осуществляется набором номера 8-АВС0х1ххх, где ABC - междугородный код АМТС, либо специально выделенный междугородный код УАК, МЦК.







2.5. Система сигнализации



2.5.1. Общие положения



2.5.1.1. Система сигнализации объединяет состав, условия применения и параметры сигналов, используемых для управления установлением соединения и для обеспечения необходимой информацией участвующих в соединении абонентов и телефонистов.



Сигналы, передаваемые по телефонным каналам и линиям, разделяются на три группы: линейные сигналы, сигналы управления и информационные акустические сигналы.



Условия и параметры сигналов определяются средствами, которые используются для их передачи, например, общий канал сигнализации, индивидуальные выделенные сигнальные каналы, разговорный тракт и другие.



2.5.1.2. Линейные сигналы передаются по телефонным каналам или соединительным линиям между комплектами оконечного оборудования, осуществляющими контроль канала или линии. Линейные сигналы передаются как в прямом, так и в обратном направлениях в исходном состоянии и во время установления соединения до полного освобождения приборов. Эти сигналы отмечают основные этапы установления соединения.



Рекомендуемый состав линейных сигналов приведен в табл.2.3.





Таблица 2.3. Линейные сигналы, передаваемые по междугородной, внутризоновой и местным сетям



#G0Сигнал

По каналам

междугородной сети

По линиям внутризоновых и местных сетей







по СЛМ



по СЛ местных сетей и ЗСЛ



В прямом направлении



Занятие



+

+

+

Автоматический вызов



-

+

-

Повторный вызов



+

+

-

Разъединение



+

+

+

Отбой вызывающего абонента



-

-

+

В обратном направлении



Запрос АОН



-

-

+

Снятие запроса



-

-

+

Абонент свободен



+

+

-

Ответ



+

+

+

Отбой



+

+

+

Занято



+

+

+

Освобождение



+

+

+

Блокировка



+

+

+

Контроль исходного состояния



+

+

+



Примечания: 1. Сигналы "запрос АОН" и "снятие запроса" могут передаваться многократно (по ЗСЛ до 3 раз). Между АТСКЭ,Э и АМТСКЭ,Э сигналы "запрос АОН" и "снятие запроса" не передаются.



2. Сигналы "занято", "освобождение", "отбой вызывающего абонента "по СЛ, ЗСЛ и "освобождение" по СЛМ не являются обязательными.



3. Все АТС, АМТС должны обеспечивать прием сигнала "отбой вызывающего абонента" при двухсторонней системе отбоя от исходящих АТС, в которых заложен этот сигнал.



4. На СЛМ при полуавтоматическом соединении приборы разговорного тракта переходят в ответное состояние после сигналов "ответ " и "занято".



5. На СЛМ с одночастотной сигнализацией "автоматический вызов " от АМТС не передается.





2.5.1.3. К сигналам управления относятся электрические сигналы, передаваемые от номеронабирателя в прямом направлении, а также между управляющими устройствами узлов и станций в процессе установления соединения - как в прямом, так и в обратном направлениях. В состав сигналов управления входят: номерная информация, сигналы категории вызова, частотный запрос АОН, информация из АОН и др.



На внутризоновых и местных сетях предусматривается передача сигналов управления как по участкам (при передаче методом импульсный пакет), так и из конца в конец (при передаче методом импульсный челнок, безынтервальный пакет). Передача декадного набора производится с трансляцией на промежуточных станциях (узлах).



На междугородной сети рекомендуется передача сигналов управления по участкам.



2.5.1.4. Информационные акустические сигналы служат для того, чтобы информировать абонента или телефониста о состоянии устанавливаемого соединения.



Параметры и условия использования информационных акустических сигналов должны соответствовать ГОСТ.



2.5.2. Сигнализация на местных телефонных сетях



2.5.2.1. Основным способом передачи сигналов является общий канал сигнализации (ОКС N 7, EDSS1).



2.5.2.2. В качестве дополнительных способов передачи линейных сигналов рекомендуются приводимые ниже:



- на ГТС:



- по двум выделенным сигнальным каналам систем передачи для односторонних телефонных каналов с разделением местных и междугородных пучков;



- по двухпроводным физическим линиям для связи со спецслужбами.



Примечание. На переходный период допускается применение передачи сигналов по трехпроводным физическим линиям.





- На СТС:



- по двум выделенным сигнальным каналам систем передачи для двухсторонних универсальных телефонных каналов;



- по трехпроводным физическим линиям для связи с междугородными ручными коммутаторами;



- по двухпроводным физическим линиям для связи со спецслужбами;



- по двум выделенным сигнальным каналам систем передачи для односторонних телефонных каналов с разделением местных и междугородных пучков.



Примечание. На переходный период допускается применение передачи сигналов по трехпроводным физическим межстанционным линиям.





2.5.2.3. В качестве дополнительного способа для передачи сигналов управления (регистровых) на ГТС и СТС рекомендуется использовать многочастотный способ передачи кодом "2 из 6" методами "импульсный челнок" или "безынтервальный пакет".



Примечание. На переходный период допускается применение декадного кода с использованием для передачи способов линейной сигнализации.





2.5.2.4. При местной связи на исходящей АТС должно обеспечиваться ограничение времени нахождения в предответном состоянии приборов разговорного тракта. Это время должно составлять 10...20 мин с возможностью его выключения средствами техобслуживания. По истечении времени должно обеспечиваться принудительное разъединение приборов разговорного тракта.



2.5.2.5. При полуавтоматической связи от АМТС по СЛМ освобождение приборов разговорного тракта должно осуществляться по сигналу "Разъединение’’ со стороны АМТС.



Примечание. При наличии отметки об автоматической междугородной связи допускается поэтапное разъединение приборов после отбоя вызванного абонента. При этом освобождаются все приборы местной сети, участвовавшие в соединении, кроме подключенных к первому от АМТС участку СЛМ. В сторону АМТС до получения сигнала разъединения должен передаваться сигнал "Отбой вызванного абонента".





2.5.2.6. На местных сетях должна быть предусмотрена возможность определения номера вызывающего абонента при запросе как по соединительным, так и по абонентским линиям.



По абонентским линиям возможно определение номера в следующих режимах:



- при поднятии вызываемым абонентом микротелефонной трубки (при реальном ответе абонента);



- при имитации ответа вызываемого абонента автоответчиком с последующей передачей речевого сообщения.



В устройстве АОН абонента должна обеспечиваться дифференциация вызывных сигналов местной и междугородной связи и запрет запроса АОН в случае определения сигналов междугородного вызова.



Посылка на АТС сигнала запроса о категории и номере вызывающего абонента при положенной на рычаг микротелефонной трубке телефонного аппарата путем имитации поднятия микротелефонной трубки с одновременной посылкой в линию имитированного сигнала "Контроль посылки вызова" не допускается.



2.5.3. Сигнализация на внутризоновых телефонных сетях



2.5.3.1. При связи между цифровыми станциями внутризоновых сетей рекомендуется использовать систему сигнализации ОКС N 7. Допускается способ передачи по двум выделенным сигнальным каналам на один телефонный канал в цифровых системах передачи.



2.5.3.2. При связи цифровых станций с аналоговыми используются два способа передачи линейных сигналов:



- в полосе разговорных частот на частоте 2600 Гц;



- по двум выделенным сигнальным каналам на один телефонный канал в цифровых системах передачи.



Примечание. При связи между цифровыми и действующими аналоговыми станциями допускается на переходный период использование батарейного способа передачи линейных сигналов по трехпроводным физическим линиям (при использовании аналого-цифрового конвертора).





2.5.3.3. На аналоговых каналах, используемых для полуавтоматической связи между междугородным коммутатором МТС РЦ и АМТС, должен применяться одночастотный способ передачи линейных сигналов на частоте 2600 Гц.



2.5.3.4. На внутризоновых сетях рекомендуется применять следующие способы передачи сигналов управления:



- импульсный пакет на каналах связи АМТС с междугородным коммутатором МТС РЦ;



- многочастотный по методам "импульсный челнок" (на СЛМ) и "импульсный пакет" и "безынтервальный пакет" (на ЗСЛ);



- декадный код (на ЗСЛ и СЛМ);



- двоичный код по общему каналу сигнализации (ОКС N 7).



2.5.4. Сигнализация на междугородной телефонной сети



2.5.4.1. Взаимодействие цифровых станций должно организовываться по цифровым трактам (кабельные, оптико-волоконные, спутниковые). Для связи между цифровыми станциями междугородной сети рекомендуется применять систему сигнализации по общему каналу (ОКС N 7). Допускается использование способа передачи по двум выделенным сигнальным каналам на один телефонный канал в цифровых системах передачи.



2.5.4.2. При связи цифровых станций с аналоговыми и при связи цифровых станций по аналоговым каналам (переходный период) используется способ передачи линейных сигналов в полосе разговорных частот на частоте 2600 Гц.



2.5.4.3. Включение в цифровые станции каналов с двухчастотной системой сигнализации на частотах 1200 и 1600 Гц не допускается. Для исключения двухчастотной системы сигнализации при задействовании цифровых станций должны быть проведены проектно-организационные мероприятия.



2.5.4.4. На междугородной сети используются два способа передачи сигналов управления:



- двоичным кодом по общему каналу сигнализации (ОКС N 7);



- многочастотный по методу "импульсный пакет".



2.5.5. Сигнализация на международной телефонной сети



2.5.5.1. На международной сети применяются следующие системы сигнализации: N 5; R2 (цифровой вариант); по общему каналу сигнализации (ОКС N 7).



2.5.5.2. В системе N 5 кодирование линейных сигналов основано на использовании частот 2400 и 2600 Гц, передаваемых по отдельности или в комбинации. Все линейные сигналы, за исключением сигнала вмешательства, обязательно подтверждаются.



Для передачи сигналов управления используется многочастотный код "2 из 6" в полосе частот 700...1700 Гц по методу "импульсный пакет".



Система N 5 реализуется согласно рекомендациям МСЭ-Т. Обычно система N 5 используется на каналах спутниковой связи.



2.5.5.3. Цифровой вариант системы R2 использует для линейной сигнализации два выделенных сигнальных канала на один телефонный канал в цифровых системах передачи.



Для передачи сигналов управления система R2 использует шесть сигнальных частот (1380, 1500, 1620, 1740, 1860 и 1980 Гц) в прямом направлении и шесть сигнальных частот (1140, 1020, 900, 780, 660 и 540 Гц) в обратном направлении.



Передача сигналов управления осуществляется из конца в конец многочастотным кодом "2 из 6" с взаимно контролируемой процедурой передачи в прямом и обратном направлениях. Используются 15 многочастотных комбинаций в каждом направлении.



Система R2 реализуется согласно рекомендациям МСЭ-Т.



2.5.5.4. Система сигнализации по общему каналу (ОКС N 7), применяемая на международной сети, включает в себя:



- подсистему телефонного пользователя (подсистема TUP);



- подсистему пользователя цифровой сети с интеграцией служб (подсистема ISUP).



Подсистемы TUP и ISUP используют услуги подсистемы передачи сообщений (МТР) для передачи информации другому пользователю TUP или ISUP. Подсистемы МТР, TUP, ISUP должны соответствовать рекомендациям МСЭ-Т.



План нумерации международных пунктов сигнализации, включая сеть России, соответствует рекомендации МСЭ-Т.



Нумерация международных пунктов сигнализации, выделенных для России в настоящее время распределена следующим образом:



2-100-0 МЦК г.Москвы (МНТС-3);



2-100-1 МЦК г.С.-Петербурга;



2-100-2 МЦК г.Москвы (МНТС-4);



2-100-3 МЦК г.Хабаровска;



2-100-4 МЦК г.Самары;



2-100-5 МЦК г.Новосибирска;



2-100-6 МЦК г.Екатеринбурга;



2-100-7 МЦК г.Ростова-на-Дону.



2.5.6. Национальная система сигнализации по общему каналу



2.5.6.1 Под системой сигнализации по общему каналу ОКС N 7 понимается система передачи сообщений, требуемых для установления соединений и предоставления услуг связи по специальному каналу, общему для пучка или нескольких пучков разговорных каналов. На сетях ТфОП в качестве основной принята система ОКС N 7 МСЭ-Т, адаптированная к национальным особенностям России и оптимизированная для работы по цифровым каналам со скоростью 64 кбит/с. При применении системы С-32 используется система ОКС-ПД, реализованная на скорости 8 кбит/с и в полудуплексном режиме обмена.



2.5.6.2. Система ОКС N 7, используемая на сетях ТфОП России, должна обеспечивать развитие сетей ЦСИС с предоставлением абонентам новых услуг, а также взаимодействие с существующими системами сигнализации.



2.5.6.3. Услуги связи, предоставляемые современной сети связи (ЦСИС), подразделяются на транспортные услуги, телеслужбы и дополнительные услуги.



Внедрение ОКС N 7 национальной версии на сети России позволяет предоставлять услуги в следующем объеме.



- Транспортные услуги:



- 64 кбит/с неограниченно, что обеспечивает возможность передачи цифровой информации (передача данных);



- речь;



- 3,1 кГц Аудио, что обеспечивает возможность передачи речи и нетелефонной информации, совместимой с речевым каналом (факс).



- Телеслужбы:



- телефон;



- телетекс;



- телефакс группы 4;



- смешанный способ: речь/данные;



- видеотекс;



- телефакс группы 2/3.



- Дополнительные услуги:



- идентификация линии вызывающего абонента;



- ограничение идентификации линии вызывающего абонента;



- идентификация линии вызываемого абонента;



- ограничение идентификации линии вызываемого абонента;



- замкнутая группа пользователей;



- услуги "пользователь-пользователь", тип 1;



- услуги прямого набора;



- серийный абонентский номер;



- подадресация;



- безусловная переадресация вызова;



- переадресация вызова при занятости;



- переадресация вызова при неответе;



- ожидание вызова;



- удержание вызова.



2.5.6.4. Система ОКС N 7, используемая на сетях России, должна обеспечивать взаимодействие с национальными системами сигнализации.



Функции взаимодействия ОКС N 7 с национальными системами сигнализации должны обеспечиваться в пунктах взаимодействия (цифровые УАК, АМТСЭ, цифровые узлы местных сетей), которые должны выполнять процедуры обработки сообщений ОКС N 7 с сохранением действующих алгоритмов обмена сигналами при автоматической и полуавтоматической связи при взаимодействии с существующими станциями ТфОП.



В России для предоставления услуг связи должна использоваться подсистема ISUP, соответствующая спецификации ISUP для национального применения на основе Рекомендаций МСЭ-Т. Подсистема ISUP, разработанная для сети России, имеет следующие национальные особенности:



- подключение к занятому абоненту и передача сигнала "Повторный вызов" при полуавтоматической междугородной связи. Для этого вводится дополнительное сообщение "Вызов" (ringing), используемое на междугородных каналах и СЛМ, а также дополнительный параметр "индикатор причины" для информирования о занятости вызываемого абонента;



- передача сигналов "Запрос АОН" и информации о категории и номере вызывающего абонента на участках зоновых, местных сетей. Для этого вводятся дополнительные сообщения о запросе информации (INR) и передаче информации (INF);



- наличие дополнительных категорий абонентских установок, категорий вызова;



- обеспечение взаимодействия процедур обработки сигналов управления эхозаградителями с принятыми в одночастотной системе сигнализации;



- обеспечение процедур проключения и разделения разговорных трактов.



2.5.6.5. Система ОКС N 7, используемая на сети России, состоит из подсистемы передачи сообщений (МТР), указанной выше подсистемы пользователей ЦСИС (ISUP), подсистемы управления соединением (SCCP), прикладной подсистемы возможностей транзакций (ТСАР).



2.5.6.6. Подсистема МТР обеспечивает передачу сигнальной информации, соответствует спецификации МТР для национального применения на основе Рекомендаций МСЭ-Т и подразделяется на 3 уровня:



- уровень звена передачи данных (уровень 1);



- уровень звена сигнализации (уровень 2);



- сетевой уровень (уровень 3).



Звено передачи данных - два канала передачи данных, работающих в противоположных направлениях при одинаковой скорости передачи. Рекомендуется использовать только цифровые каналы со скоростью передачи 64 кбит/с.



Уровень 2 определяет функции и процедуры, связанные с передачей сигнальных сообщений по звену передачи данных.



Функции уровней 1 и 2 обеспечивают звену сигнализации возможность надежной передачи сигнальных сообщений между двумя пунктами сети.



Уровень 3 определяет транспортные функции и процедуры, которые являются общими для всех звеньев сигнализации и не зависят от подсистем пользователей. Определены две категории функций:



- функции обработки сигнальных сообщений (функции маршрутизации сигнальных сообщений, отбора, распределения сообщений);



- функции управления сетью сигнализации (управление сигнальным трафиком, маршрутами, звеньями сигнализации).



2.5.6.7. Подсистема SCCP обеспечивает дополнительные функции к подсистеме МТР в части маршрутизации. SCCP подразделяется на классы сообщений, ориентированных и неориентированных на соединение. SCCP используется для передачи сообщений подвижной связи, интеллектуальной сети и для абонентов ЦСИС при сквозной передаче. Она соответствует спецификации SCCP для национального применения на основе рекомендаций МСЭ-Т.



2.5.6.8. ТСАР - прикладная подсистема Возможностей транзакции. Транзакция - это логическое взаимодействие двух пользователей, поддерживаемое средствами ТСАР. Подсистема ТСАР обеспечивает обмен информацией в виде диалогов (структурированных и неструктурированных) между удаленными объектами. Используется для передачи сообщений подвижной связи, интеллектуальной сети, техобслуживания. Соответствует спецификации ТСАР для национального применения на основе рекомендаций МСЭ-Т.



2.5.6.9. Нумерация пунктов сигнализации



В национальной версии принят за основу формат кода пункта сигнализации в "этикетке маршрутизации", равный 14 битам, т.е. в соответствии с Рекомендацией МСЭ-Т /13/. При этом используются два индикатора сети, выделенные МСЭ-Т для национального использования NI=10 и NI=11. Национальная сеть ОКС N 7 России подразделяется на федеральную (междугородную) сеть (NI=10) и региональные (местные) сети (NI=11).





Формат кода пункта сигнализации федеральной (междугородной) сети:







Формат кода пункта сигнализации региональных сетей:







Таким образом, на территории России организуется до 254 сигнальных зон (0...253) в федеральной (междугородной) сети. В каждой зоне - до 64 (0...63) пунктов сигнализации (АМТСЭ, УАКЭ, ЦКП федеральных сетей СПС, центры интеллектуальных служб и т.д.). В каждой междугородной зоне - до 128 местных сетей (0...127). "Шлюзом"’ между федеральной (междугородной) сетью и местными сетями является АМТСЭ.



2.5.6.10. При применении системы С-32 используется ОКС-ПД, совместимый по предоставляемым пользователям услугам с системой ОКС N 7. Для взаимодействия ОКС-ПД С-32 с ОКС N 7 цифровых встречных станций применяется оборудование сопряжения, устанавливаемое на встречных станциях.



Пункты сигнализации станций системы С-32 могут входить в состав местных сетей (NI=11) и федеральной (междугородной) сети (NI=10).







2.6. Система обслуживания вызовов и показатели качества обслуживания вызовов



2.6.1. Система обслуживания вызовов на местных телефонных сетях



2.6.1.1. На станциях и узлах местных сетей рекомендуется следующая система обслуживания.



Все местные соединения между абонентами должны обслуживаться без приоритета по системе с потерями.



При связи абонентов со справочными и заказными службами соединения могут обслуживаться с ограниченным ожиданием освобождения операторов или автоинформационных устройств.



На АТС должны обслуживаться междугородные и внутризоновые вызовы III и IV категорий приоритета.



Междугородные вызовы III категории должны обслуживаться на цифровых станциях с относительным приоритетом по системе ограниченного ожидания освобождения ЗСЛ, СЛМ и СЛ.



Обслуживание междугородных вызовов IV категории осуществляется по системе с потерями.



2.6.1.2. Категория абонентского устройства вызывающего абонента (К) определяется с помощью аппаратуры АОН, которой оборудуются городские, сельские и учрежденческо-производственные станции.



Абонентским устройствам могут быть присвоены следующие категории АОН:



- телефон квартирный, учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и международную сети;



- телефон гостиницы с возможностью выхода на автоматическую зоновую, междугородную и международную сети;



- телефон квартирный, учрежденческий, гостиницы с возможностью выхода только к абонентам местной сети;



- телефон учрежденческий с возможностью выхода на автоматическую зоновую, междугородную и международную сети и на платные службы сервиса. Обеспечивается приоритет при установлении соединений на внутризоновой и междугородной сетях;



- телефон учрежденческий Министерств связи с возможностью выхода на автоматическую зоновую, междугородную и международную сети и на платные службы сервиса. Разговоры по телефону не должны тарифицироваться, но должны учитываться;



- междугородный таксофон и телефон переговорного пункта с возможностью выхода на автоматическую внутризоновую и междугородную сети. Разговоры ведутся за наличный расчет;



- телефон квартирный, учрежденческий с возможностью выхода на автоматическую зоновую, междугородную сети и на платные службы сервиса;



- телефон учрежденческий с подключением устройств передачи данных, факсимильных сообщений и сообщений электронной почты и с возможностью выхода на автоматическую зоновую, междугородную и международную сети;



- местный таксофон с возможностью выхода на местную сеть;



- резерв.



2.6.1.3. На станциях с программным управлением абонентам присваиваются внутристанционные категории, определяющие порядок пользования дополнительными видами обслуживания (ДВО).



2.6.2. Система обслуживания вызовов на междугородной телефонной сети



2.6.2.1. На междугородной и внутризоновых сетях вызовы обслуживаются с разным качеством в зависимости от категории приоритета и категории абонентского устройства.



Вызовы на междугородной сети имеют четыре категории приоритета. Вызовы I-III категории - приоритетные, вызовы IV категории - неприоритетные.



Доля приоритетных вызовов на сети составляет примерно 10% от общего числа вызовов. С целью улучшения качества обслуживания при повреждениях и перегрузках на сети вызовы первых трех категорий обслуживаются с преимуществом. Качество обслуживания вызовов IV категории при этом может быть ниже нормы.



Вызовы от абонентов системы, выделенной по обслуживанию, обслуживаются по I и II категориям приоритета, вызовы от абонентов ТфОП обслуживаются по III и IV категориям приоритета;



На УАК и ОТС с программным управлением, при выполнении ОТС функций УАК, обслуживаются вызовы I-IV категории приоритета.



2.6.2.2. На АМТС и ОТС, при выполнении ОТС функций АМТС, обслуживаются вызовы III и IV категорий приоритета.



Рекомендуется следующая система обслуживания:



- в случае занятости каналов и линий вызовы I категории обслуживаются с абсолютным приоритетом, вызовы II и III категорий с относительным приоритетом по системе ограниченного ожидания освобождения каналов, вызовы IV категории по системе с потерями;



- вызовы I категории имеют абсолютный приоритет в обслуживании при постановке в очередь;



- вызовы II категории имеют относительный приоритет в обслуживании (система ограниченного ожидания) и абсолютный приоритет при постановке в очередь. В случае занятости всех каналов в требуемом направлении вновь поступивший вызов II категории ставится на ожидание. При занятости всех мест ожидания вызов II категории снимает с ожидания вызов III категории. Снятый с ожидания вызов III категории получает отказ в обслуживании.



Освободившийся канал предоставляется ожидающим вызовам II категории, если в очереди нет вызовов I категории. Ожидающие вызовы обслуживаются в порядке поступления. Вызовы II категории получают отказ в случае занятости всех каналов вызовами I-IV категорий и всех мест ожидания вызовами I и II категорий;



- вызовы III категории обслуживаются с относительным приоритетом. При занятости всех каналов в требуемом направлении вызов III категории ставится на ожидание. Освободившийся канал предоставляется ожидающим вызовам III категории, если в очереди нет вызовов I, II категорий.



Ожидающие вызовы обслуживаются в порядке поступления.



Вызовы третьей категории получают отказ в случае занятости всех каналов вызовами I-IV категорий и всех мест ожидания вызовами I-III категорий;



- обслуживание вызовов IV категории осуществляется по системе с потерями. Вновь поступившему вызову IV категории предоставляется освободившийся канал, если в очереди нет ожидающих вызовов;



- ожидание освобождения канала или линии осуществляется в индивидуальных очередях для каждого направления. Число ожидающих вызовов в направлении и время ожидания ограничены (число мест ожидания =2, 3; максимально допустимое время ожидания <40 с).



2.6.3. Принципы нормирования показателей качества обслуживания вызовов телефонных сетей общего пользования



2.6.3.1. Качество обслуживания - суммарный эффект показателей сервиса, определяющий степень удовлетворенности пользователя.



Нормирование качества обслуживания приводится для основной услуги телефонной связи-передачи (речевых) телефонных сообщений.



Примечание. В перспективе должны быть разработаны нормы и для дополнительных услуг.





При проектировании и эксплуатации телефонных сетей необходимо учитывать, что в соответствии с Российским законодательством (закон "О защите прав потребителя") операторы сетей несут правовую и материальную ответственность перед потребителем за предоставление услуг связи с качеством, хуже гарантированного нормативными документами.



Классификация качественных показателей проводится по перечням: условия использования; объекты нормирования.



2.6.3.2. По условиям использования предусматривается: проектные нормы; предельные (эксплуатационные) нормы; приемочные нормы.



Проектные нормы используются при проектировании телефонных сетей общего пользования.



Предельные (эксплуатационные) нормы служат для оценки качества функционирования телефонных сетей общего пользования, отдельных станций и другого оборудования при эксплуатации с учетом старения оборудования, реальной нагрузки, создаваемой абонентами, а также неисправностей и аварий.



Эти нормы определяют такое качество функционирования, к которому, основываясь, например, на субъективных или других проверках качества функционирования, следует стремиться для обеспечения удовлетворительного уровня обслуживания пользователя.



Приемочные нормы используются при приемке аппаратуры и отдельных телефонных сетей в эксплуатацию.



2 6.3.3. По объектам нормирования предусматриваются нормы на:



- телефонные сети в целом;



- отдельные направления связи телефонных сетей;



- коммутационные станции.



2.6.3.4. При нормировании качества обслуживания используются такие критерии, как:



- доступность;



- непрерывность (сохранность соединения);



- потери по вызовам;



- надежность функционирования коммутационных станций;



- предельно допустимые интервалы времени для отдельных этапов установления соединений.



2.6.3.5. Доступность соединения измеряется на основе долговременной средней вероятности отказа сети в установлении соединений.



Доступность следует оценивать за интервалы времени: сутки, неделю, месяц и год. Интервал времени выбирается с учетом конкретных технических средств, используемых для измерения доступности.



Доступность является эксплуатационной нормой, которая может использоваться для оценки местных телефонных сетей и отдельных станций.



2.6.3.6. Непрерывность (сохранность соединения) задается как отсутствие преждевременного разъединения телефонного соединения.



Преждевременное разъединение телефонного соединения определяется как прекращение разговора, когда соединение полностью прервано или происходит временное прерывание соединения со следующими параметрами:



- одно прерывание, длящееся более 10 сек;



- несколько прерываний, длящихся менее 10 сек, если произведение средней длительности каждого прерывания на частоту их появления (т.е. среднее число прерываний в секунду) превышает 0,005.



2.6.3.7. Телефонные потери по вызовам равны отношению числа потерянных за определенный интервал времени телефонных вызовов к числу поступивших вызовов за то же время.



Понятие доступность по МСЭ-Т (Рекомендация Е.845) соответствует понятию телефонные потери по вызовам по #M12291 1200015677ГОСТ 19472-88#S для оценки качества эксплуатации, Как правило, потери по вызовам в нормативных материалах по ТфОП относятся к часу наибольшей нагрузки (ЧНН).



2.6 3.8. Надежность функционирования коммутационной станции определяет способность выполнения ею функций установления соединений.



2.6.3.9. Предельно допустимые интервалы времени для отдельных этапов установления соединений должны быть заданы как для отдельных коммутационных станций, так и для телефонных сетей в целом (местных телефонных сетей, зоновых телефонных сетей, междугородной телефонной сети).



2.6.4. Проектные нормы качества обслуживания вызовов телефонных сетей общего пользования



2.6.4.1. Рекомендуются следующие проектные нормы. Суммарные потери вызовов от абонента до абонента не должны превышать:



- при местной связи на ГТС - 3% (при связи с пригородной зоной и с абонентами УПАТС - 4%), а на СТС -12%, при внутризоновой связи - 13%;



- при междугородной связи - 10% (для абонентов ГТС).



Суммарные потери вызовов от абонента до экстренных спецслужб не должны превышать 10%, до неэкстренных - при одной ступени искания на УСС - 20%, а при 2-х ступенях искания на УСС - 30%.



Норма потерь должна сохраняться независимо от организации связи с обходными маршрутами или без них.



В #M12291 1200031400ВНТП 112-92#S даны нормы потерь для отдельных участков телефонных сетей.



При междугородной телефонной связи качество обслуживания на междугородных каналах определяется нормой вероятности потерь на один участок пути последнего выбора и составляет 1% (аналогично для направлений, не имеющих обходов).



Норма потерь на участке внутризоновой сети (ЗСЛ, СЛМ) составляет 1%.



Проектные нормы потерь используются при расчете сетей и определении объема межстанционных соединений.



2.6.4.2. Производительность коммутационных станций определяется техническими требованиями на коммутационную систему: АМТС, АТС, УАК, МЦК. Производительность коммутационной системы определяется производительностью управляющих устройств и построением коммутационного поля. Производительность управляющих устройств определяется дисциплиной обслуживания и интенсивностью потока поступающих вызовов при нормированных потерях. Для АТС электронных систем потери не должны превышать 0,01%, для координатных 0,1%.



2 6.4.3. Структура потока вызовов, создаваемых абонентами на коммутационные устройства, определяется исходя из того, что среднее число вызовов на один состоявшийся разговор составляет при внутризоновой связи - 2...2,5; при междугородной связи - 2,5; при местной - 2,5.



Приведенные в п.2.6.4.3 параметры для сети ТфОП должны уточняться.



2.6.4.4. Среднее время установления соединения при оконечной связи, т.е. в случае вызова, закончившегося ответом, должно составлять:



- при местной связи 1...3 с;



- при междугородной связи 4...17 с;



- при междугородной связи и многочастотном способе передачи номерной информации в зависимости от числа транзитов 4...11 с;



- при междугородной связи через четыре транзита для ожидающего вызова - не более 30 с.



Время установления международного соединения не нормируется.



2.6.5. Эксплуатационные нормы качества обслуживания вызовов телефонных сетей общего пользования



2.6.5.1. Эксплуатационные нормы качества обслуживания вызовов телефонных сетей общего пользования подлежат разработке. Нормирование должно проводиться по следующим критериям:



- доступность;



- непрерывность (сохранность соединения);



- потери по вызовам (ЧНН).



Эксплуатационные нормы должны быть не хуже приведенных проектных (расчетных норм). Реальные значения эксплуатационных норм могут быть определены по данным эксплуатации объектов сети ТфОП после проведения соответствующей НИР.



2.6.5.2. Коэффициент полного простоя цифровой станции не должен превышать 2 ч за 40 лет. При этом коэффициент собственной готовности цифровой станции на сети должен быть не менее 0,999995 по отказам, вследствие которых происходит прерывание всех соединений на станции в течение 2 мин и более, или происходит потеря более 50% коммутационной емкости станции в течение 2 мин и более.



2.6.5.3. Средний долговременный коэффициент ошибок по битам не должен превышать величину 1·10 на одно соединение при скорости передачи 64 кбит/с между цифровыми стыками узла или станции "передача/коммутация".



2.6.5.4. Собственная суммарная продолжительность неготовности (неисправного состояния) для станционного линейного окончания цифровой станции не должна превышать 30 мин/год.



2.6.5.5. Среднее время восстановления работоспособности цифровой станции не должно превышать 30 мин, в том числе время обнаружения неисправности в оборудовании должно быть не более 15 мин.



2.6.6. Нормы качества обслуживания вызовов на цифровых телефонных станциях



2.6.6.1. Предельно допустимые значения понижения качества обработки вызова из-за неисправности и отказов оборудования цифровой станции не должны превышать следующих величин:



- вероятность преждевременного разъединения установленного соединения Р<=2·10;



- вероятность того, что не произойдет требуемого разъединения соединения Р<=2·10;



- вероятность неправильного начисления оплаты или составления счетов Р<=10;



- вероятность ошибочного выбора направления Р<= 10;



- вероятность непередачи тонального сигнала после приема станцией правильного кода Р<=10;



- вероятность непрохождения вызова по любой другой причине, отличной от вышеуказанных Р<=10.



Приведенные нормы рассчитываются на весь период эксплуатации станции.



2.6.6.2. Допустимая частота возникновения на станции неисправностей оборудования является функцией от емкости станции и типов линейных окончаний.



2.6.6.3. Вероятность неправильной обработки вызова зависит от типа эталонной нагрузки (типа А, В).



Данные эталонной нагрузки представляют собой величины интенсивности обмена, при которых должны удовлетворяться расчетные нормы на качество работы.



Для нагрузки на входящих межстанционных каналах:



- эталонная нагрузка типа "А" характеризуется средней занятостью на всех входящих каналах, равной 0,7 Эрл. При этом число попыток вызова в час определяется отношением:



0,7 · число входящих вызовов

_______________________________________

средняя продолжительность занятия (в часах)



- эталонная нагрузка типа "В" характеризуется средней занятостью на всех входящих каналах, равной 0,8 Эрл. При этом число попыток вызова в час в 1,25 раза больше, чем в случае эталонной нагрузки "А".



Вероятность неправильной обработки вызова не должна превышать для эталонной нагрузки типа "А" - 10, для "В" - 10.



2.6.6.4. Задержки обработки вызова на цифровых станциях при взаимодействии с цифровыми станциями и узлами сети складываются из времени отклика станции, установления соединения станцией, проключения соединения, освобождения соединения станцией.



Время отклика станции определяется как интервал с момента распознавания входящего сигнала занятия до того момента, когда станцией будет передан в обратном направлении сигнал готовности к приему номера.



Время установления соединения станцией определяется, как интервал от момента, когда цифры, необходимые для установления соединения, становятся доступными для обработки станцией, или когда адресная информация, необходимая для установления соединения, принята станционным устройством управления передачей входящих данных сигнализации, и до момента, когда сигнал занятия передается на следующую станцию, или когда соответствующая адресная информация передается устройством управления передачей исходящих данных сигнализации.



Время проключения соединения определяется как интервал от момента, когда информация, необходимая для установления соединения через станцию, становится доступной для обработки станцией, и до момента, когда в коммутационном поле соединение установлено и готово к передаче нагрузки между входящим и исходящим оборудованием станции.



Время освобождения соединения (обслуживающего транзитную нагрузку) станцией - это интервал времени от момента, когда последняя информация, необходимая для освобождения соединения на станции, становится доступной для обработки станцией, и до момента, когда соединение, установленное через коммутационное поле, более недоступно для передачи нагрузки и сигнал разъединения передается на следующую станцию.



Данные о предельно допустимых интервалах времени для отдельных этапов установления соединений приведены в табл.2.4.





Таблица 2.4. Параметры цифровых станций



#G0Параметр

Эталонная нагрузка А



Эталонная нагрузка В



Время отклика станции



Среднее значение, мс



300

400

Вероятность непревышения 0,95, мс



400

600

Время установления соединения станцией



Среднее значение, мс



250

400

Вероятность непревышения 0,95, мс



300

600

Время проключения соединения



Среднее значение, мс



250

400

Вероятность непревышения 0,95, мс



300

600

Время освобождения соединения станцией



Среднее значение, мс



250

400

Вероятность непревышения 0,95, мс



300

600





2.6.6.5. Суммарное абсолютное групповое время прохождения информационных сигналов одного соединения в обе стороны через узел или станцию при коммутации цифровых каналов, включающее в себя время выравнивания циклов, должно удовлетворять требованиям, приведенным в табл.2.5.





Таблица 2.5. Параметры группового времени прохождения информационных сигналов



#G0Параметр



Эталонная нагрузка А

Среднее значение, мкс



900

Вероятность непревышения 0,95, мкс



1500





2.6.6.6. Расчетная частота управляемых проскальзываний на цифровой станции или узле, работающих в плезиохронном режиме не должна превышать одного проскальзывания в 70 дней в любом канале со скоростью передачи 64 кбит/с. Управляемые проскальзывания не должны приводить к потере цикловой синхронизации.







2.7. Система обеспечения функционирования ТфОП



Управление сетью, процессом технического обслуживания и эксплуатации объектов телефонной сети общего пользования представляет собой комплекс административных, организационных и технических мероприятий по организации, поддержанию и восстановлению работоспособности и характеристик сети, в целом, и отдельных элементов сети, что позволяет обеспечить обслуживание пользователей с заданным качеством.



2.7.1. Подсистема управления техническим обслуживанием



2.7.1.1. Подсистема управления техобслуживанием и эксплуатацией выполняет функции, обеспечивающие бесперебойную работу оборудования элементов сети, контроль за характеристиками и выполнением определенных норм качества функционирования сети, осуществляет сбор данных о работе сети, управляет работой элементов сети.



Прикладные функции системы управления техобслуживанием и эксплуатацией для элементов телефонной сети приведены в Рекомендации М.30 МККТТ и классифицируются в зависимости от области применения по:



- качеству работы;



- техническому обслуживанию в случае неработоспособности;



- конфигурации;



- расчетам;



- мероприятиям по обеспечению секретности.



2.7.1.1.1. Подсистема управления эксплуатацией элементов сети предполагает наличие функций определения показателей качества обслуживания таких, как:



- обеспеченность услугами связи;



- удобства пользования услугой;



- доступность услуги;



- непрерываемость услуги;



- полнота услуги;



- характеристики передачи и пропускной способности;



- характеристики распространения;



- ремонтопригодность.



2.7.1.1.2. Процесс техэксплуатации можно разбить на следующие составляющие:



- комплекс административных мероприятий;



- совокупность эксплуатационных мер;



- управление техническим обслуживанием оборудования сети.



Комплекс административных мероприятий предусматривает: административное управление сетью и маршрутизацией, контроль трафика на сети, управление учетом стоимости (приведен в п.2.7.2).



2.7.1.1.3. Совокупность эксплуатационных мер включает в себя:*

_______________

* Текст следующего абзаца и нумерация следующего пункта соответствуют оригиналу. Вероятно в оригинале пропуск. - Примечание "КОДЕКС".



Управляемое техническое обслуживание основывается на централизованном техническом обслуживании с автоматическим непрерывным контролем качества работы элементов сети и автоматическим статистическим анализом параметров элементов.



Управляемое ТО предусматривает устранение неисправностей после получения информации от системы контроля о выходе параметров качества за пределы допустимых норм, что позволяет поддерживать желаемое качество работы станции и минимизировать объем операций техобслуживания.



2.7.1.1.6. По принципу организации управления эксплуатацией и техобслуживанием элементов телефонной сети возможно использование:



- децентрализованной системы управления эксплуатацией и техобслуживанием;



- централизованной системы управления эксплуатацией и техобслуживанием с использованием региональных центров техобслуживания (ЦТО), центров технической эксплуатации (ЦТЭ) и центров управления сетью (ЦУС), либо общего центра эксплуатации, техобслуживания и управления сетью (ЦЭТОУС);



- централизованной системы управления эксплуатацией и техобслуживанием, являющейся частью автоматизированной системы управления сетями электросвязи (TMN).



При децентрализованном способе все работы по эксплуатации и техобслуживанию элементов сети проводятся техперсоналом, закрепленным за определенным элементом или участком сети. При этом процессы взаимодействия осуществляются персоналом через внешние периферийные приборы управляющих устройств элементов сети (дисплеи, принтеры и т.д.) и через табло и устройства аварийной сигнализации, реализующие программы техобслуживания непосредственно на элементе сети.



Центры техобслуживания и эксплуатации применяются при наличии в телефонной сети данного региона определенного числа идентичных элементов сети (например, систем коммутации). Персонал ЦТО (ЦТЭ) осуществляет дистанционно эксплуатацию элементов сети. Элементы сети являются необслуживаемыми (полностью или частично) и обследуются обслуживающим персоналом лишь при ремонте или проведении профилактических проверок.



ЦТО (ЦТЭ) осуществляет техническое обслуживание и эксплуатацию всех подключенных к нему элементов сети (станций коммутации) и составляет с данными станциями зону ЦТО.



ЦТО (ЦТЭ) осуществляет прием аварийных сигналов и результатов контроля и диагностики от устройств элементов сети (станции).



Подсистемы технического обслуживания и эксплуатации элементов сети воспринимают и выполняют команды по техническому обслуживанию и эксплуатации от ЦТО (ЦТЭ).



Информация о неисправностях и отказах оборудования элементов сети, передаваемая в ЦТО (ЦТЭ) должна быть разделена на категории в соответствии с временем, необходимым для их устранения.



2.7.1.1.7. Для передачи информации технического обслуживания и эксплуатации к ЦТО (ЦТЭ) могут использоваться следующие интерфейсы:



- канал передачи данных с протоколом обмена X.25;



- система ОКС N 7;



- цифровые каналы 64 кбит/с.



2.7.1.1.8. На этапе внедрения цифровой сети предполагается создание единой системы управления эксплуатацией и техобслуживанием. Взаимодействие подсистем технического обслуживания первичных и вторичных сетей должно осуществляться путем решения оперативных задач по обеспечению эффективного функционирования сетей при заданном качестве предоставления услуг электросвязи, включая развитие и совершенствование сетей, повышение объема и качества предоставляемых услуг.



При внедрении участков цифровой сети подсистема эксплуатации и техобслуживания телефонной сети должна выработать общую стратегию техобслуживания и эксплуатации для систем коммутации и передачи на сети любой конфигурации с учетом иерархических структур систем коммутации, передачи и управления сетью.



При этом, при организации единой подсистемы эксплуатации необходимо учитывать существенные различия функциональных свойств объектов технической эксплуатации, включающих технические средства передачи, с одной стороны, и технические средства коммутации, с другой.



Подсистема техобслуживания и эксплуатации цифровых сетей должна быть ориентирована практически на полную автоматизацию процессов техобслуживания и эксплуатации.



При этом, предполагается, что затраты на внедрение автоматизированных подсистем техобслуживания и эксплуатации будут компенсированы за счет сокращения эксплуатационных расходов и повышения эффективности функционирования сети.



При переходе сети электросвязи от аналогового оборудования к цифровому должны быть учтены особенности техобслуживания и эксплуатации таких новых служб, как организация сигнализации по общему каналу сигнализации (ОКС N 7) и цифровых сетей с интегрированным обслуживанием (ЦСИС) и т.д.



2.7.1.1.9. При разработке методов управления техобслуживанием и эксплуатацией элементов телефонной сети необходимо брать за основу:



- определения понятия "отказа" и понятия "готовность сети";



- показатели готовности сети и надежности ее элементов;



- технические характеристики сети;



- экономические показатели подсистемы эксплуатации и техобслуживания.



Средства контроля в подсистеме техобслуживания элементов сети должны выявлять отказы и дефекты функционирования. При этом, отказом считается полное прекращение выполнения элементом требуемой функции, а дефектом - временное прекращение выполнения элементом требуемой функции с надлежащим качеством.



2.7.1.2. Подсистема управления техническим обслуживанием и эксплуатацией станций и узлов междугородной сети (для простоты изложения далее - станций) поддерживает работоспособность станций в соответствии с критериями технического состояния и функционирования, предъявляемыми к междугородным телефонным станциям.



Подсистема управления техническим обслуживанием и эксплуатацией станции реализуется с помощью программных и аппаратных средств станции. Большая часть операций технического обслуживания станций выполняется автоматически и включается в общий алгоритм функционирования станции.



Основными объектами подсистемы техобслуживания станций являются:



- оборудование станции;



- оборудование междугородных каналов и линий;



- программное обеспечение станции.



2.7.1.2.1. Подсистема технического обслуживания оборудования станции выполняет следующие основные функции:



- контроль работоспособности оборудования и качества работы станции;



- аварийная сигнализация при неисправностях и превышениях допустимых порогов качества работы оборудования станции;



- осуществление блокировок и реконфигураций в оборудовании;



- диагностика и локализация при повреждении оборудования;



- восстановление неисправного оборудования и ввод его в конфигурацию станции;



- осуществление рестартов и инициализации работы станции;



- управление вводом/выводом информации по техническому обслуживанию.



2.7.1.2.2. Аварийные сообщения и аварийные сигналы на станциях коммутации разделены на категории в зависимости от срочности устранения неисправностей и отказов:



- критические аварии - неисправности и отказы устройств станции, которые вызывают полное или частичное прекращение работы станции или значительное ухудшение качества обслуживания вызовов и требуют немедленного вмешательства;



- срочные аварии - серьезные неисправности на станции, вызывающие частичное нарушение работы станции для одного или нескольких линейных окончаний и требующие срочного вмешательства в течение рабочего дня;



- несрочные аварии, уменьшающие доступность оборудования или станции, но не влияющие на обслуживание вызовов. Данные аварии не требуют немедленного вмешательства и могут быть устранены в часы наименьшей нагрузки.



Информация об авариях запоминается станцией в течение определенного времени, заданного в нормативно-технической документации, и поступает при востребовании техническим персоналом. Информация об авариях должна быть представлена в удобном для анализа виде.



Рестарты оборудования станции осуществляются с сохранением установленных соединений, тарификационных и статистических данных.



Устройства станции, находящиеся в фазе установления соединения при рестарте программно приводятся в исходное состояние.



2.7.1.2.3. Система ввода/вывода информации по техническому обслуживанию обеспечивает техническому персоналу управление и взаимодействие с подсистемой техобслуживания станции.



Взаимодействие технического персонала станции с терминалом системы технического обслуживания станции осуществляется на основе языка "человек-машина" (MML).



2.7.1.3. Контроль технического состояния телефонных каналов и трактов междугородной телефонной сети с целью обнаружения неработоспособных или работающих с неудовлетворительным качеством производится постоянно или периодически, автоматически или по заявке оператора.



В состав технических средств контроля каналов и линий входят:



- технические средства для автоматических испытаний каналов и линий;



- программные средства для наблюдения за характеристиками каналов и линий в процессе обслуживания реальной нагрузки;



- программные средства для функциональных испытаний каналов и линий;



- комплекс специализированных измерительных приборов для проведения ручных измерений.



Контролируемые параметры и характеристики каналов и линий приведены в разд.2.10.



Для контроля каналов ОКС должны предусматриваться программные и аппаратные средства техобслуживания ОКС, в соответствии с общей структурой системы эксплуатации.



2.7.1.3.1. Подсистема управления техобслуживанием междугородных каналов (МК), заказно-соединительных линий (ЗСЛ) и соединительных линий междугородных (СЛМ) выполняет такие функции, как:



- контроль состояния оборудования каналов и линий;



- локализация повреждений в оборудовании каналов и линий;



- формирование аварийной сигнализации при повреждениях оборудования МК, ЗСЛ, СЛМ;



- осуществление блокировок неисправных каналов и линий;



- контроль за устранением неисправностей в оборудовании каналов и линий;



- управление вводом/выводом информации по техническому обслуживанию каналов и линий.



Техническое обслуживание междугородных каналов и линий осуществляется при взаимодействии с системой технического обслуживания первичной сети.



Ответственность за организацию технического обслуживания междугородных каналов и линий возлагается на станцию, для которой данные каналы и линии являются исходящими.



2.7.1.3.2. Служба непрерывного контроля технического состояния цифровых каналов осуществляет контроль:



- наличия входного цифрового сигнала;



- циклового синхронизма;



- сверхциклового синхронизма;



- коэффициента ошибок в цифровом канале.



2.7.1.3.3. Периодический контроль включает:



- периодические испытания каналов с измерениями электрических параметров с помощью автоматической контрольно-испытательной аппаратуры АТМЕ;



- функциональные испытания междугородных линий.



Работоспособное состояние коммутируемого канала (линии) характеризуется безошибочным выполнением функций по установлению и разъединению соединений и нахождением значений основных электрических параметров в соответствии с эксплуатационными нормами.



2.7.1.3.4. Общие принципы автоматических испытаний междугородных каналов и линий на междугородной телефонной сети с помощью АТМЕ.



Контроль междугородных каналов и линий производится по коммутируемым участкам, т.е. раздельно и независимо для:



- каналов Прямого Пути (ПП);



- участков Обходного Промежуточного Пути (ОПП);



- участков Пути Последнего Выбора (ППB);



- заказно-соединительных линий;



- междугородных соединительных.



2.7.1.3.5. Программы АТМЕ обеспечивают:



- проверку функций каналов и линий по установлению/разъединению соединений;



- измерение электрических параметров, определяющих качество передачи по каналам и линиям данного типа.



Испытания участков телефонной сети производятся путем автоматического установления испытательных соединений по инициативе исходящих станций или узлов.



Результаты проверки междугородных линий накапливаются, обрабатываются и анализируются на исходящей станции. На основании анализа результатов проверок должны быть организованы мероприятия по улучшению работы линий.



Междугородные каналы и линии, использующие систему сигнализации ОКС N 7, контролируются с помощью АТМЕ только в части электрических параметров (контроль соответствует типу канала или линии).



Функции сигнализации контролируются непрерывно в рамках системы техобслуживания ОКС N 7.



2.7.1.3.6. Определение участка повреждения на каналах (линиях) всех типов осуществляется по схеме: коммутационное оборудование исходящей станции - система передачи - коммутационное оборудование входящей станции. Процедуры определения участка повреждения выполняются вручную или автоматически с использованием тестовых программ.



2.7.1.4. Подсистема управления техническим обслуживанием и эксплуатацией декадно-шаговых и координатных станций и узлов (для простоты изложения далее - станций) местных сетей поддерживает работоспособность станций в соответствии с критериями технического состояния и функционирования, предъявляемыми к станциям местных телефонных сетей.



Подсистема управления техническим обслуживанием и эксплуатацией станции реализуется аппаратными средствами станции, контрольно-испытательной аппаратурой (КИА) и техническими средствами ЦТЭ.



Часть операций технического обслуживания станций выполняется автоматически и включается в общий алгоритм функционирования станции.



Основными объектами подсистемы техобслуживания станций местной сети являются оборудование коммутации, абонентские и соединительные линии, абонентские установки и таксофоны.



2.7.1.4.1. При регламентации основных принципов подсистемы управления техническим обслуживанием и эксплуатацией декадно-шаговых и координатных станций следует использовать:



"Основные положения централизованной технической эксплуатации сооружений ГТС" (Министерство связи СССР, 1983 г.) и "Основные положения централизованной технической эксплуатации средств сельских телефонных сетей" (Министерство связи СССР, 1984 г.).



2.7.1.4.2. Техническое обслуживание оборудования местных телефонных сетей может осуществляться с использованием - контрольно-корректирующего, профилактического и статистического методов.



Определение метода технического обслуживания приведено в п.2.7.1.1.5.



Выбор метода технического обслуживания определяется:



- надежностью оборудования;



- наличием оборудования, фиксирующего появление и частоту возникновения повреждений и определяющего степень их влияния на качество обслуживания вызовов;



- наличием КИА, позволяющей определить характер и место возникновения повреждения;



- наличием средств, позволяющих обеспечить работу станции (узла) с заданным качеством обслуживания нагрузки при некотором числе повреждений (резервирование оборудования, повторное искание и т.д.);



- наличием автоматических средств для обработки и анализа статистических данных, полученных от системы контроля.



2.7.1.4.3. При определении конкретных методов технического обслуживания и эксплуатации декадно-шаговых станций следует учитывать большой физический износ коммутационного оборудования. Поэтому на декадно-шаговых станциях необходимо проводить профилактические работы с выборочной заменой оборудования.



Замена износившегося декадно-шагового оборудования (например, искателей, ламелей, релейных соединителей) в больших объемах нецелесообразна, в этом случае необходим демонтаж устаревших декадно-шаговых станций и установка цифровых.



2.7.1.4.4. Контроль качества функционирования оборудования декадно-шаговых АТС должен осуществляться, в основном, по параметрам работоспособности искателей. Кроме того, должен обеспечиваться статистический контроль исправности линейных комплектов по средней длительности их занятия.



Контроль качества функционирования оборудования координатных АТС включает в себя статистический контроль числа соединений, не установленных по техническим причинам управляющими устройствами, статистический контроль исправности линейных комплектов по средней длительности их занятия и контроль статистической однородности номеров, принимаемых и передаваемых регистрами.



2.7.1.5. Подсистема управления техническим обслуживанием и эксплуатацией цифровых станций и узлов местных телефонных сетей (для простоты изложения далее - станций) поддерживает работоспособность станций в соответствии с критериями технического состояния и функционирования, предъявляемыми к местным телефонным станциям.



Подсистема управления техническим обслуживанием и эксплуатацией станции реализуется с помощью программных и аппаратных средств станции. Большая часть операций технического обслуживания станций выполняется автоматически и включается в общий алгоритм функционирования станции.



2.7.1.5.1. Функции техобслуживания оборудования станций местных телефонных сетей в части выявления и устранения повреждений аналогичны функциям техобслуживания оборудования станций междугородной телефонной сети, регламентированных выше в пп.2.7.1.2.2-2.7.1.2.10.



2.7.1.5.2. На АТС с программным управлением должно максимально использоваться дистанционное управление с ЦТЭ.



Дистанционное управление осуществляется оператором ЦТЭ или автоматически по командам управляющего комплекса ЦТЭ в соответствии с ранее записанной программой и реальной ситуацией на местной телефонной сети.



Автоматическое управление местными телефонными сетями в перспективе должно быть основным.



Целесообразно, чтобы оператор ЦТЭ и оператор на АТС имели одинаковые возможности управления. Приоритетность выполнения команд оператора ЦТЭ и оператора на АТС требует дальнейшего изучения.



2.7.1.5.3. Для каждого типа цифровых станций на ЦТЭ на переходный период может устанавливаться оборудование, соответствующее спецификации сигналов между ЦТЭ и цифровыми станциями определенного типа. В перспективе спецификация сигналов между ЦТЭ и цифровыми станциями всех типов должна быть унифицирована.



2.7.1.6. Испытание соединительных линий на координатных и декадно-шаговых станциях местных телефонных сетей производится с помощью КИА, устанавливаемой на станции и зависит от типа станции.



2.7.1.6.1. Для комплексной проверки оборудования первичной сети и коммутационного оборудования при связи между координатными и декадно-шаговыми станциями следует использовать аппаратуру для проведения контрольных вызовов, например АККС.



2.7.1.7. Контроль работоспособности цифровых линий на цифровых станциях местных телефонных сетей осуществляться непрерывно с помощью аппаратно-программных средств данных станций.



Техническое обслуживание соединительных линий осуществляется при взаимодействии с системой технического обслуживания первичной сети.



Ответственность за организацию технического обслуживания соединительных линий возлагается на станцию, для которой данные соединительные линии являются исходящими.



2.7.1.8. Процесс цифровизации телефонной сети позволит использовать новые возможности для совершенствования, автоматизации и централизации процессов эксплуатации.



В частности, можно достичь:



- большей гибкости в организации техобслуживания и административного управления;



- эффективного использования высокопроизводительных компьютерных средств;



- использования более оптимальных форматов данных и создание общих баз данных;



- повышения показателя готовности систем передачи и коммутации;



- улучшения качества обслуживания;



- снижения стоимости эксплуатации.



2.7.1.9. Цифровизация телефонной сети, унификация, автоматизация и централизация процессов техэксплуатации создают предпосылки для разработки и внедрения сети управления электросвязью.



На начальном периоде внедрения сети управления электросвязью сохранится разделение сети на первичную и вторичную и низкий уровень автоматизации процессов техобслуживания на многих объектах сети.



В ходе цифровизации сети и при переходе от автономных систем техэксплуатации, закрепленных за определенными элементами сети, к сети управления электросвязью должны быть выработаны общие принципы планирования и функционирования сети управления электросвязью.



2.7.2. Управление сетью



2.7.2.1. Управление телефонной сетью общего пользования (ТфОП) представляет комплекс административно-организационных и оперативно-технических мероприятий операторов связи, обеспечивающих эффективную работу станций и узлов при повреждениях и перегрузках сети путем поддержания ее пропускной способности на максимально возможном уровне и сведения к минимуму ухудшения качества обслуживания вызовов за счет оптимального использования на станциях и узлах всех ресурсов телефонной сети.



В функции административно-организационного управления входят предотвращение ухудшения качества работы телефонной сети и использование средств связи, а также обеспечение надежности сети.



В функции оперативно-технического управления входят устранение в оперативной обстановке перегрузок, возникающих при авариях, повреждениях, стихийных бедствиях, крупных политических событиях и др. Оперативно-техническое управление, в отличие от административно-организационного управления, осуществляется в реальном масштабе времени и требует специальных технических средств.



На местной, междугородной, международной и внутризоновых сетях должно использоваться административно-организационное и оперативно-техническое управление.



По месту размещения этих средств оперативно-техническое управление подразделяется на:



- децентрализованное (местное) управление, при котором все технические средства управления находятся на станциях и узлах;



- централизованное (удаленное) управление, при котором средства анализа состояния сети и выработки управляющих команд сосредоточены в центре управления, а средства контроля состояния объектов управления и исполнения управляющих команд находятся на станциях и узлах.



Центр управления сетью обслуживает несколько станций и узлов и связан с ними системой передачи данных.



2.7.2.1.1. Далее рассматривается оперативно-техническое управление междугородной телефонной сетью, однако нижеизложенные основные положения в равной мере относятся к управлению международной и внутризоновыми телефонными сетями.



В зависимости от объекта управления оперативно-техническое управление междугородной телефонной сетью подразделяется на управление структурой сети (способ "расширяющего" управления) и на управление потоками нагрузки (защитный способ управления).



Управление структурой междугородной телефонной сети может осуществляться посредством:



- изменения емкости имеющихся пучков каналов;



- образования новых прямых и обходных путей;



- образования дополнительных обходных путей (ДОП), не предусмотренных в структуре сети при нормальном режиме ее работы для вызовов с данным междугородным кодом.



В качестве ДОП могут быть использованы обходные пути к удаленным УАК (ОТС), если они в текущий момент времени имеют резерв пропускной способности для обслуживания дополнительной нагрузки. Оптимальная перемаршрутизация вызовов по ДОП в различные часы суток и дни недели с учетом разницы ЧНН составляет основу динамического управления сетью.



Управление потоками нагрузки может осуществляться путем ограничения сброса нагрузки на пути последнего выбора и путем ограничения объема поступающей нагрузки.



Указанные меры составляют основу оперативного управления нагрузкой.



Динамическое управление сетью должно обеспечивать достаточный выбор дополнительных обходных путей в период перегрузки основных путей для обеспечения заданного качества обслуживания вызовов с данным междугородным кодом (или группой кодов), а оперативное управление нагрузкой предназначено для защиты от перегрузки путей последнего выбора (ППВ), как общесетевых ресурсов, перегрузка которых может вызвать ухудшение работы сети в целом.



Оперативно-техническое управление междугородной сетью решает задачи динамического управления этой сетью и оперативного управления нагрузкой на ней.



2.7.2.1.2. Управление потоками нагрузки (защитное управление) вводится при невозможности использования методов управления структурой сети или, если в результате их введения не достигнут желаемый эффект. Оно вводится для того, чтобы воспрепятствовать распространению перегрузки на сети путем ограничения обычного доступа к сетевым ресурсам, например, к пучку каналов или соединительных линий с целью предотвращения их перегрузки.



В настоящее время на междугородной телефонной сети отсутствует оперативно-техническое управление сетью, что является одной из основных причин ее неэффективного функционирования.



Ниже излагаются требования к разработке системы оперативно-технического управления междугородной телефонной сетью, входящей в состав станции или узла.



2.7.2.2. Система оперативно-технического управления сетью должна содержать комплекс аппаратно-программных средств.



В состав аппаратных средств системы управления должны входить:



- интеллектуальный терминал управления в виде ПЭВМ, взаимодействующей с управляющим комплексом станции (узла) и содержащей дисплей, принтер и устройства передачи данных;



- устройство "механический голос", входящее в состав АМТС и предназначенное для информирования абонентов и телефонистов о перегрузках, неисправностях и необходимости воздержаться от повторного набора.



2.7.2.2.1. В состав программных средств системы управления должны входить программы:



- сбора, расчета, отображения и анализа оперативных данных о состоянии контролируемых объектов (пучков каналов, соединительных линий, управляющего комплекса и др.);



- выработки и реализации команд по управлению сетью;



- взаимодействия с центрами управления сетью.



Система управления существующей междугородной телефонной сетью должна разрабатываться с учетом структуры существующей междугородной телефонной сети, содержащей два-три уровня иерархии и обходы, на которые осуществляется сброс избыточной нагрузки, а также принципов управления соединением и системы обслуживания вызовов с различной категорией приоритета. Она должна обеспечивать как децентрализованное, так и централизованное управление сетью.



Централизованное управление сетью является более перспективным, его внедрение и распространение позволит создать предпосылки для внедрения сети управления электросвязью (TMN).



2.7.2.3. В настоящее время организационная структура оперативно-технического управления сетью находится в стадии проработки, которая будет завершена после разработки концептуальных положений системы управления ВСС России.



В зависимости от внешних условий функционирования сети оперативно-техническое управление междугородной телефонной сетью можно представить как одно- или двухуровневую структуру, включающую;



- Главный центр управления междугородной телефонной сетью;



- центры управления сетью операторов связи АО "Россвязьинформ" (бывшие ГПСИ), ТЦКУ (в Москве СПКУ ММТ - служба производственного контроля и управления Московского международного и междугородного телефона) при АМТС (ОТС, ОС, УАК).



В нормальных условиях функционирования междугородной телефонной сети операторы зоновых сетей являются равноправными, экономически независимыми субъектами. При управлении ресурсами междугородной телефонной сети они взаимодействуют между собой на договорной основе как партнеры. При этом используется одноуровневая структура управления, при которой операторы сетей оказывают записанные в договоре взаимные услуги, связанные с оповещением друг друга об условиях прохождения трафика партнера за пределами его телефонной территории на промежуточных и конечном участках установления соединения, а также о труднодоступных кодах, степени перегрузки пункта назначения, рекомендуемой величине ограничения нагрузки к нему и пр.



В условиях ЧС используется централизованная двухуровневая структура управления. В этом случае операторы сетей взаимодействуют с ГЦУ, которому на этот период Администрацией связи (Министерством связи России) предоставляется право единоначального распоряжения всеми ресурсами междугородной сети ТфОП.



Это взаимодействие включает, с одной стороны, оперативное предоставление всеми операторами сетей первичных данных о своем исходящем междугородном трафике, его распределении по прямому и обходным путям на всех участках прохождения трафика в пределах телефонной территории оператора; с другой стороны, - оперативный расчет Главным центром управления матрицы нагрузок на сети ТфОП по представленным данным, ее анализ и выдача операторам сетей управляющих команд по его изменению в интересах всей сети, исходя из конкретных задач, решаемых Администрацией связи в условиях ЧС.



2.7.2.4. Взаимодействие систем управления первичной сетью и вторичной междугородной телефонной сетью должно осуществляться операторами сетей на договорной основе на этапе подготовки эксплуатационно-технической документации, необходимой для административно-организационного управления, а также в оперативной обстановке.



На этапе подготовки эксплуатационно-технической документации предусматривается передача в центры управления междугородной телефонной сетью годовых планов управления первичной сетью по проведению ремонтно-настроечных работ, сроков и объемов внеплановых ремонтно-настроечных работ, а также графиков обходов и замены каналов и трактов первичной сети.



При разработке графиков обходов и замен в аварийных ситуациях и ситуациях, связанных с проведением плановых и внеплановых ремонтно-настроечных работ, системой управления первичной сетью должна предусматриваться замена в полном объеме поврежденных каналов, используемых междугородной телефонной сетью для обслуживания вызовов I и II категорий, и в возможном объеме - всех остальных каналов междугородной телефонной сети.



Взаимодействие систем управления первичной и вторичной междугородной телефонной сетями в оперативной обстановке осуществляется при возникновении ситуаций, связанных с:



- оповещениями при авариях и восстановлении линий связи, линейных и групповых трактов, в которых заинтересована междугородная телефонная сеть, плановых и внеплановых ремонтно-настроечных работах, изъятии из эксплуатации каналов, используемых междугородной телефонной сетью;



- выполнением запросов телефонной сети (при значительных и длительных перегрузках на междугородной телефонной сети, вызванных крупными политическими событиями, стихийными бедствиями, авариями на первичной сети и т.д.) по организации дополнительных каналов в отдельных направлениях (при наличии резервной или временно незадействованной емкости соответствующих АМТС или за счет других направлений) в соответствии с возможностями первичной сети;



- управлением каналами спутниковой связи для использования их в различные периоды суток в различных направлениях (по расписанию и по заявке вторичной телефонной сети);



- управлением по переключению каналов при выходе из строя транзитных узлов.



2.7.2.5. Управление на местных телефонных сетях осуществляется по таким же принципам, как и для междугородной сети, изложенным выше.



Управление заключается в установлении маршрутов прямых и обходных связей при связи между цифровыми станциями, а также в ограничении исходящей и входящей нагрузок для отдельных групп абонентов цифровых станций. Вышеперечисленные команды задаются на определенные интервалы времени.



2.7.2.6. В перспективе управление сетью ТфОП должно осуществляться в соответствии с утвержденной концепцией управления сетями ВСС России. В настоящее время утверждены только "Концептуальные положения управления сетями ВСС России".



2.7.3. Электропитание



2.7.3.1. На станциях телефонной сети общего пользования (ТфОП) должна оборудоваться электроустановка (ЭУ), обеспечивающая электропитание аппаратуры, освещение и функционирование других устройств, связанных с жизнедеятельностью предприятия, как в нормальных, так и в аварийных условиях.



2.7.3.2. Электропитающая установка станции предназначена для преобразования, регулирования, распределения и обеспечения подачи напряжений постоянного и переменного тока, необходимых для нормальной работы аппаратуры станции. В состав ЭПУ входят выпрямительные устройства, аккумуляторные батареи, установки бесперебойного питания постоянным или переменным током, преобразователи и стабилизаторы напряжения, необходимые для обеспечения заданных показателей опорного напряжения, коммутационное оборудование и токораспределительные сети, связывающие между собой оборудование электропитания и аппаратуру станции.



2.7.3.3. Основными источниками электроэнергии для станций должны являться энергосистемы. Качество электроэнергии, подводимой к электроприемникам, должно отвечать требованиям #M12291 1200006034ГОСТ 13109-87#S.



Переключение нагрузки при отключении одного из питающих фидеров должно осуществляться с помощью устройства автоматического ввода резерва.



2.7.3.4. Резервирование внешнего электроснабжения при длительном отключении сети должно осуществляться, как правило, от собственных автоматизированных дизельных электростанций. Допускается применение передвижных электростанций для резервирования внешнего электроснабжения телефонных станций малой емкости городской и сельской вторичных сетей.



2.7.3.5. Для обеспечения требований по надежности ЭПУ и бесперебойности подачи энергии на аппаратуру должны применяться ЭПУ с аккумуляторными батареями. Аккумуляторы обеспечивают подачу энергии на время аварии до запуска резервной энергосистемы, защищают аппаратуру от толчков и помех в сети, а также обеспечивают работу аппаратуры на время ремонта резерва.



Для аппаратуры, потребляющей переменный ток, напряжение батареи преобразуется в переменное с помощью статических инверторов.



При использовании инверторов должно применяться опорное напряжение -60В.



Аккумуляторная батарея, входящая в состав ЭПУ, должна находиться в режиме постоянного подзаряда. При этом, в зависимости от конкретных условий, могут быть применены ЭПУ постоянного тока с:



- подключенной к нагрузке батареей и регулированием выходного напряжения;



- подключенной к нагрузке батареей и без регулирования выходного напряжения;



- отделенной от нагрузки батареей. Применяются, как правило, стационарные свинцовые закрытые или герметизированные аккумуляторы.



Помещения, в которых устанавливаются аккумуляторные батареи, должны удовлетворять требованиям #M12291 1200003114ПУЭ#S.



2.7.3.6. Аппаратура, потребляющая постоянный ток, должна быть рассчитана на номинальное напряжение -60 В.



Кроме того, в связи с закупками импортного оборудования и деятельностью совместных предприятий вводится номинальное напряжение -48 В.



В настоящее время ведется проработка #M12291 1200016522ГОСТ 5237-83#S, в частности, с целью введения номинального напряжения -48 В, как идентичного номинальному напряжению -60 В.



Допустимые отклонения рабочего напряжения от выбранного номинального значения не должны превышать ±20%.



Требования к динамическим изменениям напряжения и напряжению пульсации на входе питания аппаратуры должны удовлетворять требованиям #M12291 1200016522ГОСТ 5237-83#S.



Для каждого номинала питающего напряжения на предприятии связи, как правило, должна быть предусмотрена отдельная ЭПУ. Допускается в обоснованных случаях применение преобразователей напряжения для обеспечения питанием от общей ЭПУ аппаратуры с различными номинальными напряжениями.



2.7.3.7. Распределение напряжения питания по стойкам аппаратуры должно осуществляться через токораспределительные устройства (стойки), которые должны входить в состав комплекса аппаратуры станции.



2.7.3.8. Среднее расчетное время наработки на отказ ЭПУ должно быть не менее 1,5·10 ч при коэффициенте готовности К, равном 0,999993.



Время ремонта ЭПУ должно быть не более 1 ч. При установке ЭПУ на необслуживаемой станции время подъезда к ней не должно превышать 3,5 ч.



Критерием отказа ЭПУ является прекращение подачи или выход за установленные пределы питающего напряжения на вводных зажимах щитов или стоек токораспределения, а при их отсутствии - на вводных зажимах аппаратуры.



2.7.3.9. Преобразование напряжения питания стоек аппаратуры в напряжения, требуемые для питания ее отдельных функциональных узлов, должно осуществляться в стойках. КПД преобразователей напряжения должен быть не ниже 85% (средневзвешенное значение).



Преобразователь напряжения может быть выполнен как в виде отдельного блока (ИВЭ), так и совмещенным с питаемыми им функциональными узлами.



2.7.3.10. Оборудование электроустановок, включая оборудование ЭПУ, должно соответствовать ГОСТ 25012-81 по предъявляемым к нему общим техническим требованиям, методам контроля и испытаний.



2.7.3.11. Радиопомехи, излучаемые и наводимые оборудованием электропитания, должны регламентироваться существующими нормами допускаемых индустриальных помех (нормы 9-93).



2.7.3.12. Устройства рабочего заземления должны проектироваться в соответствии с #M12291 1200006983ГОСТ 464-79#S.



Аппаратура должна удовлетворять требованиям технических условий при возникновении пульсации напряжения ЭПУ, статических изменениях напряжения питания и частоты, динамических изменениях напряжения питания.



Должны быть приняты меры, исключающие появление на зажимах аппаратуры питания динамических изменений напряжения, выходящих за пределы требований #M12291 1200016522ГОСТ 5237-83#S.



При повреждении любой из стоек аппаратуры и ее отключении защитным устройством остальная часть аппаратуры должна нормально работать.



2.7.3.13. Предприятия связи местной телефонной сети по надежности электроснабжения относятся к особой группе первой категории, к первой и второй категориям надежности.



К особой группе первой категории относятся городские АТС емкостью свыше 3000 номеров, узлы ГТС, сельские центральные АТС и сельско-пригородные узлы. По второй категории допускается электроснабжение городских подстанций электромеханических систем емкостью до 3000 номеров. Все остальные объекты местной телефонной сети должны обеспечиваться электроэнергией по категории надежности не ниже первой.



Организация внешнего электроснабжения, а также его резервирование по цепям переменного и постоянного тока осуществляется в зависимости от емкости АТС, районирования сети и требований к надежности электроснабжения. Соответствующие технические средства, обеспечивающие заданные требования по надежности электроснабжения, определяются в соответствии с действующими нормами проектирования.



Для питания аппаратуры местных телефонных сетей в зависимости от требований к качеству питающего напряжения постоянного тока может быть применена одна из указанных в п.2.7.3.5 ЭПУ с заземленным положительным полюсом, обеспечивающая бесперебойное питание аппаратуры.



Кроме этого, для концентраторов и подстанций в соответствии с действующими нормами проектирования допускается применение безаккумуляторной системы с перерывом питания аппаратуры на время пропадания внешнего электроснабжения или на время перехода с одного источника внешнего электроснабжения, который отключился по какой-то причине, на другой.



ТРС постоянного тока для питания коммутационной аппаратуры электромеханических систем местной телефонной сети построена по магистрально-рядовому принципу.



Для электропитания электронных и квазиэлектронных станций коммутации, а также полупроводниковой аппаратуры систем передачи, применяемой на местной телефонной сети, должна использоваться магистрально-полурадиальная ТРС. В отдельных случаях, при соответствующем технико-экономическом обосновании, допускается применять полурадиальную и радиальную схемы ТРС.



2.7.3.14. Предприятия связи междугородной ТфОП (узлы автоматической коммутации и междугородные телефонные станции) по надежности электроснабжения, относятся к особой группе первой категории.



Организация внешнего электроснабжения, а также его резервирование по цепям переменного и постоянного тока осуществляется в зависимости от назначения объекта, числа коммутируемых линий и каналов. Соответствующие технические средства, обеспечивающие заданные требования по надежности электроснабжения, определяются в соответствии с действующими нормами проектирования. Как правило, на предприятиях междугородной сети резервирование по переменному току осуществляется от трех независимых внешних источников питания переменного тока или от двух независимых источников и собственной дизельной электростанции. Резервирование по постоянному току обеспечивается путем установки двухгруппной аккумуляторной батареи с запасом емкости каждой из групп на время не менее 0,5 ч.



Для напряжений -60 и -24 В должны применяться, как правило, отдельные ЭПУ. При небольших потребляемых мощностях по напряжению -24 В допускается электропитание от одного основного источника -60 В с применением специально разработанных преобразователей напряжения 60 В в напряжение 24 В.



ТРС постоянного тока для предприятий междугородной телефонной сети должна быть построена, как правило, по магистрально-полурадиальной схеме, причем рекомендуется в состав комплекса аппаратуры включать стойки токораспределения и защиты СТРЗ, обеспечивающие ограничение импульсных напряжений на вводе стоек аппаратуры в соответствии с требованиями #M12291 1200016522ГОСТ 5237-83#S.



2.7.4. Метрологическое обеспечение ТфОП



2.7.4.1. Под метрологическим обеспечением (МО) понимается деятельность метрологических служб, направленная на создание, правильный выбор и применение средств измерений, разработку и применение метрологических правил и норм, выполнение других метрологических работ, необходимых для достижения единства и требуемой точности измерений с целью обеспечения высокого качества услуг связи, предоставляемых потребителям, повышение производительности труда при технической эксплуатации средств ТфОП.



МО должно осуществляться на основании #M12291 9004351Закона Российской Федерации "Об обеспечении единства измерений"#S, введенного в действие с 1.06.93 г., и разработанной на его основе нормативной документации, устанавливающей правила МО в отрасли "Связь".



Развитие МО должно осуществляться путем решения комплекса организационных, научно-технических и экономических проблем по следующим направлениям:



- организационные основы МО (организация и обеспечение эффективной работы метрологических служб предприятий связи);



- научно-методические основы МО;



- технические основы МО.



Организационной основой метрологического обеспечения телефонной сети являются метрологические службы предприятий связи, предоставляющие потребителям услуги междугородной и местной сети связи. Эти метрологические службы независимо от формы собственности предприятий входят в структуру метрологической службы Министерства связи Российской Федерации.



2.7.4.2. К основным задачам метрологической службы предприятия относятся:



- обеспечение единства и требуемой точности измерений, повышение уровня метрологического обеспечения эксплуатации средств коммутации и передачи и качества услуг связи, предоставляемых пользователям;



- внедрение в практику современных методов и средств измерений, направленных на повышение эффективности функционирования систем коммутации и качества услуг связи, предоставляемых пользователям;



- организация и проведение калибровки или поверки (при условии аккредитации на право поверки) и ремонта средств измерений, находящихся в эксплуатации, своевременное представление средств измерений на поверку (при отсутствии аккредитации на право поверки);



- проведение метрологической аттестации методик выполнения измерений, а также участие в аттестации средств испытаний и контроля;



- проведение работ по метрологическому обеспечению вводимых в эксплуатацию средств коммутации и передачи;



- осуществление метрологического надзора за состоянием и применением средств измерений, аттестованных методик выполнения измерений, поверочных средств, нормативных документов по обеспечению единства измерений.



2.7.4.3. В соответствии с поставленными задачами метрологическая служба эксплуатационного предприятия связи должна:



- изучать потребности в средствах измерений, контроля и испытаний, технических средств для поверки и калибровки, подготавливать предложения по их разработке и приобретению, согласовывать и формировать заявки на приобретение средств измерений, в том числе импортных;



- участвовать в аттестации средств испытаний и контроля, в разработке программ и методик их аттестации;



- участвовать в проведении работ по унификации, стандартизации и аттестации методик выполнения измерений;



- внедрять стандарты, а также другие НД, регламентирующие нормы точности измерений, методики выполнения измерений, методики поверки и калибровки средств измерений и т.п.;



- организовывать и проводить учет средств измерений, а также периодической поверки, калибровки и ремонта их;



- осуществлять метрологический надзор за соблюдением метрологических норм и правил;



- осуществлять взаимодействие с органами Государственной метрологической службы, метрологической службой Минсвязи России по вопросам обеспечения единства измерений, содействия лицам, осуществляющим государственный и ведомственный (Минсвязи России) метрологический надзор.



2.7.4.4. Для осуществления научно-методического руководства работами по метрологическому обеспечению отрасли "Связь" метрологическая служба опирается на базовые организации по метрологическому обеспечению в соответствии с закрепленными за ними областями.



2.7.4.4.1. Базовыми организациями метрологической службы отрасли, следящими за выполнением работ по обеспечению единства и требуемой точности измерений являются:



- по междугородной связи (магистральная и внутризоновая, первичные сети, междугородная и внутризоновые телефонные сети) - ЦНИИС;



- по местной телефонной связи - ЛОНИИС.



2.7.4.4.2. На базовую организацию возлагается:



- проведение систематического анализа состояния измерений и метрологического обеспечения на телефонных сетях связи с целью правильного определения приоритетов в решении задач метрологического обеспечения;



- участие в разработке современных методов и средств измерений, автоматизированного контрольно-измерительного оборудования, информационно-измерительных систем и комплексов, поверочного оборудования специализированных средств измерений, используемых на телефонных сетях связи;



- проведение работ по установлению соответствия номенклатуры измеряемых параметров, норм точности измерений и применяемых средств измерений требованиям к нормам точности измерений каналов, трактов и оборудования связи, а также обеспечивающих качество услуг связи;



- проведение метрологической аттестации методик, а также участие в аттестации средств испытаний и контроля;



- создание и ведение банка данных типов средств измерений для телефонных сетей связи;



- изучение потребности в средствах измерений, в том числе импортных, а также образцовых средств измерений для поверки специализированных средств измерений, подготовка предложений по их разработке, определение исходных технических требований на разработку;



- разработка и внедрение НД, регламентирующей вопросы метрологического обеспечения подотрасли.



2.7.4.5. Для совершенствования технической эксплуатации парк рабочих средств измерений должен периодически обновляться и пополняться.



При разработке новых средств измерений должна учитываться концепция развития оборудования телефонной сети в отношении эксплуатационных измерений и метрологического обеспечения.



Основной задачей организации эксплуатационных измерений является обеспечение минимальных затрат ручного труда и времени для проведения измерений, использование средств, позволяющих получить максимальные удобства для техперсонала при более высоких функциональных возможностях, а также вывод из эксплуатации оборудования станций, каналов и линий с минимальными затратами времени.



Для систем коммутации с программным управлением на телефонной сети задача проведения измерений и испытаний каналов и линий должна решаться реализацией программно-аппаратного комплекса аппаратуры контроля каналов и линий - АТМЕ.



Степень автоматизации как при создании конкретных средств измерения, так и подсистемы измерений на конкретном объекте должна определяться с учетом технико-экономических показателей, т.е. сложности и стоимости аппаратуры, частости и эффективности ее использования.



2.7.4.6. Основными направлениями развития эксплуатационных измерений на узлах и станциях междугородной телефонной сети, которые должны быть учтены при создании соответствующих технических средств измерений, являются:



- создание и внедрение на узлах и станциях коммутации подсистемы автоматизированных измерений с встроенными средствами измерений, соответствующими Рекомендации МСЭ-Т О.22;



- применение средств измерений, обеспечивающих проведение контрольных измерений без нарушения соединений и закрытия связи как на цифровых, так и аналоговых каналах и линиях;



- разработка новых средств измерений для выполнения различных функций технической эксплуатации для существующих типов станций телефонной сети, не подлежащих в ближайшее время замене и не содержащих встроенных средств контроля для организации автоматизированных измерений;



- создание приборов для анализа качества передачи стандартных протоколов систем сигнализации;



- применение более сложных средств измерения в ремонтных мастерских или в случаях сложных повреждений.



2.7.4.7. Все средства измерения, предназначенные для использования на телефонной сети связи, в том числе и импортные, прежде чем они будут допущены к применению должны проходить испытания для определения их типа.







2.8. Учет стоимости и расчет с абонентами. Взаиморасчеты с операторами связи



2.8.1. Учет стоимости и расчет с абонентами на местных сетях



2.8.1.1. Система тарификации



2.8.1.1.1. Тарифы на услуги связи на местных, междугородной и международной сетях являются договорными ценами, по которым предприятие связи реализует их различным потребителям.



В системе телефонной связи к основным услугам при передаче сообщений по местным сетям относятся: телефонный разговор, видеоразговор, передача данных, факсимильные сообщения и сообщения электронной почты.



2.8.1.1.2. Тарификация услуг местной телефонной связи должна производиться по одному из следующих способов:



- на основе абонементной платы - для телефонных сетей, не переведенных на повременную оплату;



- на основе комбинированной системы с применением повременного учета и абонементной платы.



Размер абонементной платы устанавливается с учетом:



- статуса абонентов (госбюджетные организации, хозрасчетные организации, коммунальные квартиры, отдельные квартиры);



- типа оконечного абонентского устройства.



На АТС электронных систем предусматривается предоставление абонентам местной телефонной сети услуг ISDN, тарифы на которые должны быть выше традиционных.



2.8.1.2. Учет стоимости услуг телефонной связи на местных сетях



2.8.1.2.1. Назначение учета стоимости состоит:



- в получении абонементной платы, компенсирующей затраты на производство услуг и создающей прибыль, необходимую для расширения производства;



- в повышении эффективности функционирования местных сетей в условиях роста телефонной активности абонентов.



2.8.1.2.2. При местной связи повременный учет стоимости основных услуг для абонентов местной сети осуществляется на АТС. Учет производится путем регистрации информации о разговорах с телефонного аппарата абонента, их числа и продолжительности.



Учет стоимости местных разговоров для абонентов УПАТС должен осуществляться на ГАТС. Учет на ней производится суммарно по каждой УПАТС путем регистрации времени занятия исходящих соединительных линий от УПАТС. При необходимости на ГАТС должна быть предусмотрена возможность организации учета стоимости отдельно для каждого абонента УПАТС. ГАТС осуществляет также учет стоимости платных справочных служб.



2.8.1.3. Расчет с абонентами за услуги местной телефонной связи



2.8.1.3.1. Расчеты с абонентами за услуги телефонной связи должны производиться в соответствии с #M12293 0 9005884 3154 24572 787539 2392261518 4264994108 106 8011479 584910322"Правилами предоставления услуг местными телефонными сетями"#S. Система расчетов должна выполнять следующие функции:



- сбор данных о предоставленных услугах, зафиксированных аппаратурой учета стоимости АТС;



- определение сумм оплаты для каждого абонента на основе данных аппаратуры учета стоимости и действующих тарифов;



- оповещение абонентов о начисленных суммах, подлежащих оплате;



- контроль оплаты абонентами предоставленных услуг в установленные сроки;



- проведение мероприятий по взысканию платы с неплательщиков;



- рассмотрение претензий абонентов по поводу выставленных сумм к оплате, выдача соответствующих справок и проведение перерасчетов;



- создание и ведение абонентских и адресных картотек.



2.8.1.3.2. Сбор данных, определение сумм оплаты, оповещение абонентов, контроль оплаты, создание и ведение абонентских и адресных картотек должны осуществляться централизованно путем автоматизированной обработки данных на вычислительных центрах.



2.8.1.3.3. Взыскание платы с неплательщиков, рассмотрение претензий абонентов по вопросам оплаты услуг должны осуществляться специальными группами работников, организуемыми при телефонных узлах (ТУ) местных телефонных сетей, районных узлах связи (РУС) или городских узлах связи (ГУС).



2.8.1.3.4. Автоматизированная обработка данных на ВЦ включает следующие процессы:



- прием и ввод в ЭВМ первичных данных учета стоимости, поступающих на ВЦ с АТС (данные о стоимости местных разговоров), с ТУ и РУС (данные по корректировке карточек), из пунктов оплаты (данные об оплате счетов), из отделений Сбербанка (данные об оплате платежных требований);



- определение сумм оплаты за местные телефонные разговоры;



- разделение потока данных о телефонных разговорах по категориям абонентов (квартирные, организации, гостиницы);



- накопление информации по каждому абоненту за расчетный период;



- передача в гостиницы оперативных сведений по оплате услуг местной связи, осуществленных абонентами гостиниц;



- формирование и печать платежных документов;



- контроль оплаты, который осуществляется путем сравнения выставленных сумм и сведений об оплате по каждому расчетному периоду;



- формирование списков абонентов, имеющих задолженность;



- создание и ведение абонентских и адресных картотек;



- выдачу статистических и бухгалтерских документов;



- организацию и ведение архива первичной и выходной информации.



2.8.1.3.5. Доставка первичных данных об услугах с АТС на ВЦ должна осуществляться путем автоматического сбора и передачи данных с аппаратуры учета стоимости на пункт сбора РУС или ТУ (при узловом делении городской телефонной сети) и дальнейшей передачи с пункта сбора на ВЦ.



2.8.1.3.6. На ВЦ должна быть создана и регулярно обновляться справочная база данных, содержащая абонентские и адресные картотеки. Передача данных для корректировки картотек должна осуществляться из РУС или ТУ непосредственно после возникновения изменений.



2.8.1.3.7. Величина повременной оплаты за местные разговоры определяется как разность показаний абонентских счетчиков устройств учета стоимости в конце и начале расчетного периода.



2.8.1.3.8. По всем видам услуг ТфОП, предоставленным за расчетный период, абоненту должен выставляться единый платежный документ по требованию абонента в соответствии с правилами предоставления услуг производится расшифровка данных.



2.8.1.3.9. Оповещение абонентов о начисленных суммах, подлежащих оплате за расчетный период, может осуществляться путем выставления платежных документов.



Жалобы принимаются в течение 6 месяцев с момента выставления платежных документов.



2.8.1.3.10. Платежным документом для абонентов организаций (учрежденческого сектора) является платежное требование, которое должно направляться в соответствующие отделения Сбербанка не реже двух раз в месяц. Оплата платежных требований должна осуществляться через банк в безакцептной форме, т.е. путем перечисления сумм, указанных в платежных требованиях, с расчетных счетов абонентов на расчетный счет предприятий связи с зачетом авансовых выплат.



В платежном требовании должны быть указаны:



- индекс предприятия;



- дата выставления документа;



- наименование плательщика;



- наименование получателя;



- номер расчетного счета плательщика;



- номер расчетного счета получателя;



- код банковской операции;



- расчетный период;



- сумма к выставлению.



Оплаченные платежные требования должны доставляться из банка на предприятие связи, производящее расчеты.



2.8.1.3.11. Контроль оплаты абонентами выставленных платежных документов должен осуществляться после истечения установленных сроков оплаты платежных документов.



2.8.1.3.12. Доставка данных об оплате услуг из пунктов оплаты, расположенных в районах области, на ВЦ должна проводиться в два этапа. Первый этап - доставка автотранспортом документов оплаты или машинных носителей с данными об оплате из пунктов оплаты районов в РУС. Второй этап - передача данных об оплате из пунктов оплаты областного центра должна осуществляться непосредственно на ВЦ по почте или автотранспортом. Оплаченные платежные требования должны доставляться из отделений Госбанка на ВЦ автотранспортом с курьером.



2.8.1.3.13. Рекомендуется переход на безбумажную технологию информирования абонентов:



- сообщение абонентам о задолженности по телефону с помощью синтезатора речи, управляемого от ЭВМ;



- получение абонентом необходимой информации на экране дисплея в расчетных центрах.



2.8.2. Учет стоимости и расчет с абонентами на междугородной и международной сети



2.8.2.1. Система тарификации



2.8.2.1.1. Тарификация передачи сообщений при международной, междугородной телефонной связи осуществляется по повременной системе. При этом плата за передачу сообщений определяется с учетом продолжительности, расстояния, времени суток, срочности сообщения (только для ручной и полуавтоматической связи) и вида сообщения.



Тарифицируемая продолжительность передачи сообщений должна определяться с момента ответа вызываемого абонента до отбоя со стороны любого из абонентов.



2.8.2.1.2. В зависимости от расстояния для оплаты передачи сообщений при международной телефонной связи установлено 5 тарифных поясов по континентам, при междугородной телефонной связи - до 10 тарифных поясов.



2.8.2.2. Учет стоимости услуг телефонной связи на междугородной и международной сети.



2.8.2.2.1. Учет стоимости услуг при междугородной связи осуществляется на АМТС путем регистрации подробных данных по каждому разговору.



Любой абонент в качестве платной услуги может получить подробные данные на АМТС по каждому разговору. Учет стоимости услуг международной автоматической связи может выполняться на международной станции (для абонентов той зоны, на территории которой находится МНТС), на АМТС или на местной АТС. Во всех случаях ведется подробный учет каждого разговора с указанием наименования города, даты, времени, продолжительности и стоимости.



2.8.2.2.2. На АМТС координатного типа учет стоимости услуг автоматической связи производится с помощью аппаратуры учета стоимости, входящей в состав АМТС, с выводом данных, как правило, на магнитную ленту.



2.8.2.2.3. На телефонных станциях с программным управлением учет стоимости осуществляется центральным процессором с выводом на выделенные магнитные накопители и в канал передачи данных на ВЦ оператора сети, определяющего стоимость сообщений и обеспечивающего систему расчетов с абонентами.



Формат записи задается ТУ на станцию.



2.8.2.2.4. Учет стоимости услуг междугородной связи при ручном, полуавтоматическом способе соединения, при разговорах с переговорных пунктов и МТА выполняется самим телефонистом. При этом составляются формы строгой отчетности или учет ведется по числу выданных жетонов.



На станциях с программным управлением данные о разговорах с переговорных пунктов и с МТА, работающих с телефонными картами, фиксируются на НМЛ отдельными файлами, по которым ВЦ оператора сети производит учет стоимости этих разговоров.



2.8.2.2.5. АМТС должна обеспечивать передачу в гостиницы оперативных сведений по оплате междугородных, международных разговоров, осуществленных абонентами гостиниц. В этом случае рекомендуется использовать телеграф или модемную телефонную связь.



2.8.2.3. Расчет с абонентами за услуги междугородной, международной телефонной связи.



2.8.2.3.1. Расчеты с абонентами за услуги телефонной связи должны производиться в соответствии с правилами предоставления услуг. Для этого осуществляется:



- сбор данных о предоставленных услугах, зафиксированных системами учета стоимости АМТС и коммутаторных залов;



- определение сумм оплаты для каждого абонента на основе бланков заказов или данных учета стоимости и действующих тарифов;



- оповещение абонентов о начисленных суммах, подлежащих оплате;



- контроль оплаты абонентами предоставленных услуг в установленные сроки;



- проведение мероприятий по взысканию платы с неплательщиков;



- рассмотрение претензий абонентов по поводу выставленных сумм к оплате, выдача соответствующих справок и проведение перерасчетов;



- создание и ведение абонентских и адресных картотек.



2.8.2.3.2. Функции системы расчетов по сбору данных, определению сумм оплаты, оповещению абонентов, контролю оплаты, созданию и ведению абонентских и адресных картотек должны осуществляться централизованно путем автоматизированной обработки данных на вычислительных центрах, выполняющих обработку данных по расчетам за услуги связи.



2.8.2.3.3. Технология автоматизированной обработки данных на ВЦ должна включать следующие процессы:



- прием и ввод в ЭВМ первичных данных учета стоимости, поступающих на ВЦ с АМТС и коммутаторных залов (данные о стоимости местных, внутризоновых, междугородных и международных разговоров), из пунктов оплаты (данные об оплате счетов), из отделений Сбербанка (данные об оплате платежных требований);



- тарификацию междугородных телефонных разговоров, т.е. определение суммы оплаты по каждому разговору;



- разделение потока данных о телефонных разговорах по категориям абонентов (квартирные, организации, гостиницы);



- накопление информации по каждому абоненту за расчетный период;



- формирование и печать платежных документов;



- контроль оплаты, который осуществляется путем сравнения выставленных сумм и сведений об оплате по каждому расчетному периоду;



- формирование списков абонентов, имеющих задолженность, для обзвона по телефону;



- создание и ведение абонентских и адресных картотек;



- выдачу статистических и бухгалтерских документов;



- организацию и ведение архива первичной и выходной информации.



2.8.2.3.4. Доставка первичных данных о предоставленных услугах с АМТС на ВЦ должна осуществляться с использованием систем передачи данных.



2.8.2.3.5. Величина оплаты за междугородные и внутризоновые телефонные разговоры автоматизированного обмена при использовании аппаратуры учета стоимости централизованного типа определяется путем суммирования платы за каждый разговор, установленный абонентом в течение расчетного периода. Плата за каждый разговор определяется как произведение продолжительности разговора в минутах на величину тарифа, установленного для связи с данным населенным пунктом.



2.8.2.3.6. Величина платы за междугородные телефонные разговоры с полуавтоматическим или ручным установлением соединения определяется по продолжительности разговора, тарифу, установленному для связи с данным населенным пунктом, числу и стоимости дополнительных услуг, зафиксированных телефонистом на бланке МТФ-4 или машинном носителе.



2.8.2.3.7. По всем видам услуг ТфОП, предоставленным за расчетный период, абоненту должен выставляться единый платежный документ.



Процедуры оповещения абонентов, структура платежных требований, машинограмм, контроля оплаты аналогичны соответствующим процедурам расчета с абонентами за услуги на местной телефонной сети.



2.8.3. Взаиморасчеты между операторами сетей



Организация взаиморасчетов между операторами различных сетей связи определяется уровнем присоединения этих сетей к сетям общего пользования Российской Федерации.



Международный оператор телефонной сети общего пользования осуществляет расчеты с зарубежными международными операторами по всей совокупности пропущенного ими международного трафика сети общего пользования.



Взаиморасчеты международного оператора телефонной сети общего пользования с операторами местных и зоновых сетей связи общего пользования за международный трафик осуществляется на договорной основе в порядке, установленном Министерством связи Российской Федерации.



Взаиморасчеты между операторами взаимодействующих телефонных сетей, присоединенных на местном уровне и междугородном уровне определены разделами 2.8.3.1 и 2.8.3.2 настоящего материала соответственно.



2.8.3.1. Организация взаиморасчетов между операторами взаимодействующих телефонных сетей, присоединенных на местном уровне



2.8.3.1.1. Настоящий раздел определяет организацию взаиморасчетов между операторами ведомственных сетей связи и операторами телефонной сети общего пользования.



2.8.3.1.2. Взаиморасчеты между операторами ведомственных сетей и операторами сетей связи общего пользования осуществляются на договорной основе.



2.8.3.1.3. Взаиморасчеты включают две составляющие: плату за доступ к сети и арендную плату. Размер платы за доступ к сети и арендной платы оформляется протоколом согласования между операторами сети.



2.8.3.1.4. Плата за доступ к сети компенсирует владельцу соединительных линий затраты на строительство кабельной канализации, приобретение и прокладку кабеля, систему передачи и необходимое увеличение межстанционных соединительных линий сети общего пользования, определяемое увеличением объема пропускаемого трафика при присоединении к ней ведомственной сети.



2.8.3.1.4.1. В случае долевого участия оператора ведомственной сети в строительстве и организации соединительных линий плата за доступ к сети уменьшается пропорционально величине долевого участия.



2.8.3.1.4.2. Плата за доступ к сети, т.е. пользование соединительными линиями, полностью спроектированными и построенными оператором ведомственной сети и переданными на баланс оператора сети общего пользования, включает только затраты на необходимое дооборудование (межстанционные соединительные линии) сети общего пользования, определяемое увеличением объема пропускаемого трафика при присоединении к ней ведомственной сети.



2.8.3.1.4.3. При включении в ведомственную сеть абонентов сети общего пользования размер платы за доступ к сети уменьшается на величину затрат, произведенных оператором ведомственной сети по эксплуатации станционного и линейного оборудования, необходимого для данной группы абонентов.



2.8.3.1.4.4. Для операторов действующих (присоединенных) ведомственных сетей размер произведенной платы за доступ к сети не пересматривается.



2.8.3.1.4.5. Плата за проектные работы и разработку технических условий на подключение ведомственной сети к сети общего пользования осуществляется оператором ведомственной сети по действующим тарифам.



2.8.3.1.5. Аренда - это предоставление оборудования владельцем в эксплуатацию пользователю на определенный срок. Арендная плата зависит от числа арендуемых соединительных линий.



2.8.3.1.5.1. Арендная плата за пользование соединительными линиями рассчитывается с учетом текущих издержек по содержанию и обслуживанию и учетом нормативной рентабельности. Это относится в равной степени к существующим и к потенциальным операторам ведомственной сети.



2.8.3.1.5.2. Расчет арендной платы производится в соответствии со структурным составом пользователей, подключенных к ведомственной сети или любой другой присоединенной сети, а именно:



- абоненты ведомственной сети, участвующие в технологическом процессе данного ведомства;



- частные абоненты, подключенные к ведомственной сети, но являющиеся абонентами сети общего пользования, т.е. оплачивающие услуги связи оператору сети общего пользования;



- частные абоненты, подключенные к ведомственной или любой другой присоединенной сети на коммерческой основе.



2.8.3.1.5.3. Арендная плата за пользование соединительными линиями, начисляется по числу соединительных линий, которое определяется величиной трафика, создаваемого абонентами ведомственной сети, и частными абонентами, подключенными на коммерческой основе.



Примечание: Тарифы за пользование соединительными линиями должны определяться в соответствии с принципами тарификации в отрасли связь, которые предусматривают покрытие затрат на входящем и исходящем отрезке пути установления соединения между абонентами.





При наличии в ведомственных сетях частных абонентов, подключенных на коммерческой основе, тарифы на соединительные линии должны учитывать соотношение доходов, получаемых операторами ведомственных сетей от своих пользователей и операторами сетей общего пользования от аренды соединительных линий.



Такое начисление арендной платы относится в равной степени к существующим и желающим присоединиться операторам ведомственных сетей.



2.8.3.1.5.4. Арендная плата за соединительные линии, построенные и эксплуатируемые оператором сети общего пользования, взимается с оператора ведомственной сети полностью.



2.8.3.1.5.5. Арендная плата за соединительные линии, принадлежащие сети общего пользования и обслуживаемые оператором ведомственной сети, включает в себя амортизационные отчисления за оборудование соединительных линий и компенсацию эксплуатационных затрат сети общего пользования, связанную с дополнительным оборудованием (станционным и МСС) сети общего пользования.



2.8.3.1.5.6. Арендная плата за соединительные линии, построенные и эксплуатируемые ведомственной сетью, включает в себя затраты на эксплуатацию необходимого дополнительного оборудования сети общего пользования.



2.8.3.1.5.7. Арендная плата за соединительные линии, оборудованные системами передачи, принадлежащими и обслуживаемыми сетью общего пользования в линейных сооружениях сети общего пользования, взимается полностью.



2.8.3.1.5.8. В случае, если система передачи находится на балансе оператора ведомственной сети, а обслуживается оператором сети общего пользования, арендная плата уменьшается на величину амортизационных отчислений за оборудование системы передачи.



2.8.3.1.5.9. Долевое участие ведомственной сети в организации эксплуатационно-технического обслуживания соединительных линий по системам передачи уменьшает арендную плату на величину долевого участия.



2.8.3.1.6. Оператор сети, осуществляющий эксплуатацию соединительных линий, несет материальную ответственность за их работоспособность. Ущерб исчисляется за время простоя соединительных линий согласно действующей арендной плате и подлежит компенсации стороне, потерявшей доходы.



2.8.3.2. Организация взаиморасчетов между операторами взаимодействующих телефонных сетей, присоединенных на междугородном уровне.



2.8.3.2.1. Операторы сети устанавливают междугородные соединения и предоставляют услуги междугородной связи с использованием не только собственных технических средств, но и средств других операторов сетей, взаимоотношения с которыми определяются на договорной основе.



В договоре должна предусматриваться взаимная ответственность за качество предоставляемых услуг связи, а также ответственность перед потребителем услуг связи.



Взаимоотношения операторов взаимодействующих сетей, независимо от их ведомственной принадлежности, форм собственности, при проведении взаиморасчетов базируется на следующих общих положениях:



- единая тарифная политика;



- равноправное партнерство на основе пропорциональных затрат;



- максимальное использование проектных ресурсов сетей (пропускной способности станций и коэффициента использования каналов и линий);



- стимулирование повышения показателей качества обслуживания вызовов и предоставления услуг абонентам;



- учет вклада каждой стороны в строительство и эксплуатацию соединительных линий при заключении договоров на взаимодействие сетей.



2.8.3.2.2. Каждый из взаимодействующих операторов сетей самостоятельно определяет и согласовывает с партнером свою таксу и направляет сведения в расчетный центр (ГВЦ АО "Ростелеком"), который формирует общую таксу и осуществляет контроль за ней. По мере изменения экономической ситуации в стране, каждый из названных выше операторов должен в установленном порядке индексировать свои затраты и сообщить сведения об изменении такс в расчетный центр.



Общая такса направления связи, равная тарифу данного направления связи, определяется как сумма величин трех составляющих, а именно: двух оконечных долей таксы операторов сети оконечных пунктов связи и линейной доли таксы АО "Ростелеком", каждая из которых представляет удельные нормативные затраты, приведенные к единице пропускной способности средств связи каждого оператора.



Величина таксы каждого оператора сети оконечных пунктов связи зависит от предоставляемых им средств и включает в себя удельные нормативные затраты на эксплуатацию коммутационного и линейного оборудования междугородных телефонных станций и АТС, а также удельные затраты, связанные с предоставлением МТР полуавтоматическим способом.



Учет собственных затрат операторов связи оконечных пунктов местной сети связи, связанных с обслуживанием местного трафика, при определении их доли от тарифа операторов междугородной связи (уровня АО "Россвязьинформ") производится аналогично учету затрат последних.



Величина таксы АО "Ростелеком" определяется удельными затратами на эксплуатацию линейных сооружений первичной сети и коммутационного оборудования, осуществляющих транзитные соединения.



2.8.3.2.3. Взаиморасчеты между операторами ведомственной сети и операторами сети связи общего пользования за услуги междугородной связи в соответствии с рекомендациями МСЭ-Т (Рекомендации МККТТ, Синяя книга, серия D.150) предлагается осуществлять путем распределения полученных доходов между участниками технологического процесса пропорционально величине обслуженного трафика и доли владения техническими средствами по методу платы за единицу трафика, позволяющего учитывать фактическое использование каналов по связям. За единицу трафика принимается одна минута разговора. При этом:



- Взаиморасчеты за услуги междугородной сети осуществляются непосредственно между оконечными операторами связи взаимодействующих междугородных сетей (уровня АО "Россвязьинформ"), а также между ними и оператором связи транзитных узлов автоматической коммутации (УАК) или оконечно-транзитных станций (ОТС) в лице АО "Ростелеком", на основании заключенного между ними договора.



- Взаиморасчеты за услуги зоновой сети осуществляются непосредственно между операторами связи взаимодействующих зоновых сетей на основании заключенного договора.



- Взаиморасчеты за услуги междугородной связи между оператором связи междугородной сети общего пользования (уровня АО "Россвязьинформ") и операторами связи местных сетей (уровня АО "Электросвязь") осуществляются непосредственно между указанными операторами на основании заключенного между ними договора по данным о пропуске междугородного трафика, имеющимся у оператора связи междугородной сети.



- Взаиморасчеты за услуги международной телефонной связи Администрации связи России с администрациями других государств СНГ и ближайшего зарубежья осуществляет по поручению Министерства связи Российской Федерации непосредственно АО "Ростелеком" и администрации этих государств на основе взаимно согласованных принципов по вышеуказанным рекомендациям МСЭ-Т.



- Измерение трафика для организации и проведения расчетов между операторами связи должно производиться, как правило, на исходящих направлениях предприятий связи.



При этом каждый оператор связи должен отвечать за исходные данные по своему исходящему трафику, поступающему к каждой оконечной междугородной станции по всем установленным к ней маршрутам (Рекомендация D.170, П.1).



- Для обеспечения единообразия измерения трафика вне зависимости от типа оконечных станций и их технических возможностей по учету нагрузки, а также для получения полной информации о маршруте установления соединений и определения структуры (состава) исходящего трафика АМТС, расчет его величины предлагается производить на основании данных аппаратуры учета стоимости (АУС) и бланков заказов исходящих международных разговоров (МТР).



- Процедура измерения оконечного и транзитного трафика заключается в том, что каждый оператор должен определять в минутах разговорного времени ежемесячный объем трафика его АМТС, направляемого раздельно по исходящим прямым путям (ПП) и обходным направлениям (ОПП, ППВ) через соответствующий транзитный узел (УАК) или ОТС АО "Ростелеком" к оконечной станции другого оператора. Указанные структурные составляющие исходящего трафика должны умножаться на соответствующие расчетные таксы, установленные на договорной основе между операторами связи.



Расчеты между операторами связи по методу платы за единицу трафика должны проводиться по безавансовой системе (в кредит).



Примечание. Организация взаиморасчетов с предприятиями связи АО "Ростелеком" (УАК, ОТС) за транзитный обмен, исходя из фиксированной доли транзитного трафика (30%), принятой в настоящее время в методике АО "Ростелеком ", нельзя признать удовлетворительной и требует обоснования применительно к междугородной телефонной сети Российской Федерации с точки зрения обеспечения требуемой МСЭ-Т точности взаиморасчетов (2%) и соблюдения экономических интересов всех операторов связи. Рекомендуемая методика расчета оконечной доли по общим затратам, отнесенным к числу тарифоминут осуществленных МТР, а не к нормированной пропускной способности станции, указанной в ТУ на станцию, приводит к неоправданному завышению такс и тарифов, а также не стимулирует операторов сетей к эффективному использованию коммутационных средств.





2.8.3.2.7. Измерение исходящего трафика оконечных станций на междугородной телефонной сети ТфОП должно производиться с учетом двухуровневого иерархического принципа ее построения с обходами, на которые осуществляется сброс избыточной нагрузки. Вычисление указанных структурных составляющих оконечного и транзитного трафика и соответствующих выплат операторам связи пунктов назначения и транзита за их обслуживание должно производиться в прямой зависимости от качества обслуживания вызовов и пропуска нагрузки на сети этих операторов.



2.8.3.2.8. Организация взаимодействия операторов сетей по проведению указанных расчетов за услуги междугородной сети должна быть централизованной. Рекомендуется следующий порядок взаимодействия:



- Каждый оператор сети производит сбор и накопление за месяц данных об исходящем трафике (общее число разговоров и их продолжительность в минутах, маршруты установленных соединений) в направлении другого оператора связи и в первой декаде следующего месяца передает эти данные по системе АТА или сети передачи данных АО "РОСПАК" в ГВЦ ГЦУ АО "Ростелеком".



Основу этих данных составляют данные о МТР, зафиксированные системой учета стоимости АМТС (АУС) и их коммутаторными залами (по бланкам заказов) и направляемые в настоящее время в ВЦ для расчетов с абонентами за услуги междугородной телефонной связи.



Каждый оператор сети передает также согласованные изменения величины такс.



- На основе исходных данных, полученных от операторов сети ГВЦ ГЦУ АО "Ростелеком" производит расчет стоимости услуг междугородной связи, предоставляемых операторами связи друг другу.



Результаты указанных расчетов, а также обобщенные исходные данные, использованные при его проведении, ГВЦ ГЦУ АО "Ростелеком" передает каждому оператору сети.



- После получения и согласования сведений от противоположных концов взаиморасчеты между оконечными операторами осуществляются по сальдо выставленных друг другу счетов.



В случае переплаты, т.е. превышения выплаченных платежей над расчетными (по отчетным данным), сумма превышения засчитывается как выплаченная за текущий месяц. В противном случае платежи текущего месяца увеличиваются на разницу между расчетными и выплаченными платежами.



2.8.3.2.9. Разработка рабочей методики взаиморасчетов и взаимодействия операторов связи при расчетах за междугородные услуги в настоящее время находится в стадии завершения в АО "Ростелеком".



После окончательной апробации АО "Ростелеком" в установленном порядке представит ее, а также рекомендуемый договор по взаиморасчетам, операторам ведомственных сетей, присоединяемых на междугородном уровне.



2.8.3.2.10. В перспективе при появлении нескольких операторов на междугородной сети ТфОП вышеизложенные принципы взаиморасчетов должны быть переработаны с учетом их взаимодействия, структуры сети каждого оператора сети, взаимного транзита и других факторов. Указанная доработка должна быть выполнена в рамках отдельной НИР.







2.9. Принципы взаимосвязи телефонной сети с другими сетями



2.9.1. Основные организационные положения



2.9.1.1. Телефонная сеть общего пользования должна быть взаимосвязана со всеми телефонными сетями, входящими в ВСС .



2.9.1.2. В комплекс взаимосвязанных телефонных сетей Российской Федерации помимо телефонной сети общего пользования (ТфОП) входят телефонные сети общего пользования физических и юридических лиц и телефонные сети, предоставляющие свои услуги ограниченному кругу пользователей.



2.9.1.3. К телефонным сетям общего пользования, которые находятся в ведении отдельных физических и юридических лиц, относятся сети, имеющие лицензию на право предоставления услуг связи организациям, учреждениям и населению на территории города, региона или страны и предоставляющие эти услуги без ограничения на включение абонентов.



2.9.1.4. К телефонным сетям ограниченного пользования относятся ведомственные сети, создаваемые для удовлетворения производственных и специальных нужд этих ведомств, а также имеющие возможность предоставления услуг связи населению.



Ведомственная телефонная сеть может включать общепроизводственную сеть и внутрипроизводственную технологическую сеть.



Внутрипроизводственная технологическая сеть, как правило, является выделенной сетью данного ведомства и не имеет выхода на сеть ТфОП.



Общепроизводственная ведомственная сеть в отличие от внутрипроизводственной имеет выход на сеть ТфОП и может предоставлять услуги населению города или региона, в котором она расположена.



2.9.1.5. На территории России кроме перечисленных сетей функционируют выделенные телефонные сети (внутрипроизводственные технологические сети ведомств, сети физических и юридических лиц), которые не входят в состав ВСС и не имеют взаимосвязи ни с одной сетью ВСС.



2.9.2. Основные принципы взаимосвязи телефонной сети общего пользования с другими сетями



2.9.2.1. Взаимосвязь телефонной сети общего пользования с телефонными сетями общего пользования физических и юридических лиц.



2.9.2.1.1. Номерная емкость сети ТфОП не резервируется, для включения телефонных сетей общего пользования физических и юридических лиц, а выделяется из имеющегося ресурса сети ТфОП по мере образования этих сетей.



2.9.2.1.2. Для выделения нумерации телефонным сетям общего пользования физических и юридических лиц при подключении их к ТфОП необходимо определить:



- статус присоединяемой сети (станция или сеть);



- емкость (начальная и перспективная);



- охват территории (город, район, область) и др.



2.9.2.1.3. Телефонные сети общего пользования физических и юридических лиц с учетом приведенных выше характеристик могут сопрягаться с сетью ТфОП на местном, внутризоновом и междугородном уровнях.



При любом варианте включения нумерация подключаемых сетей должна полностью соответствовать нумерации, принятой на ТфОП.



2.9.2.1.4. При сопряжении на местном уровне данная сеть может быть подключена к сети ТфОП на правах узлового района местной сети с выделением из резерва местной сети кода стотысячного образования "ав" на правах РАТС с выделением отдельного X1, как для вновь устанавливаемой АТС местной сети, или на правах УПАТС с выделением соответствующей емкости для УПАТС из существующей АТС местной сети, как указано на рис.2.13. Взаимодействие сетей осуществляется по соединительным линиям местной сети.











Рис.2.13. Взаимосвязь телефонных сетей ВСС с ТфОП на местном уровне





2.9.2.1.5. При сопряжении на внутризоновом уровне данная сеть может быть подключена к сети ТфОП на правах вновь организованной местной сети с выделением одного или нескольких внутризоновых кодов "ав" из резерва номерной емкости зоны по ЗСЛ и СЛМ согласно рис.2.14.









Рис.2.14. Взаимосвязь телефонных сетей ВСС с ТфОП на внутризоновом уровне





2.9.2.1.6. При сопряжении на междугородном уровне данная сеть может быть подключена к сети ТфОП на правах вновь организованной междугородной зоны с выделением междугородного кода "ABC" и взаимодействовать с ТфОП по междугородным каналам (рис.2.15). Этот вариант возможен, если общая емкость сети имеет не менее 300 тыс. номеров.









Рис.2.15. Взаимосвязь телефонных сетей ВСС с ТфОП на междугородном уровне





2.9.2.2. Взаимосвязь телефонной сети общего пользования с ведомственными телефонными сетями и станциями.



2.9.2.2.1. Из нумерации ТфОП в каждой зоне резервируется код "ав" для подключения ведомственных сетей, расположенных на территории зоны.



2.9.2.2.2. Взаимосвязь сети ТфОП с ведомственными телефонными сетями и станциями может быть организована на местном или внутризоновом уровне.



2.9.2.2.3. На местном уровне возможно подключение ведомственной сети, как узлового района на ГТС, так и отдельной станции (РАТС, УПАТС).



Подключение ведомственной сети на местном уровне возможно с выделением из резерва местной сети кода стотысячного образования "ав" (см. рис.2.13, б) или нескольких индексов Х десятитысячных станций данной местной сети (см. рис.2.13, a).



При подключении одной ведомственной станции возможно ее включение на правах самостоятельной РАТС данной местной сети с выделением отдельного X1 (см. рис.2.13, в), или на правах УПАТС при включении ее в действующую или вновь устанавливаемую РАТС данной сети с выделением соответствующей емкости для УПАТС (см. рис.2.13, г).



2.9.2.2.4. На внутризоновом уровне ведомственная телефонная сеть должна быть взаимосвязана с сетью ТфОП на правах местных телефонных сетей зоны. При этом для ведомственной телефонной сети выделяется код "ав" местной сети в зоне, который резервируется по всем зонам ТфОП ("ав" - 84). Если охват территории ведомственной телефонной сети выходит за границы одной зоны, то ею используются коды "ав" в соответствии с задействованной емкостью по всем зонам, на территории которых организуется эта сеть.



Ведомственная телефонная сеть при взаимосвязи с сетью ТфОП на внутризоновом уровне согласно лицензии (на последний год срока ее действия) должна иметь монтируемую емкость не менее средней емкости местной сети в рассматриваемой зоне нумерации, но в любом случае не менее 30000 номеров.



Если нумерация ведомственной сети отлична от нумерации ТфОП, то код "ав" может быть использован для подключения оператора при полуавтоматическом выходе на ведомственную сеть. При организации автоматической связи с этой ведомственной сетью код "ав" присваивается оборудованию данной местной сети, которое производит пересчет номера сети ТфОП (АВСавххххх) в номер ведомственной сети и обратно.



Если на территории зоны организовано несколько ведомственных сетей, то код "ав" может использоваться как выход к оператору ведомственных сетей, который обеспечивает подключение к требуемой ведомственной сети.



2.9.2.2.5. Подключение ведомственной сети на междугородном уровне, т.е. выделение кода "ABC", не предполагается, так как задействовать полную емкость новой зоны в этом регионе практически невозможно. Использовать новый код "ABC" для ведомственной сети, емкость которой распределена по нескольким зонам, нецелесообразно, так как имеется ресурс внутризоновых кодов в рамках присвоенных междугородных кодов на сети ТфОП и ЦССОП ("ав" - 84).



2.9.2.3. Взаимосвязь телефонной сети общего пользования с выделенными телефонными сетями.



Выделенные телефонные сети не входят в состав ВСС и не имеют взаимосвязи ни с одной сетью ВСС.



Однако, при возникновении необходимости взаимосвязи выделенной телефонной сети с сетью ТфОП эта взаимосвязь может осуществляться при соблюдении требований и принципов, изложенных в п.2.9.2.1. Но в этом случае данная выделенная сеть переходит в категорию сети связи общего пользования.



2.9.2.4. Взаимосвязь телефонной сети общего пользования России с телефонными сетями других стран.



2.9.2.4.1. Россия входит в 7-ю зону всемирной нумерации. Помимо России в состав 7-ой зоны входят: Республика Беларусь (временно), Республика Казахстан, Кыргызская Республика, Республика Таджикистан, Республика Туркменистан, Республика Узбекистан, Украина (временно).



2.9.2.4.2. Все эти страны объединены единой нумерацией и составляют зону сводной нумерации. Взаимосвязь телефонной сети России с телефонными сетями стран, входящих в 7-ю зону сводной нумерации, осуществляется на междугородном уровне через АМТС и УАК своих сетей, т.е. без набора международного индекса.



2.9.2.4.3. Взаимосвязь телефонной сети общего пользования России со странами, вышедшими из 7-й зоны всемирной нумерации, должна осуществляться на международном уровне через национальные центры коммутации (МЦК). При этом необходимо отметить, что возможно существование переходного периода, в течение которого некоторые страны, вышедшие из 7-й зоны всемирной нумерации, получили самостоятельный международный код и используют его для выхода к странам других зон нумерации, а связь со странами 7-й зоны всемирной нумерации осуществляется на междугородном уровне.



2.9.4 4.4. Взаимосвязь телефонной сети общего пользования России со странами других зон нумерации осуществляется на международном уровне через национальные центры коммутации.



2.10. Принципы нормирования телефонных каналов



2.10.1. Нормирование телефонных каналов связи перспективной телефонной сети общего пользования (ТфОП) должно проводиться с учетом использования современного и перспективного коммутационного оборудования, проводных и радиотелефонных систем передачи с различными назначениями, функциональными возможностями и способами преобразования речевого сигнала, оконечных абонентских телефонных устройств, а также с учетом рекомендаций, относящихся к параметрам передачи канала и качеству передачи речи.



2.10.2. В целях существенного улучшения качества передачи речи и других видов информации, не допускается использование в перспективной ТфОП физических цепей на любых участках сети в качестве соединительных линий.



С этой же целью не допускаются в перспективной ТфОП двухпроводные транзиты на любом участке канала связи.



2.10.3. Ожидаемое широкое распространение на ТфОП различных цифровых радиотелефонных систем, использующих, как правило, сложные цифровые преобразования аналогового речевого сигнала и низкоскоростные цифровые каналы, требует учитывать при проектировании число вносимых единиц искажений квантования (qdu) в сочетании с другими цифровыми процессами, которые могут быть в коммутируемой сети ТфОП, стыкуемой с радиотелефонными системами. При этом следует учитывать, что qdu не должно превышать пяти единиц для национальной системы (от абонента до виртуальных точек коммутации международной станции) и в исключительных случаях переходного периода от смешанной аналого-цифровой сети к чисто цифровой - не более семи.



2.10.4. Нормирование телефонных каналов связи осуществляется в соответствии со схемами типовых местных, зоновых, междугородных и международных каналов связи.



2.10.5. Нормированию подлежат местные, зоновые и междугородные телефонные каналы связи и их участки.



2.10.6. Нормирование телефонного канала связи осуществляется по следующим видам характеристик:



- общим (единым для всех видов телефонных каналов связи);



- электрическим;



- телефонометрическим.



2.10.7. Нормирование общих характеристик телефонного канала связи осуществляется по параметрам:



- мощности сигналов, поступающей на вход телефонного канала связи, приведенной к нулевому относительному уровню канала ТЧ первичной сети;



- полосе эффективно передаваемых частот;



- номинальной величине входного сопротивления;



- затуханию несогласованности по отношению к номиналу в полосе частот 300...3400 Гц;



- асимметрии;



- номинальному относительному уровню передачи на частоте 1000 Гц;



- разнице между номинальными и действительными уровнями;



- номинальному значению остаточного затухания на частоте 1000 Гц;



- устойчивости;



- вероятности возникновения внятного переходного разговора;



- вероятности возникновения эха;



- качеству передачи речевых сигналов (средняя абонентская оценка, процент затруднений, испытываемых абонентами).



2.10.8. Нормирование электрических характеристик телефонного канала связи осуществляется по параметрам:



- остаточному затуханию на частоте 1000 Гц, отклонение его среднего значения от номинального значения и среднеквадратическое отклонение остаточного затухания во времени. Распределение значений остаточного затухания для схем типовых телефонных каналов связи;



- изменению частоты;



- скачкообразному изменению фазы во времени;



- амплитудно-частотной характеристике (АЧХ) остаточного затухания;



- абсолютному групповому времени прохождения;



- частотной характеристике отклонения группового времени прохождения;



- амплитудной характеристике;



- псофометрической мощности шума;



- мощности невзвешенного шума в полосах частот 0,3...3,4 кГц и 0,03...20 кГц;



- селективной помехе;



- защищенности от внятных переходных влияний;



- суммарному относительному времени действия импульсных помех и кратковременных пропаданий уровня;



- импульсной помехе;



- кратковременному пропаданию уровня;



- защищенности от продуктов паразитной модуляции;



- джиггеру и блужданию (дрожание) фазы;



- нелинейному искажению;



- коэффициенту ошибок;



- устойчивости, включая затухание дифсистем;



- суммарному искажению, включая искажения квантования;



- подавлению внеполосных входных сигналов;



- паразитным внеполосным сигналам на выходе канала;



- внутриполосным помехам на выходе канала;



- уровню комбинационного продукта третьего порядка типа 2f-f;



- максимальному уровню любой помехи от сигнализации;



- порогу чувствительности.



2.10.9. Нормирование телефонометрических характеристик телефонного канала связи осуществляется по параметрам:



- слоговой разборчивости (в испытательных трактах);



- показателю громкости (ПГ);



- качеству передачи речевых сигналов (абонентская оценка, процент затруднений испытываемых абонентом).



Нормирование должно осуществляться с учетом абонентских оценок по пятибалльной системе и следующих классов качества: I класс (отличное качество) - интервал средней абонентской оценки 5,0...4,5 балла: II класс (хорошее качество) - интервал средней абонентской оценки 4,5...4,0 балла; III класс (удовлетворительное качество) - интервал средней абонентской оценки 4,0...2,5 балла, IVкласс (неудовлетворительное качество) - среднее значение абонентской оценки менее 2,5 балла.



2.10.10. При нормировании следует учитывать, что абонентские местные, зоновые и междугородные каналы связи при максимальной протяженности всех участков и наличии существующих средств связи - кабельных абонентских линий, аналоговых АТС, аналоговых СП, а также абонентских телефонных коммутаторов должны обеспечивать качество передачи речи не ниже удовлетворительного класса качества.



Эти же каналы при наличии ЦСП (со скоростью передачи 64 кбит/с) на всех участках СЛ должны обеспечивать качество передачи речи не ниже хорошего класса качества.



В смешанных местных, зоновых и междугородных каналах связи при замене существующих аналоговых СП, аналоговых АТС и кабельных СЛ на перспективные ЦСП, ЭАТС и другую цифровую аппаратуру связи, а также при замене кабельных абонентских линий ЦСП с различной скоростью передач и, радиоудлинителями, не допускается снижение абонентских оценок и тем более переход в класс худшего качества.



2.10.11. При нормировании смешанных и цифровых телефонных каналов связи должно отслеживаться превышение порога показателя качества передачи - коэффициент ошибок и показатель громкости.



При формулировании норм должны использоваться следующие коэффициенты ошибок.



Менее, чем для 10% одноминутных интервалов, допустим коэффициент ошибок больше, чем 1·10 (минуты низкого качества).



Менее, чем для 0,2% односекундных интервалов, допустим коэффициент ошибок больше, чем 1·10  (сильнопораженные ошибками секунды).



Менее, чем для 8% односекундных интервалов, допустимы какие бы то ни было ошибки, что равноценно 92% ошибочных секунд (пораженные ошибками секунды).



Показатель громкости (ПГ) для аналоговой национальной системы страны протяженности должен быть не более ПГ=21,0 дБ и ПГ=10,0 дБ, в перспективе рекомендуется ПГ=7,0...9,0 дБ и ПГ=1,0...3,0 дБ (в виртуальных точках аналоговой коммутации).



2.10.12. Совместное использование аналоговых и цифровых систем передачи может привести к заметному накоплению искажений передачи, что выражается в единицах искажений квантования (qdu).



Число единиц искажений квантования в международном телефонном соединении не должно превышать 14, для национальной сети соединение от абонента до абонента должно составлять 5.



2.10.13. При нормировании телефонных каналов связи необходимо учитывать показатель надежности сети. Показатель надежности сети должен учитывать показатель надежности систем передачи, показатель надежности коммутационных систем.



Показатель надежности электронной коммутационной системы выражается коэффициентом простоя станции, который не должен превышать 0,5·10.



2.10.14. Нормирование электрических характеристик телефонного канала связи осуществляется с учетом норм на электрические параметры:



- каналов ТЧ магистральной, внутризоновой и местной первичной сети ВСС России;



- параметров передачи станционных четырехполюсников;



- физических абонентских линий;



- СП и радиоудлинителей на участке абонентских линий;



- абонентских телефонных коммутаторов.



2.10.15. Нормирование телефонометрических параметров абонентского телефонного канала связи осуществляется с учетом норм на телефонометрические параметры:



- каналов ТЧ магистральной, внутризоновой и местной первичной сети ВСС России;



- станционных четырехполюсников;



- физических абонентских линий;



- СП и радиоудлинителей на участке абонентских линий;



- телефонного аппарата;



- различных функциональных приставок к телефонному аппарату.



2.10.16. Нормирование телефонных каналов связи должно осуществляться с учетом требований потребителей передачи всех видов сообщений и исходя из условий передачи сообщений по пути последнего выбора.



2.10.17. Нормирование телефонных каналов связи, станционных четырехполюсников, абонентских линий для обеспечения их взаимной увязки, применения унифицированных измерительных приборов, единых методов определения мест повреждения осуществляется по одинаковым параметрам.



2.10.18. Нормирование телефонных каналов связи, образованных коммутационным оборудованием с пространственной и временной коммутацией по системам передачи частотного и временного разделения каналов осуществляется, как правило, по единым параметрам. Допускается отклонение отдельных параметров для телефонных каналов связи, образованных по цифровым, радиотелефонным, радиорелейным, тропосферным или спутниковым системам передачи, отражающих специфику этих систем.



2.10.19. В настоящее время нет регламентированных Минсвязи России нормативно-технических документов, устанавливающих требования к параметрам передачи всевозможных радиотелефонных систем с учетом их использования на различных участках телефонной сети.



2.10.20. В связи с начавшимся использованием на ТфОП различных радиотелефонных систем, необходима проработка вопросов стыка и взаимодействия радиотелефонных систем со стационарной телефонной сетью общего пользования, а также нормирование параметров таких систем, определяющих качество передачи телефонных каналов связи.



2.10.21. При проведении нормирования параметров радиотелефонных систем необходимо:



2.10.21.1. Провести их классификацию по назначению, функциональным возможностям, способам преобразования и передачи речевого сигнала, точкам стыка с ТфОП.



2.10.21.2. Исходить из действующих рекомендаций и результатов соответствующих научно-исследовательских работ с учетом принятых в России структурных построений и параметров радиотелефонных систем.



2.10.21.3. При нормировании должно быть обращено особое внимание на следующее:



- электроакустические и телефонометрические параметры оконечных абонентских устройств;



- число единиц искажений квантования (qdu) для цифровых радиотелефонных систем;



- групповое время прохождения сигнала;



- эхо говорящего и слушающего и связанное с ними применение эхокомпенсаторов и эхозаградителей для подавления эха;



- шумы радиотелефонного тракта;



- устойчивость.



2.10.22. Нормирование телефонных каналов связи осуществляется с учетом рекомендаций МСЭ-Т, МСЭ-Р, нормативно-технических документов (ГОСТ, нормы), а также с учетом результатов исследований по определению требований абонента к качеству телефонной передачи.



2.10.23. На телефонные каналы связи и на участки междугородного, внутризонового и местного телефонного канала связи устанавливаются эксплуатационные нормы.



На основе эксплуатационных норм определяются нормы для всех видов контроля (эксплуатационного и оперативно-технического).



Объем контролируемых параметров выбирается по возможности минимальным. С этой целью проводятся работы по минимизации перечня параметров, по изысканию обобщенных параметров и параметров непрерывного контроля.



2.10.24. Разработка технических требований к оконечным устройствам потребителей проводится исходя из эксплуатационных норм на телефонные каналы связи.



2.10.25. Настроечные нормы для отдельных участков сети ТфОП служат основой для составления технических требований на разработку аппаратуры сети ТфОП.



2.10.26. При нормировании должны быть указаны номинальные или предельно допустимые величины параметров.



Нормирование должно осуществляться, как правило, статистически, т.е. путем задания статистических характеристик нормируемого параметра (среднее значение, среднеквадратическое отклонение) или значений параметров, задаваемых с определенной вероятностью.



2.10.27. Одновременно с нормированием электрических параметров разрабатываются методика измерений, а также перечень измерительной аппаратуры, которые являются неотъемлемой частью норм.



При нормировании телефонометрических параметров разрабатывается методика расчета показателя громкости.



2.10.28. Электрические параметры сигналов линейных, управления и акустических при любом способе установления соединения, любой системе сигнализации и в любом одном направлении передачи определяются в целом для сети ТфОП.



2.10.29. Нормирование абонентских местных, абонентских зоновых, абонентских междугородных, абонентских международных телефонных каналов связи (от "абонента до абонента" с учетом оконечных телефонных устройств) и его участков осуществляется по показателям громкости.



2.10.30. Нормирование числа переходов "аналог-цифра-аналог" в аналого-цифровом телефонном канале связи, а также других цифровых преобразований, осуществляется с учетом предельно допустимого числа единиц ухудшения передачи вследствие искажений квантования.



2.10.31. Нормирование осуществляется систематически. Принятые нормы уточняются по мере проведения исследований накопления опыта эксплуатации.



Срок действия норм не должен превышать 5 лет. Нормы на сеть вводятся соответствующими приказами Минсвязи России.



2.10.32. Должны проводиться работы по государственной стандартизации нормативных документов.







2.11. Рекомендации по применению технических средств на телефонной сети. Техническая политика по закупке импортного оборудования и основные технические требования к этому оборудованию



2.11.1. Рекомендации по применению технических средств на телефонной сети



2.11.1.1. Коммутационное оборудование и средства связи, предназначенные к применению на ВСС, должны иметь утвержденные Минсвязи России технические условия и Сертификат соответствия, выдаваемый в установленном порядке Минсвязи России, свидетельствующий о возможности применения данного оборудования на ВСС.



При введении новых функций в указанное оборудование оно должно пройти дополнительную сертификацию.



Оборудование ведомственных сетей и других лицензиатов сетей общего пользования также является объектом сертификации.



2.11.1.2. Для применения на ВСС сертифицирована большая номенклатура коммутационного оборудования.



Полный перечень коммутационной техники для городских, сельских и учрежденческо-производственных сетей приведен в "Перечне оборудования связи, сертифицированного Министерством связи Российской Федерации", ежеквартально издаваемого ЦНТИ "Информсвязь".



2.11.1.3. Коммутационное оборудование ведомственных сетей, присоединенное к сети ТфОП, должно удовлетворять требованиям Минсвязи России и иметь упомянутый выше Сертификат соответствия.



2.11.1.4. Исходя из общих направлений развития ВСС, вытекают следующие положения по применению цифровых коммутационных станций:



- цифровые станции целесообразно, в первую очередь, применять для создания ЦСС ОП. При этом цифровые станции должны использоваться на всех уровнях ЦСС ОП - местном, внутризоновом, междугородном и международном. Междугородный и международный уровень должны оборудоваться цифровыми станциями в первую очередь;



- комбинированные цифровые станции всех типов рекомендуется применять преимущественно в районных центрах, поселках городского типа. Следует стремиться к применению, как правило, однотипных комбинированных цифровых станций в одной зоне нумерации;



- цифровые станции обязательно должны иметь общий канал сигнализации по рекомендации МККТТ (ОКС N 7);



- цифровые станции, при необходимости, должны иметь коммутированные полукомплекты эхозагродителей и обязательно должны иметь программу, обрабатывающую информацию об этом;



- внедрение цифровых коммутационных станций должно поддерживаться одновременным созданием центров технической эксплуатации, центров поддержки программного обеспечения, а также центров управления сетью и центров обучения. Последний должен включать службу контроля за развитием сети и проверки качества ее работы:



- применение малых УАТС (включаемых на абонентские линии) возможно без ограничений типов при наличии Сертификата соответствия Министерства связи РФ и технических условий;



- цифровые станции обязательно должны иметь программные и аппаратные средства по обеспечению оперативно-розыскных мероприятий (СОРМ);



- внедрение междугородных цифровых систем коммутации должно осуществляется в тех телефонных зонах, где имеется или в будущем намечается значительное число цифровых АТС и ЦСП.



2.11.1.5. При установке цифровой АМТС необходимо стремиться, чтобы:



- цифровой тракт для исходящей к цифровой АМТС и входящей от цифровой АМТС связи был как можно больше приближен к абонентским линиям местной сети;



- число ступеней коммутации (коммутационных станций) между цифровой АМТС и абонентской линией было минимальным;



- шнуровое оборудование коммутаторного цеха было заменено дисплейными (цифровыми) рабочими местами телефонистов из состава цифровой АМТС, АМТС-К или ЦС районного центра;



- центральный переговорный пункт областного центра был бы оборудован выносными рабочими местами (дисплейными коммутаторами) из состава электронной АМТС;



- центральные переговорные пункты районных центров были бы оборудованы выносными рабочими местами (дисплейными коммутаторами) из состава электронной АТС центральной станции СТС или узла.



2.11.1.6. Внедрению цифровой АМТС должны предшествовать работы по переводу местных сельских телефонных сетей на зоновый принцип работы. На СТС всех сельских районов должна быть введена единая пятизначная нумерация с выделением каждому району индекса "ав". На всех АТС должна быть установлена аппаратура АОН. Коммутационное оборудование СТС зоны должно быть приведено в соответствие с требованиями ВСС.



При взаимодействии цифровой АТС с цифровой АМТС должна использоваться сигнализация по ОКС N 7. Временно до внедрения ОКС N 7 может быть использована система передачи сигналов управления многочастотным способом и линейных сигналов по двум выделенным сигнальным каналам в цифровых системах передачи.



Следует отметить, что при сигнализации по ОКС каналы связи между цифровыми АТС-АМТС могут использоваться как двусторонние.



2.11.1.7. При построении местных телефонных сетей с применением цифровых КС необходимо использовать следующие преимущества этих станций по сравнению со станциями электромеханических систем:



- возможность внедрения коммутационных станций большой емкости;



- способность организации практически неограниченного числа направлений;



- возможность анализа номера абонента с любой значностью;



- создание полнодоступных пучков линий (СЛ);



- возможность использования общего канала сигнализации (ОКС);



- возможность предоставления дополнительных услуг абонентам;



- возможность предоставления услуг ЦСИС.



Эти преимущества позволяют строить узловые районы большой емкости до 400000-600000 номеров, сократить число участков коммутации на сети, не связывать нумерацию абонентских ТА с местоположением коммутационного оборудования и построением сети, вводить сокращенную нумерацию.



2.11.2. Техническая политика по закупке импортного оборудования



2.11.2.1. Анализ состояния отечественной промышленности свидетельствует о том, что в ближайшие годы она не в состоянии обеспечить поставку на сеть необходимого количества современного цифрового коммутационного оборудования.



В связи с этим на междугородной и международной телефонных сетях России введены в эксплуатацию цифровые станции зарубежного производства типа АХЕ-10, S-12, EWSD, на местных сетях также вводятся в эксплуатацию импортные АТС в соответствии с "Перечнем оборудования связи, сертифицированного Министерством связи Российской Федерации". Планируется также применение отечественных цифровых станций, которым должна быть обеспечена протекционистская политика (льготные кредиты и налогообложение).



2.11.2.2. Для применения на ВСС сертифицирована большая номенклатура импортного коммутационного оборудования.



Полный перечень импортной коммутационной техники для городских, сельских и учрежденческо-производственных сетей также приведен в "Перечне оборудования связи, сертифицированного Министерством связи Российской Федерации".



На отдельные типы импортной коммутационной техники могут вводиться меры по ограничению его поставки на ВСС. Рекомендуется производить закупку отдельных компонентов отечественного оборудования (кросса, электропитающих устройств и др.).



Учитывая большую номенклатуру сертифицированного и сертифицируемого импортного коммутационного оборудования, необходимо проведение определенной политики по применению этого оборудования на различных сетях ВСС с учетом особенностей различных регионов.



2.11.2.3. Каждый оператор связи должен самостоятельно осуществлять выбор конкретного поставщика оборудования, на которое имеется Сертификат соответствия, преимущественно на основе конкурса, проводимого по общепринятым в мировой практике правилам. В контрактах на поставку оборудования должен быть определен объем и механизм поставки запасных частей для его гарантийной и послегарантийной эксплуатации, оговорены условия организации центров технического обслуживания станций и генерации программного обеспечения, а также вопросы передачи программного обеспечения и поставки его новых версий.



При выборе поставщика импортного оборудования, при прочих равных условиях, преимуществом должны обладать фирмы и компании, организующие совместное производство такого оборудования на территории Российской Федерации.



2.11.2.4. Рекомендуется поставщикам коммутационного оборудования для междугородной сети ВСС, при закупке его предприятиями связи России в объеме не менее двух систем (АМТС, узлов и т.п.), поставлять аппаратно-программные средства для создания центров:



- технической эксплуатации по гарантийному и послегарантийному обслуживанию, модификации и генерированию программного обеспечения;



- по управлению сетью;



- по обучению российских специалистов, организуемый на территории Российской Федерации.



Аналогичные поставки указанных центров должны осуществляться также и для местных сетей связи ВСС.



Для организации указанных центров поставщики коммутационного оборудования заключают долгосрочные соглашения с научными организациями Минсвязи России по поддержке эксплуатации цифровых систем коммутации и решения комплекса вопросов по выбору, сертификации, поставке и вводу в эксплуатацию поставляемых центров.



Поставщики оборудования и программных средств должны принимать на себя обязательство поставлять последние модификации оборудования и актуальные версии программного обеспечения.



2.11.2.5. В качестве цифровых коммутационных систем на сети общего пользования рекомендованы к применению следующие станции импортного производства:



на международной сети - АХЕ-10 и EWSD;



на междугородной сети - АХЕ-10, EWSD и S-12;



на местной сети - не более двух типов импортных АТС для одного региона в соответствии с "Перечнем оборудования связи, сертифицированного Министерством связи Российской Федерации".



2.11.2.6. Представляется целесообразным возможность приобретения импортных цифровых станций в контейнерном варианте, которые необходимы в районе новостроек, а также для организации связи в чрезвычайных ситуациях, при отсутствии новых зданий для коммутационных систем и т.п. Применение АМТС в контейнерном исполнении допускается в исключительных случаях.



2.11.2.7. Поставщики оборудования при проектировании и строительстве объектов на территории России должны максимально привлекать к проведению работ специализированные организации Минсвязи и обеспечивать подготовку специалистов и передачу современных средств выполнения работ.



Проекты должны разрабатываться с учетом комплексного развития сетей общего пользования России.



Проект контракта целесообразно рассматривать заказчиком совместно с научными организациями Минсвязи России.



2.11.2.8. При выборе конкретного импортного коммутационного оборудования необходимо иметь в виду, что современные цифровые коммутационные системы разработаны так, чтобы удовлетворять возрастающим требованиям пользователей связи и соответствовать стандартам МСЭТ и чтобы их архитектура позволяла бы этим системам постоянно использовать преимущества последующих разработок.



2.11.2.9. Отличительной особенностью импортных цифровых АТС является наличие в их составе автоматизированных рабочих мест телефонистов.



Перспективные модификации подсистемы рабочих мест телефонистов на базе локальной сети компьютеров имеют выгодные характеристики и широкие возможности. Эти модификации так же дают обновленный человеческий интерфейс и легкий доступ телефониста к любому виду баз данных. Рекомендуется указанное оборудование для применения на ВСС.



2.11.3. Общие технические требования к импортному оборудованию коммутации



2.11.3.1. Подробные технические требования к импортному оборудованию коммутации приведены в общих (типовых) технических требованиях на цифровые МЦК, АМТС, комбинированные АТС, городские и сельские АТС, утвержденные Минсвязи России.



При внедрении на ВСС цифровой коммутационной техники необходимо руководствоваться РТМ "Порядок применения зарубежного коммутационного оборудования на сетях ВСС России".



2.11.3.2. Импортное оборудование коммутации должно обеспечить передачу телефонных сообщений, факсимильных сообщений и цифровой информации со скоростью 64 кбит/с по цифровым линиям, и обеспечивать предоставление следующих видов связи:



- автоматическая внутренняя связь между всеми абонентскими линиями станции;



- автоматическая входящая и исходящая местная связь с абонентами других станций;



- транзитная связь между входящими и исходящими линиями и каналами;



- автоматическая исходящая связь к вспомогательным и справочно-информационным службам;



- исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;



- полупостоянная коммутация.



2.11.3.3. Импортное оборудование коммутации, устанавливаемое на междугородной, внутризоновых и местных телефонных сетях, должно удовлетворять требованиям ВСС, к которым относятся следующие основные показатели:



- преимущественное обслуживание приоритетных вызовов;



- установление соединений на сетях с обходами;



- применение зонового принципа нумерации;



- обеспечение функций оперативно-розыскных мероприятий;



- использование одночастотной системы сигнализации с многочастотным способом передачи сигналов управления и сигнализации по ОКС по каналам аналоговых систем передачи (АСП) и системы сигнализации по двум выделенным сигнальным каналам с многочастотным способом передачи сигналов управления и сигнализации по ОКС по каналам цифровых систем передачи (ЦСП);



- введение оперативного управления;



- введение динамического управления потоками нагрузки;



- возможность вывода данных статистики в центре управления;



- включение и нейтрализация полукомплектов эхозаградителей;



- использование контрольно-корректирующего метода обслуживания оборудования станций и узлов;



- включение цифрового абонентского модуля непосредственно на самой станции или использование его в качестве удаленного концентратора;



- обеспечение включения цифровых абонентских линий с возможностью передачи информации на скорости 64 кбит/с;



- обеспечение включения части (до 10%) абонентских установок на правах терминалов с услугами ЦСИС;



- возможность вывода данных для ведения взаиморасчетов.



2.11.3.4. Средняя суммарная (исходящая и входящая) телефонная нагрузка на одну АЛ до 0,10 Эрл/АЛ и на одну СЛ до 0,8 Эрл/СЛ.



Должно обеспечиваться включение междугородных таксофонов с нагрузкой 0,65 Эрл, местных таксофонов с нагрузкой 0,4 Эрл, переговорных пунктов с нагрузкой 0,6 Эрл.



Станция должна обеспечивать возможность установления соединений по прямым и обходным направлениям.



2.11.3.5. Импортное оборудование коммутации должно обеспечивать построение станций для городской телефонной сети:



- АТС - для нерайонированной сети;



- районной АТС (РАТС) - для районированной сети;



- подстанции (ПС);



- УПАТС;



- узла исходящего сообщения (УИС);



- узла входящего сообщения (УВС);



- узла исходящего и входящего сообщений (УИВС);



- оконечно-транзитной АТС (совмещенной АТС) (РАТС и УИВС);



- узла исходящего сообщения нулевых пучков СЛ (УИС-0);



- узла входящей связи междугородного (УВСМ);



- узла заказно-соединительных линий (УЗСЛ).



Так же для сельской телефонной сети:



- ЦС - центральная станция;



- УСП - узел сельско-пригородный;



- УС - узловая станция;



- ОС - оконечная станция;



- УПАТС.



Также для междугородной и международной телефонных сетей:



- МЦК - международный центр коммутации;



- УАК - узел автоматической коммутации;



- АМТС - автоматическая междугородная станция;



- АТС-К - комбинированная междугородная местная станция.



2.11.3.6. Для наиболее эффективного построения ГТС рекомендуемая емкость АТС не менее 5000 АЛ и 300 СЛ и СЛМ для связи с местными АТС и междугородными станциями. Максимально допустимая емкость не лимитируется.



При использовании станции в качестве транзитной рекомендуемая емкость составляет 3000 линий и каналов. Максимальная емкость не лимитируется.



Районные АТС должны обеспечивать возможность выноса абонентской емкости (концентраторов). Связь между концентраторами и АТС должна осуществляться по цифровым каналам трактов ИКМ 30.



Должна обеспечиваться возможность включения в станцию и вынесенные концентраторы как цифровых, так и аналоговых АЛ.



Число внешних направлений от АТС должно быть не менее 60.



Максимальное число линий в направлении не ограничивается.



2.11.3.7. Емкости АТС на СТС рекомендуются:



ЦС - от 1000 до 10000 NN, число СЛ от 300 до 3000, число направлений не менее 90;



УС - от 100 до 2000 NN, число СЛ от 150 до 900, число направлений не менее 90;



ОС - от 30 до 450 NN, число СЛ от 60 до 120, число направлений не менее 3 (с учетом поперечных связей).



В ЦС, УС и ОС могут включаться как цифровые, так и аналоговые соединительные линии.



2.11.3.8. Импортное оборудование АМТС, УАК должно обеспечить построение станций следующих емкостей:



- 1000+16000 каналов и линий - оконечная междугородная станция;



- 1000...20000 каналов и линий - транзитная междугородная станция;



- 1000+20000 каналов и линий - оконечно-транзитная междугородная станция;



- до 60000 точек подключения - узел автоматической коммутации.



2.11.3.9. Программное обеспечение оборудования коммутации должно строиться по модульно-иерархическому методу.



Предприятие-изготовитель должен обеспечить в соответствии с проектом станции изготовление, поставку, запуск и передачу в эксплуатацию ПО, изготовление и поставку программной документации, замену старых версий ПО на новые как на действующих, так и находящихся в стадии проектирования и строительства станциях.



Функциональными задачами службы сопровождении ПО должны являться:



- приемка от предприятия-изготовителя программного обеспечения для каждой вводимой в эксплуатацию станции;



- генерация сетевых и абонентских данных при расширении станций и узлов, вводе новых станций и узлов, при введении новых возможностей по контролю за оборудованием, каналами и качеством обслуживания, управления сетью;



- сбор и анализ статистических данных и заявок об ошибках в эксплуатируемом ПО станции с передачей этих сведений предприятию-изготовителю для принятия решений в части исправления ошибок ПО или разработчику для оптимизации ПО, модернизации ПО с целью удобств эксплуатации;



- участие в испытаниях и запуске ПО на станции.



2.11.3.10. Цифровые системы коммутации должны содержать подсистему эксплуатации и технического обслуживания, которая позволяет персоналу станции (операторам) взаимодействовать со станцией.



Для упрощения работы техперсонала станции должно быть предусмотрено все необходимое оборудование и программное обеспечение для человеко-машинной связи.



Станция должна обеспечить взаимодействие персонала с коммутационной системой и управление ее функционированием с помощью терминалов связи.



Специальный язык связи человек-машина (MML), используемый персоналом станции для взаимодействия с программным обеспечением коммутационной системы, должен соответствовать рекомендациям МСЭ-Т.



Функции эксплуатации должны быть рассчитаны на нормальные условия функционирования коммутационной системы. Эти функции должны обеспечивать:



- учет стоимости;



- маршрутизацию;



- измерение нагрузки и качества функционирования;



- функционирование периферийных устройств;



- управление станцией.



Подсистема технического обслуживания цифровой коммутационной системы должна обеспечить высококачественное функционирование станции с возможностью автоматической диагностики неисправностей, так чтобы возникшие неисправности могли бы быстро обнаруживаться, изолироваться и устраняться с минимальным влиянием на обслуживаемую нагрузку.



Стратегия технического обслуживания должна состоять из двух основных частей:



- самоконтроля оборудования и автоматического обнаружения неисправностей, проводимого оборудованием станции;



- обслуживании и восстановления, проводимых персоналом.



2.11.3.11. Импортное оборудование коммутации должно обеспечивать работу станции в синхронной цифровой сети, в которой используется способ принудительной иерархической синхронизации.



Аппаратура синхронизации импортного оборудования коммутации должна обеспечить работу станции в четырехуровневой системе принудительной иерархической тактовой синхронизации.



2.11.3.12. Импортное оборудование коммутации, применяемое на первом уровне (на самом высоком), должно содержать первичные эталонные задающие генераторы, которые должны быть рассчитаны на долговременное отклонение частоты, не превышающее 1·10 (цезиевые атомные стандарты частоты), в соответствии с рекомендацией G.811 МСЭ-Т. При этом:



- цезиевые атомные стандарты частоты должны иметь аппаратуру и программное обеспечение для сличения частоты генерируемого сигнала с частотой сигнала универсального координированного времени Росстандарта;



- для приемки синхросигнала с тактовой частотой 2048 кГц должны быть предусмотрены два входа в соответствии с Рекомендацией МСЭ-Т G.703, п.10, симметричный стык;



- для распределения синхросигналов другим потребителям (телематические сети, сети передачи данных и другие) должны быть предусмотрены стыки в соответствии с Рекомендацией МСЭ-Т G.703, п.10, симметричный стык.



Примечание. Последние два требования относятся также и к оборудованию коммутации, используемому на втором и третьем иерархических уровнях.





2.11.3.13. Аппаратура синхронизации импортного оборудования коммутации должна обеспечить два режима работы:



- режим принудительной синхронизации;



- режим удержания с запоминанием последнего значения оценки усредненного значения частоты входного активного синхросигнала.



2.11.3.14. Для приемки синхросигналов оборудование должно иметь не менее восьми входов, из них четыре входа для приема синхросигналов, выделенных из входящих первичных потоков 2048 кбит/с и два входа для приема синхросигналов от внешних источников с частотой 5000 кГц. Очередность использования синхросигналов должна устанавливаться программной установкой, и переключение на следующий по приоритету активный синхросигнал должно происходить в следующих случаях:



- при пропадании активного синхросигнала;



- при скачке частоты активного синхросигнала, превышающем величину 5·10 от его номинального значения;



- при пропадании входного сигнала 2048 кбит/с, из которого в данный момент выделяется синхросигнал;



- при потери циклового синхронизма;



- при чрезмерном коэффициенте ошибок;



- при аварии на удаленном конце тракта 2048 кбит/с.



Переключение в режим удержания должно осуществляться автоматически при пропадании всех входных синхросигналов.



2.11.3.15. На входах трактов первичных групп 2048 кбит/с должны быть устройства эластичной памяти объемом на один цикл 2048 кбит/с.



2.11.3.16. Все изменения в конфигурации аппаратуры синхронизации оборудования коммутации должны автоматически указываться на табло и протоколироваться.



2.11.4. Основные направления развития таксофонов.



2.11.4.1. Количественное развитие таксофонного парка с доведением плотности размещения до 3 таксофонов на 1000 жителей в среднем по России к 2000 г.



2.11.4.2. Переход на преобладающее использование таксофонного оборудования с безналичным способом расчета за услуги телефонной связи, предоставляемые с таксофонов, с помощью карт различного назначения (для любых видов таксофонов) и жетонов (для таксофонов местной телефонной связи).



2.11.4.3. Унификацию в пределах России, или по крайней мере на региональном уровне, жетонов, используемых с таксофонами местной телефонной связи, и карт, используемых с универсальными таксофонами.



При этом применяемые электронные карты, как перспективный вид средств оплаты, должны отвечать требованиям международных стандартов.



2.11.4.4. Организацию систем таксофонного оборудования различных уровней (от уровня местной телефонной сети до телефонной сети на межрегиональном уровне) на базе таксофонов, унифицированных по стыкам с телефонной сетью общего пользования и со средствами оплаты, оборудования дистанционного управления и контроля таксофонов, других технических средств, обеспечивающих функционирование таксофонов в рамках данной системы с требуемым качеством.



Образование на базе телефонных сетей соответствующих организационных структур, в том числе на коммерческой основе, обеспечивающих техническую эксплуатацию таксофонного оборудования, осуществляющих управленческие и координирующие функции в сфере развития таксофонного парка, применения тарифов и обеспечение взаиморасчетов между отдельными операторами таксофонного оборудования.



2.11.4.5. Расширение спектра видов и увеличение объема услуг, предоставляемых с таксофонов, путем внедрения таксофонного оборудования с расширенными функциональными возможностями, повышения таксофонной плотности, централизации и повышения качества технического обслуживания таксофонов.



2.11.5. Таксофонное оборудование



2.11.5.1. Таксофоны местной телефонной связи с жетонной и карточной оплатой (в том числе переоборудованные под жетоны и карты существующие таксофоны АМТ-69 и ТГС-1514 - в переходный период до 2000 г.), обеспечивающие возможность двустороннего действия.



2.11.5.2. Междугородные таксофоны для междугородной и международной телефонной связи с карточной оплатой и односторонним действием.



2.11.5.3. Универсальные таксофоны для местной, междугородной и международной телефонной связи с карточной оплатой, обеспечивающие возможность двустороннего действия.



2.11.5.4. Универсальные таксофоны по п.2.11.5.3 с дополнительными функциями (радио, видео, факс, службы сервиса и т.д.).



Примечание к пп.2.11.5.1-2.11.5.4. В случае восстановления полноценного обращения разменной монеты будут применяться и монетные таксофоны, а также таксофоны с комбинированным карточно-монетным способом оплаты.





2.11.5.5. Применяемые таксофоны по своим параметрам должны соответствовать требованиям разрабатываемой и подлежащей разработке нормативной документации (ОСТ 45.54-9, ОСТ 45.58-9 и др.).



Таксофоны по пп.2.11.5.1, 2.11.5.3, 2.11.5.4 должны включаться в РАТС.



Таксофоны по п.2.11.5.2 могут включаться непосредственно в АМТС.



2.11.6. Средства оплаты при использовании таксофонов



2.11.6.1. Унифицированный для повсеместного использования на территории России с таксофонами местной телефонной связи жетон ГТС 1-А2.



Другие разрешенные к использованию на крупных ГТС и на телефонных сетях отдельных регионов жетоны.



2.11.6.2. Унифицированные для регионального или межрегионального использования с таксофонами местной телефонной связи предоплаченные карты с малым платежным активом.



2.11.6.3. Унифицированные для регионального и межрегионального использования с междугородными и универсальными таксофонами магнитные предоплаченные карты с повышенной степенью защищенности.



2.11.6.4. Унифицированные в соответствии с международными стандартами электронные предоплаченные карты, предназначенные для использования с междугородными и универсальными таксофонами.



2.11.6.5. Универсальные, абонентские и кредитные карты (при наличии соответствующих технических и организационных возможностей).



2.11.6.6. Монеты (при восстановлении обращения разменной монеты).



2.11.7. Применение и техническая политика в отношении УАТС



2.11.7.1. Рекомендуется устанавливать УАТС на предприятиях при наличии хотя бы одного из следующих условий:



- установка УАТС в здании предприятия или учреждения позволяет получить существенный экономический эффект за счет сокращения длин абонентских линий по сравнению с включением абонентов данного предприятия или учреждения в телефонную станцию ТфОП;



- резерв емкости станции ТфОП не позволяет включить абонентов предприятий и учреждений;



- на УАТС необходимо предоставлять абонентам услуги, которые не могут быть обеспечены станциями ТфОП;



- УАТС в совокупности образуют ведомственную сеть или частную сеть, которая обеспечивает абонентам услуги, которые не могут быть обеспечены на ТфОП (при включении абонентов данного предприятия в разные АТС ТфОП).



2.11.7.2. С повышением технического уровня ТфОП на базе технологии интеллектуальных сетей и ЦСИС, а также роста емкости ТфОП рекомендуется организовывать для отдельных предприятий и учреждений виртуальные частные сети. В этих сетях абонентам предприятий и учреждений предоставляются все виды услуг, которые могут предоставляться абонентам в отдельных УАТС или ведомственных сетях и в частных сетях.



При этом обеспечивается снижение капитальных и эксплуатационных затрат на связь для ведомств предприятий и учреждений за счет снижения удельных показателей капитальных вложений за счет увеличения емкости станционных и линейных сооружений.



2.11.7.3. При развитии ТфОП должны учитываться потребности технологической связи ведомств, предприятий и учреждений в организации технологической связи.



2.11.8. Оборудование УАТС



2.11.8.1. Допускается установка только цифровых УАТС. Рекомендуется использование УАТС на основе ЦСИС.



2.11.8.2. Все УАТС, имеющие выход на ТфОП, должны соответствовать нормативам для станций ТфОП. Допускается для УАТС  наличие дополнительных услуг, не предусмотренных для станции ТфОП, если эти услуги необходимы для технологических процессов на данных предприятиях и учреждениях



Порядок взаимодействия абонентов ТфОП и УАТС должен быть таким же, как при взаимодействии между абонентами ТфОП вне зависимости от наличия каких-либо дополнительных услуг на УАТ сверх регламентированных для станций ТфОП (данное положение относится, например, к алгоритмам установления соединений и к акустическим сигналам).



2.11.9. Требования к цифровым станциям по обеспечению передачи сигналов оповещения гражданской обороны



2.11.9.1. Система передачи сигналов оповещения гражданской обороны (СОГО) предназначена для одновременной передачи с командных пунктов (КП) сигналов оповещения форме речевых сообщений с максимальным использованием аппаратно-программных средств цифровых станций. Допустимо использование СОГО в коммерческих целях.



2.11.9.2. С КП на цифровые станции передаются сведения о принадлежности абонентов к заданным группам, речевые сообщения и команды на передачу речевых сообщений.



2.11.9.3. С цифровых станций на КП передается информация о результатах сеанса оповещения (данные об ответивших и не ответивших абонентах и об абонентах, давших сигнал подтверждения).



2.11.9.4. Речевые сообщения в соответствии с командами КП передаются только в незанятые абонентские линии или допускается после передачи сигнала уведомления передача сигналов оповещения с принудительным разъединением ранее установленных соединений.



2.11.9.5. Сигнал подтверждения подается абонентом путем набора заданной цифры.



2.11.9.6. Количественные характеристики СОГО (максимальное число КП, число групп и максимальное число абонентов в группе) и временные параметры СОГО (допустимая длительность сообщений, контрольное время для передачи сигнала подтверждения) должны быть определены при разработке СОГО.



2.11.9.7. Для передачи управляющих сигналов между КП и цифровой станцией должна использоваться сеть ОКС N 7.



2.11.9.8. Для передачи речевых сообщений от КП на цифровую станцию и передачи речевых ответов абонентов от цифровых станций к КП могут использоваться как коммутируемые каналы ТфОП, так и некоммутируемые каналы.



2.11.9.9. Для реализации системы СОГО необходимо провести соответствующие согласования с фирмами, разрабатывающими и производящими цифровые станции. Рекомендуется при создании принимать во внимание технологию интеллектуальных сетей связи (ИСС).







3. ТЕЛЕФОННАЯ СЕТЬ СВЯЗИ, ВЫДЕЛЕННАЯ ПО ОБСЛУЖИВАНИЮ ("ИСКРА")





3.1. Назначение



Система междугородной телефонной связи "Искра" представляет собой сеть, входящую в ВСС.



Система связи предназначена для предоставления связи ограниченному кругу абонентов при обеспечении приоритета обслуживания по отношению к абонентам сети ТфОП. К абонентам сети "Искра" относятся абоненты учреждений государственного управления и экономики.



Система связи "Искра" позволяет обеспечивать более качественную, по сравнению с системой ТфОП, связь и необходимый уровень защиты информации.



В целях более эффективного использования сети "Искра" за счет ее коммерциализации целесообразно разрешить выход абонентов этой сети к абонентам сети ТфОП и на международную сеть.







3.2. Принципы построения



Система "Искра" состоит из станций, узлов и каналов, как созданных специально для системы "Искра", так и используемых совместно с сетью ТфОП.



Во всех зонах установлены станции сети "Искра": узловые (УС) и оконечные (ОС) (рис.3.1), в Москве - междугородная станция ВОМС.









Рис.3.1.Схема включения станций системы "Искра" различных зон в сеть ТфОП





Для организации междугородной связи УС и ОС включаются в системные АМТС (типа АРМ, АРЕ, КЭ, Э) сети ТфОП, ВОМС.



В качестве транзитных узлов сети "Искра" использованы УАК, ОТС сети ТфОП.



В качестве ОС и УС на сети "Искра" используются аналоговые АТС координатного типа, ВОМС - электронного типа.







3.3. Система обслуживания



Для предоставления связи абонентам сети "Искра" используется, наряду с оборудованием и каналами этой сети (УС, ОС, каналы связи между ними), также оборудование сети ТфОП (АМТС, УАК, каналы связи).



Абоненты системы ’’Искра" имеют в обслуживании приоритет перед абонентами сети ТфОП и обслуживаются по двум уровням приоритета - I и II.



I категория - высшая, предусматривает предоставление соединений с ожиданием освобождения занятых каналов на станциях и узлах сети ТфОП. Максимальное время ожидания не более 40 с.



II категория предусматривает предоставление соединений абонентам с постановкой на ожидание освобождения занятых каналов. При заполнении очереди ожидания вызов II категории снимает с ожидания вызовы III категории.



III и IV категории предусмотрены для обслуживания вызовов от абонентов сети ТфОП. Вызовы III категории обслуживаются с ожиданием, вызовы IV категории - по системе с отказами.



Всем абонентам системы "Искра" предоставляется право внутризоновой, междугородной и международной связи. Местная связь (внутри одного населенного пункта), а также связь с абонентами сети ТфОП абонентам сети "Искра" не предоставляется.







3.4. Система нумерации



При междугородной связи абоненты системы "Искра" имеют нумерацию вида ABC 0X1XXX, где:



ABC - междугородный код зоны, совпадающий с междугородным кодом сети ТфОП;



Х1ХХХ - номер абонента сети "Искра" в зоне (X1=6...0 и выбирается с учетом территориального размещения абонентов).



Для регионов (Москвы, С.-Петербурга), в которых емкость абонентской сети "Искра" превышает возможности по нумерации вида Х1ХХХ (порядка 4 тыс. номеров), выделяется специальный междугородный код.



В этом случае используется номер вида АВСХ0Х1ХХХ, где:



ABC - специальный междугородный код;



Х0Х1ХХХ - номер абонента сети "Искра" в зоне;



Х0=1...7, 9, 0;



X1=1...0.



При внутризоновой связи нумерация должна быть вида 20Х1ХХХ или 2Х0Х1ХХХ, где 2 - индекс выхода на внутризоновую сеть.



При исходящей международной связи абонент сети "Искра" набирает 8-10 КN, где:



8-10 - индекс выхода на международную сеть;



К - код страны;



N - номер абонента.



При входящей международной связи к абоненту сети "Искра" набирается номер 7АВС 8Х 0Х1ХХХ или 7АВС8Х Х0Х1ХХХ, где:



7 - код страны (Россия);



ABC - код зоны ТфОП или выделенный для сети "Искра";



8Х - цифры, дополняющие номер до полного 7-значного зонового номера.



Выход к телефонисту сети "Искра" осуществляется набором номера ABC 80.







3.5. Система сигнализации



На сети "Искра" используются системы сигнализации, рекомендуемые для местных, внутризоновых и междугородных сетей ТфОП, кроме двухчастотной системы сигнализации (см. разд.2.5).







3.6. Системы обеспечения функционирования сети "Искра"



3.6.1. Системы обеспечения функционирования сети "Искра" строятся по принципам, принятым для построения системы обеспечения функционирования сети ТфОП (см. разд.2.7).



3.6.2. Система электропитания аппаратуры, потребляющей постоянный ток, должна быть рассчитана на номинальное напряжение -60 В и -48 В.







3.7. Принципы взаимодействия сети "Искра" с телефонной сетью общего пользования



Абоненты сети "Искра" не имеют выхода к абонентам сети ТфОП и наоборот. Поэтому взаимодействие между сетями "Искра" и ТфОП в этом аспекте не предусматривалось при организации сети "Искра". Однако, в силу того, что станции сети "Искра" рассредоточены по разным регионам страны и что для построения сети "Искра" использованы координатные местные станции типа АТСК-100/2000 и АТСК-50/200, связь между ними организована через узлы и станции междугородной телефонной сети - АМТС, ОТС и УАК. Оконечные и узловые станции (ОС и УС) сети "Искра’" подключены к системным АМТС сети ТфОП по линиям зоновой связи - ЗСЛ и СЛМ.



Таким образом, взаимодействие станций сети "Искра" различных зон осуществляется через АМТС, ОТС и УАК, а станций одной зоны - через АМТС, ОТС сети ТфОП (см. рис.3.1).







3.8. Сеть делового обслуживания



3.8.1. Структурные изменения сети "Искра" и предпосылки создания современной цифровой сети "Искра-К"



За последние годы наметились структурные изменения в сети "Искра". Они сводятся к следующему:



- Несколько сократился прежний контингент абонентов сети "Искра", что объясняется сокращением абонентов госсектора.



Вместе с тем происходят структурные изменения контингента пользователей сети "Искра". Так, при сокращении контингента абонентов госсектора, сохранении контингента абонентов органов территориального управления, начинают активно включаться в сеть "Искра" структуры, нуждающиеся в надежной связи и новых видах услуг. Немаловажное значение также имеет для них приоритетное обслуживание абонентов сети "Искра". К таким пользователям относятся абоненты банковских структур (Сбербанк РФ, коммерческие банки), а также абоненты других коммерческих предприятий.



- Во многом низкое использование сети "Искра" объясняется тем, что сеть построена на устаревшей аналоговой технике связи, не способной обеспечить потребности в новых видах услуг. В целях создания новых возможностей для абонентов коммерческих структур было принято решение о преобразовании существующей сети "Искра" в современную цифровую сеть.



- В целях сохранения системы "Искра", обеспечения ее эффективной работы за счет наращивания ее абонентской емкости, предоставления ее абонентам широкого спектра услуг и связи высокого качества, было принято решение по коммерциализации сети "Искра". На базе сети "Искра" создается новая современная аналого-цифровая сеть с использованием цифровых коммутационных станций и систем передачи.



Новая цифровая сеть предназначена, в основном, обеспечить высококачественной связью при широком ассортименте новых услуг абонентов, рассредоточенных по регионам России. Такая сеть, в силу своего основного назначения - обслуживание клиентов коммерческих деловых структур, получила название "Сеть "Искра" коммерческая" ("Искра-К").



Разработаны "Технические предложения" по построению этой сети, которые утверждены Первым заместителем Министра связи России Крупновым А.Е. 21.10.94 г.



В соответствии с "Техническими предложениями" новая сеть создается на организационных и системных принципах сети "Искра", но на новых технических средствах - цифровых системах коммутации и передачи. С этой целью в областных центрах предполагается полная замена координатных станций ОС, УС на электронные, в которые будут переключены абоненты сети "Искра" и дополнительно включены абоненты коммерческих структур. Сеть "Искра-К" входит в состав сети ТфОП и использует с ней общие технические ресурсы и организационные принципы управления сетями (технического обслуживания, технической эксплуатации и управления сетью). Часть абонентов сети "Искра-К" будет иметь доступ к услугам ЦСИС.



По п
