УКАЗАНИЯ ПО ПРОВЕДЕНИЮ КОМПЛЕКСНЫХ ИСПЫТАНИЙ ГЕНЕРАТОРОВ И БЛОКОВ ГЕНЕРАТОР-ТРАНСФОРМАТОР НА ЭЛЕКТРОСТАНЦИЯХ
РД 34.45.310-89
УДК (621.313.12+621.314.222.6)-182.7.001.4
Срок действия установлен
с 01.12.89 г. до 01.12.94 г.
РАЗРАБОТАНО предприятием "Донтехэнерго" ПО "Союзтехэнерго"
ИСПОЛНИТЕЛЬ А.В. ЯШТА
УТВЕРЖДЕНО Главным научно-техническим управлением энергетики и электрификации 15.08.88 г.
Заместитель начальника К.М. АНТИПОВ
В настоящих Указаниях установлен и объем и продолжительность комплексных испытаний генераторов (блоков генератор-трансформатор), их устройств релейной защиты и автоматики при вращении турбогенератора с номинальной частотой.
Указания рассчитаны на испытания серийного освоенного электрооборудования, устанавливаемого на тепловых электростанциях согласно типовым проектам при новом включении и после капитального ремонта.
Указания предназначены для персонала пусконаладочных организаций и эксплуатационного персонала, занимающегося проведением испытаний.
Объем приемо-сдаточных испытаний генератора (блока генератор-трансформатор), а также его устройств релейной защиты и автоматики приведен в "Правилах устройства электроустановок", гл. 1.8 (М.: Энергоатомиздат, 1985).
1. Порядок испытаний генераторов и блоков генератор-трансформатор
1.1. К началу испытаний на вращающемся турбогенераторе все оборудование должно быть полностью смонтировано и налажено.
1.2. Во время испытаний должны быть определены технические параметры и характеристики основного оборудования, устройств релейной защиты и автоматики, необходимые для включения генератора (блока генератор-трансформатор) в сеть и для дальнейшей эксплуатации.
1.3. Схемы и оборудование системы смазки, охлаждения, уплотнения вала генератора и устройства автоматического включения резерва (АВР) должны быть опробованы в работе на неподвижном генераторе.
Все устройства релейной защиты, вторичные цепи и электрические блокировки должны быть опробованы с подачей оперативного тока; действие защит должно быть проверено на отключение воздушных или масляных выключателей, автомата гашения поля, на закрытие стопорных и отсечных клапанов.
Технологическая, предупреждающая и аварийная сигнализации должны быть опробованы и введены в работу.
К началу испытаний генератора должны быть также смонтированы и налажены все измерительные приборы, включая те, которые контролируют технологические параметры генератора, трансформатора и их технологических систем.
1.4. Токовые цепи устройств релейной защиты, измерений, автоматики и цепи напряжения должны пройти проверку косвенными методами: первичным и вторичным током от постороннего источника или при вращении турбогенератора валоповоротным устройством. Эта проверка позволит заранее выявить ошибки монтажа и проекта и сократить время испытания при вращении турбогенератора с номинальной частотой.
1.5. Первые испытания генератора (блока генератор-трансформатор) должны проводиться с резервным возбудителем, заранее подготовленным и опробованным, а при отсутствии резервного возбудителя испытания должны проводиться на рабочей системе возбуждения.
1.6. К началу испытаний для снятия необходимых характеристик генератора (блока генератор-трансформатор), устройств релейной защиты и автоматики необходимо подготовить трехфазные и однофазные испытательные закоротки. Места установки закороток для наиболее распространенных схем первичных соединений приведены на рис. 1-6.
Для сокращения времени на установку и снятие закоротки 4 и 5 следует устанавливать на выкатных тележках резервных ячеек, которые на время испытаний устанавливаются вместо рабочих; остальные закоротки, кроме однофазных, следует устанавливать до начала испытаний и вводить в схему с помощью выключателей и разъединителей.
Рис. 1. Схема генератора, работающего на сборные шины 6-10 кВ электростанции

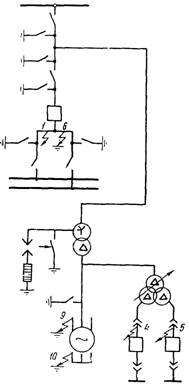

Рис. 2. Схема блока генератор - трансформатор, подсоединенного к системе шин 110-220 кВ, с генераторным выключателем

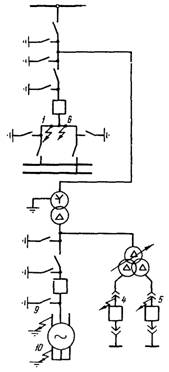

Рис. 3. Схема блока генератор-трансформатор, подсоединенного к системе шин 110-220 кВ
Рис. 4. Схема блока генератор-трансформатор, подсоединенного по полуторной схеме или схеме многоугольника.
Рис. 5. Схема двух спаренных блоков генератор-трансформатор, подсоединенных по полуторной схеме или схеме многоугольника

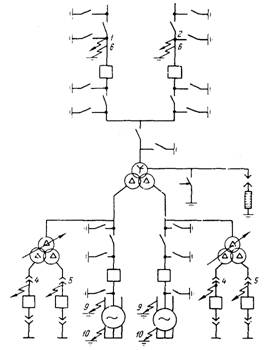

Рис. 6. Схема блока генератор-трансформатор с расщепленными обмотками, подсоединенного по полуторной схеме
1.7. Испытания генератора (блока генератор-трансформатор) при вращении с номинальной частотой предусматривают окончательную проверку устройств защиты и автоматики первичным током и напряжением, а также снятие необходимых характеристик. Заключительным этапом испытаний является включение генератора в сеть и взятие нагрузки.
Рекомендуемый объем и продолжительность испытаний для наиболее распространенных схем первичных соединений приведен в таблице. Если в процессе испытаний будет выявлена неисправность, то для ее устранения должно быть предоставлено дополнительное время.
Испытания системы рабочего возбуждения, автоматического синхронизатора, устройства автоматического регулирования активной мощности проводятся по отдельным программам.
Объем и продолжительность испытаний генераторов и блоков генератор-трансформатор в процессе развертывания турбины и при номинальной частоте вращения
|
Наименование операция |
Продолжительность, ч |
Примечание |
||
|
для схемы рис. 1 |
для схемы рис. 2, 3, 5 |
для схемы рис. 4, 6 |
||
|
1. Определение сопротивления изоляции обмотки ротора генератора переменному току в процессе разворота турбины п = 0-3000 об/мин |
1,0 |
1,0 |
1,0 |
|
|
2. Испытание изоляции обмотки ротора генератора при п = 3000 об/мин |
0,1 |
0,1 |
0,1 |
|
|
3. Режим трехфазного КЗ |
|
|
|
|
|
3.1. Проверка цепей тока на обтекание при увеличении тока в закоротке 1-5, 7 при п £ 3000 об/мин |
0,5 |
0,8 |
1,2 |
|
|
3.2. Проверка дифференциальных защит генератора (блока) при увеличении тока в закоротке 1-5, 7 при n £ 3000 об/мин |
0,5 |
1,0 |
1,4 |
|
|
3.3. Снятие трехфазных закороток 3-5, 7 |
- |
0,5 |
1,0 |
|
|
3.4. Снятие характеристики КЗ генератора (блока) увеличением тока в закороткат 1, (2), 3, 7 |
0,3 |
0,3 |
0,3 |
|
|
3.5. Проверка фильтровых защит при увеличении тока в закоротках 1, (2), 3, 7 |
0,5 |
0,5 |
0,5 |
|
|
3.6. Осциллографирование процесса гашения поля в режиме трехфазного КЗ |
0,2 |
0,2 |
0,2 |
|
|
3.7. Снятие трехфазной закоротки 1, (2), 3, 7 |
0,2 |
0,5 |
0,5 |
|
|
4. Режим однофазного КЗ на стороне высокого напряжения блока |
|
|
|
Продолжительность проведения опыта регламентируется допустимым временем работы генератора по условию нагрева ротора токами обратной последовательности |
|
4.1. Установка однофазной закоротки 6 (8) |
- |
0,5 |
0,5 |
|
|
4.2. Проверка защит при увеличении тока в закоротке 6 (8) |
- |
0,5 |
0,5 |
|
|
4.3. Снятие всех закороток, осмотр схемы и оборудования генератора (блока) |
- |
1,0 |
1,0 |
|
|
5. Режим холостого хода |
|
|
|
|
|
5.1. Первый подъем напряжения, проверка и осмотр электрооборудования |
0,5 |
0,5 |
0,5 |
|
|
5.2. Проверка симметрии напряжения и чередования фаз |
0,5 |
0,5 |
0,5 |
|
|
5.3. Снятие характеристики холостого хода, испытание межвитковой изоляции, проверка защит |
0,5 |
0,5 |
0,5 |
|
|
5.4. Установка однофазной закоротки 9 |
- |
0,5 |
0,5 |
|
|
5.5. Проверка защиты от однофазных замыканий обмотки статора генератора на земле при увеличении напряжения в закоротке 9, до уставки срабатывания защиты |
- |
0,5 |
0,5 |
|
|
5.6. Снятие закоротки 9 |
- |
0,5 |
0,5 |
|
|
5.7. Осциллографирование процесса гашения поля при номинальном напряжении статора генератора |
0,2 |
0,2 |
0,2 |
|
|
5.8. Измерение остаточного напряжения и проверка чередования фаз на остаточном напряжении |
0,5 |
0,6 |
0,6 |
|
|
5.9. Проверка цепей синхронизации на синхронном и несинхронном напряжениях |
0,5 |
1,2 |
1,5 |
|
|
6. Синхронизация и режим нагрузки блока |
|
|
|
|
|
6.1. Подготовка к включению генератора (блока) в сеть. Анализ материалов испытаний |
0,5 |
1,0 |
1,0 |
|
|
6.2. Включение генератора (блока) в сеть и пробное взятие нагрузки |
0,2 |
0,2 |
0,2 |
|
|
6.3. Проверка электрического оборудования, защит и измерительных приборов рабочим током нагрузки |
1,0 |
1,0 |
1,5 |
При достижении нагрузки не менее 0,6-0,7 Рном, выставляется уставка защиты от однофазных замыканий обмотки статора генератора на землю. При первом останове генератора (блока) устанавливается однофазная закоротка 10 и проверяется выставленная уставка |
|
6.4. Фазировка рабочего и резервного трансформаторов СН и перевод СН на рабочее питание |
- |
1,0 |
1,0 |
|
|
6.5. Проверка подстуловой изоляции подшипников генератора |
0,2 |
0,2 |
0,2 |
|
|
Итого рабочего времени на проведение комплексных испытаний |
8,6 |
15,8 |
17,4 |
|
|
В том числе: |
|
|
|
|
|
на проведение испытаний до включения блока в сеть и на включение блока в сеть |
6,7 |
9,1 |
9,7 |
|
|
на оперативные работы и установки (снятие) закороток |
0,7 |
4,5 |
5,0 |
|
|
на испытание после включения блока в сеть |
1,2 |
2,2 |
2,7 |
|
1.8. Испытания должны проводится по утвержденным техническим и рабочим программам, разработанным и согласованным на основании "Положения о порядке разработки, согласования в утверждения программ испытаний на тепловых, гидравлических и атомных электростанциях, в энергосистемах, тепловых и электрических сетях" (М.: СПО Союзтехэнерго, 1986).
