МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ



СТАНДАРТ ОТРАСЛИ



СТАНЦИИ ЗЕМНЫЕ ДЛЯ ЛИНИЙ СПУТНИКОВОЙ СВЯЗИ, РАБОТАЮЩИЕ С ИСЗ НА ГЕОСТАЦИОНАРНОЙ ОРБИТЕ

В ДИАПАЗОНАХ ЧАСТОТ 6/4 ГГЦ и 14/11-12 ГГЦ.



Методы измерений и испытаний параметров составных частей станций



ОСТ 45.164-2001

Издание официальное

ЦНТИ "ИНФОРМСВЯЗЬ"

Москва- 2001

Предисловие

1РАЗРАБОТАН Федеральным государственным унитарным предпри­ятием — научно-исследовательским институтом радио



ВНЕСЕН Научно-техническим управлением и охраны труда Минсвязи России



2  Утвержден Министерством Российской Федерации по связи и инфор­матизации

3 ВВЕДЕН В ДЕЙСТВИЕ Информационным письмом от 13.06.2001 № 4247

4  Стандарт разработан с учетом Государственных стандартов Россий­ской Федерации, стандартов отрасли, Норм ГКРЧ, Рекомендаций МСЭ, стандартов МЭК, руководящих документов по ВСС РФ и Регламента радио­ связи.

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт не может быть полностью или частично воспроиз­веден, тиражирован и распространен в качестве официального издания без разрешения Минсвязи России.



Содержание



1 Область применения

2  Нормативные ссылки

3  Обозначения и сокращения

4  Общие положения

5  Методы измерений

5.1 Измерения параметров и испытания антенной системы

5.2 Измерение параметров и испытания передающего устройства

5.3 Измерение параметров и испытания приемного устройства

5.4 Измерение параметров и испытания модема

5.5 Измерение параметров ЭМС

5.6 Измерение и проверка параметров безопасности

5.7 Испытания на устойчивость к ВВФ

5.8 Проверка соответствия сопроводительной документации и комплектности
Приложение А Перечень основных средств измерения
Приложение Б Библиография



Дата введения 2001-09-01



1 Область применения



Настоящий стандарт распространяется на земные станции (далее ЗС) спут­никовой службы, предназначенные для работы с ИСЗ на геостационарной орби­те в диапазонах частот 6/4 ГГц и 14/11-12 ГГц.

Стандарт устанавливает методы измерений параметров и испытаний со­ставных частей земных станций фиксированной спутниковой службы (ФСС) на соответствие техническим требованиям по ОСТ 45.123-99.

Настоящий стандарт распространяется на выпускаемое в Российской Феде­рации и импортируемое оборудование земных станций.



2 Нормативные ссылки



В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Испол­нения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 23088-80 Изделия электронной техники. Требования к упаковке, транспортированию и методы испытаний

ГОСТ 26886-86 Стыки цифровых каналов передачи и групповых трактов первичной сети ЕАСС. Основные параметры

ГОСТ 30429-96 Совместимость технических средств электромагнитная. Ра­диопомехи индустриальные от оборудования и аппаратуры, устанавливаемых совместно со служебными радиоприемными устройствами гражданского назна­чения. Нормы и методы испытаний

ГОСТ Р 51061-97 Системы низкоскоростной передачи речи по цифровым каналам. Параметры качества речи и методы измерений

ОСТ 45.123-99 Станции земные фиксированной спутниковой службы. Тех­нические требования к составным частям станций.



3 Обозначения и сокращения



АДИКМ-32 — адаптивная дифференциальная импульсно-кодовая модуля­ция со скоростью цифрового потока 32 кбит/с,

АФУ — антенно-фидерное устройство,

АЧХ — амплитудно-частотная характеристика,

АЦП — аналого-цифровое преобразование,

ВВФ — внешние воздействующие факторы,

ВСС (РФ) — Взаимоувязанная сеть связи Российской Федерации,

ГВЗ — групповое время запаздывания,

ДН — диаграмма направленности (антенны),

ЗИП — запасные части, инструменты, принадлежности и материалы,

ЗС — земная станция,

ИКМ-64 — импульсно-кодовая модуляция со скоростью цифрового потока 64 кбит/с,

ИСЗ — искусственный спутник Земли,

КВП — коаксиально-волноводный переход,

КИП — коэффициент использования поверхности антенны,

КС — контрольная станция,

КПР — кроссполяризационная развязка,

МШП — малошумящий преобразователь,

МШУ — малошумящий усилитель,

НО — направленный ответвитель,

ПСП — псевдослучайная последовательность,

ПЧ — промежуточная частота,

СКО — среднее квадратичное отклонение,

ТУ — технические условия,

ТЧ — тональная частота,

ЭМС — электромагнитная совместимость,

Еb/No — отношение энергии сигнала на бит к спектральной плотности мощности шума.



4 Общие положения



4.1 Требования к параметрам и характеристикам составных частей станций ФСС, работающих в диапазонах частот 6/4 ГГц и 14/11-12 ГГц, установлены в ОСТ 45.123.

Перечень проверяемых параметров и характеристик приведен в таблице 1.



Таблица 1 — Перечень проверяемых параметров и характеристик



Наименование проверяемых параметров и характеристик	Пункт техничес­ких требований по ОСТ 45. 123	Пункт методи­ки по настоя­щему стандарту
1	2	3
1 Антенная система и АФУ - уровни боковых лепестков ДН, ширина главного лепестка, уровень первого бокового лепестка - коэффициент усиления -КПР - шумовая температура - коэффициент стоячей волны - развязка между приемным и передающим трактами - максимально допустимая мощность на входе АФУ - ошибка наведения - молниезащита - герметичность АФУ - срок службы	5.2.4; 5.2.5; 5.2.6 5.2.3 5.2.7 5.2.8 5.2.9 5.2.10 5.2.11 5.2.12 5.2.15 5.3.8 5.3.9	5.1.1 5.1.2 5.1.3 5.1.4 5.1.5 5.1.6 5.1.7 5.1.8 5.1.9 5.1.10 5.1.11
2 Передающее устройство (усилитель мощности и повышающий преобразователь частоты) - диапазон входных частот сигналов ПЧ и диапазон выходных частот - уровень входного сигнала ПЧ и уровень мощности выходного сигнала - затухание несогласованности входа - коэффициент стоячей волны для выхода - отклонение частоты сигнала на выходе - неточность поддержания выходной мощности - уровень побочных излучений - уровень продуктов интермодуляции - неравномерность АЧХ и характеристики ГВЗ - спектральная плотность фазового шума - параметры контроля и управления: 1) наличие технических средств, прекращающих излучение мощности 2) глубина регулировки уровня мощности	6.2.1   6.2.2 6.2.3 6.2.4 6.2.5 6.2.6 6.2.7 6.2.8 6.2.9; 6.2.10 6.2.11 6.4 6.4.1 6.4.2	5.2.1   5.2.1 5.2.2 5.2.3 5.2.4 5.2.5 5.2.6 5.2.7 5.2.8 5.2.9 5.2.1 0 5.2.11
3 Приемное устройство (малошумящий усилитель и понижающий преобразователь частоты) - рабочий диапазон частот - шумовая температура и коэффициент шума - коэффициент усиления - уровень входной мощности, при которой коэффициент усиления МШУ уменьшается на 1 дБ - крутизна изменения коэффициента усиления МШУ - неравномерность коэффициента усиления понижающего преобразователя частоты - неравномерность АЧХ и характеристики ГВЗ - избирательность преобразователя частоты - коэффициент стоячей волны - затухание несогласованности выхода преобразователя частоты - спектральная плотность фазового шума гетеродинов - параметры контроля и управления: 1) наличие элементов, обеспечивающих работу системы контроля и управления 2) глубина регулировки коэффициента усиления понижающего преобразователя частоты 3) управление коаксиально-волноводным переключателем и индикация состояния МШУ	7.2.1 7.2.2 7.2.3   7.2.5 7.2.6   7.2.6 7.2.7; 7.2.8 7.2.9 7.2.10   7.2.11 7.2.12 7.4   7.4.1   7.4.2   7.4.3	5.3.1 5.3.2 5.3.3   5.3.4 5.3.5   5.3.6 5.3.7 5.3.8 5.3.9   5.3.10 5.3.11     5.3.12   5.3.13   5.3.14
4 Модем - глубина и шаг регулировки уровня выходного сигнала - неравномерность уровня выходного сигнала - неточность поддержания уровня выходного сигнала - затухание отражения на выходе модулятора - частотный диапазон поиска сигнала в демодуляторе - шаг перестройки частоты модема                    - отклонение несущей и тактовой частот модулятора - спектральная плотность мощности внеполосных излучений - уровень побочных излучений                           - необходимое номинальное и пороговое отношение Еb/No - электрические характеристики стыка G.703:   1) форма и уровни сигналов на цифровом выходе демодулятора; 2) отношение амплитуд импульсов положительной и отрицательной полярности; 3) отношение длительностей импульсов положительной и отрицательной полярности; 4) фазовое дрожание сигнала на цифровом выходе демодулятора; 5) обеспечение безошибочного приема на входе сигнала с параметрами (1-3) и тактовыми частотами, значения которых отличаются от номинальных на ±5*10-5; 6) обеспечение безошибочного приема на входе сигнала с параметрами (1-3) при одновре­менной подаче помехи с уровнем на 1 8 или 20 дБ ниже номинального; - параметры ТЧ канала при наличии в модеме АЦП вида ИКМ-64 или АДИКМ-32 1) частотная характеристика остаточного затухания; 2) среднеминутное значение псофометрической мощности шума; 3) защищенность от внятных переходных   влияний; 4) защищенность сигнала от псофометрической мощности суммарных искажений; 5) порог перегрузки канала ТЧ;                                                       6) отклонение группового времени прохождения; 7) фазовое дрожание сигнала; 8) защищенность сигнала от невзвешенной мощности сопровождающих помех: - качество передачи речи по ТЧ каналу, организованному с использованием низкоскоростных и речепреобразующих устройств - параметры резервирования	8.2.1; 8.2.2 8.2.3 8.2.4 8.2.5   8.2.7 8.2.8 8.2.9, 8.2.10   8.2.11 8.2.12   8.2.13 8.2.15*                                   8.2.16**                         8.2.17***   8.3	5.4.1 5.4.2 5.4.3 5.4.4(5.3.10)   5.4.6 5.4.7 5.4.8   5.4.9 5.4.10   5.4.11 5.4.12   5.4.12.1   5.4.12.1   5.4.12.1   5.4.12.1       5.4.12.2       5.4.12.3   5.4.13 5.4.13.1   5.4.13.2 5.4.13.3   5.4.13.4 5.4.13.5 5.4.13.6 5.4.13.7   5.4.13.8   5.4.14   5.4.15,5.4.16
5 Электромагнитная совместимость - уровень индустриальных радиопомех, создаваемых оборудованием ЗС - электрические параметры оборудования. влияющие на ЭМС	4.4     5.2.6; 6.2.7; 6.2.8; 6.2,11; 8.2.11; 8.2.12	5.5.1     5.5.2 (5. 1.1; 5.2.7; 5.2.8; 5.2.10; 5.4.9; 5.4.10)
6 Параметры безопасности - наличие предупредительных знаков и болта для заземления - сопротивление между болтом для заземления и каждой токоведущей частью оборудования - уровень акустического шума - сопротивление изоляции между элементом заземления и каждым из потенциальных полюсов сетевого ввода - электрическая прочность изоляции - плотность потока электромагнитной энергии	4.2.1; 4.2.2; 4.2.3   4.2.4   4.2.5 4.2.6 4.2.7 4.2.8	5.6.1   5.6.2   5.6.3 5.6.5 5.6.4 5.6.6
7 Устойчивость к ВВФ: - устойчивость к изменению напряжения питающей сети; - устойчивость к воздействию климатических факторов; - возможность эксплуатации антенны в особых климатических условиях - ветровая устойчивость антенны; - устойчивость антенны к дождю; - устойчивость к транспортированию	4.3.3 4.3.1; 4.3.2   5.3.5 5.3.6 5.3.7 4.3.4	5.7.1 5.7.2 — 5.7.5   5.7.6 5.7.7 5.7.8 5.7.9
* Параметры стыка приведены в ГОСТ 26886 и в [8] ** Параметры приведены в [9] *** Параметры и методики приведены в ГОСТ 51061



5 Методы измерений и испытаний



5.1 Измерения параметров и испытания антенной системы



5.1.1 Измерения ДН и уровня боковых лепестков в диапазоне частот пере­дачи проводится по схеме, приведенной на рисунке 1.



5.1.1.1 Испытуемая ЗС излучает немодулированный сигнал на средней час­тоте выбранного для измерений высокочастотного ствола с уровнем мощности, соответствующим линейному участку амплитудной характеристики ретрансля­тора ИСЗ.

Рисунок 1

*Цифрами в скобках здесь и далее на рисунках и в тексте обозначены по­рядковые номера приборов в соответствии с таблицей А1 (приложение А). Если в обозначении даны номера нескольких приборов, используется любой из них.

5.1.1.2 Измерение и запись ДН в азимутальной и угломестной плоскостях проводит контрольная станция. Испытуемая антенна должна поворачиваться с помощью штатных приводов поочередно в азимутальной и угломестной плоско­стях в угловых пределах, заданных в ОСТ 45.123 (пункт 5.2.6), или, в случае возникновения для этого препятствий, в пределах не менее ±5 градусов от на­правления на ИСЗ. График ДН регистрируется на ленте самописца или планшете графопостроителя, подключенного к анализатору спектра. В случае невозмож­ности проведения измерений параметров ДН антенны в условиях линейных ис­пытаний измерения в угловых пределах согласно ОСТ 45.123 (пункт 5.2.6) про­водятся на заводских испытаниях на заводе-изготовителе.

5.1.1.3Для расчета коэффициента усиления антенны необходимо дополни­тельно измерить ДН по азимуту и углу места в угловом секторе, содержащем главный и первые боковые лепестки, с масштабом по оси уровней не более (3 — 5) дБ/см. Данные измерения выполняются на крайней нижней, централь­ной и крайней верхней частотах рабочего диапазона антенны, указанного в спе­цификации.

5.1.1.4Шкала азимутальных углов в ДН должна корректироваться с учетом параллакса в соответствии с выражением

Q=2arcsin [sin(Q_изм/2)cosh], (1)

где Q_изм — азимутальный угол, отсчитываемый по шкале устройства управ­ления приводами поворота антенны,

h — угол места антенны,

Q — угол азимута с учетом коррекции.



5.1.1.5 По измеренным параметрам ДН антенны в азимутальной и угломе­стной плоскостях определить ширину главного лепестка ДН по уровням минус 3 и минус 10 дБ, обозначаемую соответственно J ₃ и J₁₀ в азимутальной плоскости,
и j₃ и j₁₀ в угломестной.



5.1.1.6 Далее провести расчет коэффициента усиления антенны на передачу в соответствии с 5.1.2.*

5.1.1.7 На измеренных графиках ДН нанести справочные кривые, которые вычисляются в соответствии с формулами, приведенными в ОСТ 45.123 (пункт 5.2.6). При этом в качестве изотропного уровня, относительно которого рассчи­тываются точки справочных кривых, принимается уровень, равный взятому со знаком минус коэффициенту усиления антенны в дБ, вычисленному в соответст­вии с методикой 5.1.2.

5.1.1.8 Подсчитать количество боковых лепестков, уровень которых пре­вышает уровень, заданный справочной кривой, по отношению к общему количе­ству зарегистрированных в данной ДН боковых лепестков (в %).

5.1.1.9Измерения ДН антенны в диапазоне частот приема проводятся с по­мощью контрольной станции, которая излучает немодулированный сигнал на средней частоте выбранного для измерений высокочастотного ствола с уровнем мощности, соответствующем линейному участку амплитудной характеристики ретранслятора ИСЗ (рисунок 2).

Измерения проводятся в угловом секторе, соответствующем требованиям ОСТ 45.123 (пункт 5.2.6) и, кроме того, в узком секторе, содержащем главный и первые боковые лепестки, по методике, аналогичной приведенной в 5.1.1.1 — 5.1.1.5.

*Методика по 5.1.2 приемлема только в том случае, если вид измеренной ДН (глубина первых минимумов, уровень первых боковых лепестков, симмет­рия боковых лепестков) свидетельствует о том, что антенна настроена.

Рисунок 2

5.1.2 Определение коэффициента усиления антенны G, дБ, проводится рас­четным путем на основании результатов измерения ширины ДН антенны на прием и передачу по уровням минус 3 и минус 10 дБ по следующим формулам

  (2)

  (3)

  (4)

где J₃ и j₃  — ширина главного лепестка ДН в градусах по уровню минус 3 дБ в азимутальной и угломестной плоскостях соответственно,

J₁₀ и j₁₀ — ширина главного лепестка ДН в градусах по уровню минус 10 дБ в азимутальной и угломестной плоскостях соответственно.



5.1.3 Измерение КПР антенны в диапазоне частот передачи производится в соответствии со схемой, приведенной на рисунке 1, и в диапазоне частот приема в соответствии со схемой, приведенной на рисунке 2.*



5.1.3.1 В соответствии с методиками по 5.1.1.1 — 5.1.1.3 измерить ДН ан­тенны на основной поляризации на центральных частотах передачи и приема в узком секторе углов, содержащем главный, первые и вторые боковые лепестки.

5.1.3.2 Переключить в антенне поляризацию принимаемого сигнала на ор­тогональную. Например, если основной на приеме является круговая поляриза­ция правого направления вращения, то необходимо включить прием на круговой поляризации левого направления вращения и наоборот. Переключение поляри­зации можно выполнить в зависимости от конкретного конструктивного испол­нения антенны одним из следующих способов:



-   в схеме без поляризационного уплотнения необходимо повернуть поляри­затор вокруг своей оси относительно поляризационного фильтра (если исполь­зуется круговая поляризация) или поляризационный фильтр (если используется линейная поляризация) на 90° в любую сторону в соответствии с инструкцией по эксплуатации;

-   в схеме с поляризационным уплотнением необходимо подключить МШУ, с которым проводилось измерение ДН на основной поляризации, к фланцу вто­рого приемного входа — при измерении КПР на прием, и усилитель мощности, с которым проводилось измерение ДН на основной поляризации, ко второму пе­редающему входу волноводного тракта — при измерении КПР на передачу.

* Предполагается, что данные измерения проводятся через ИСЗ с антенны­ми устройствами бортового ретранслятора с известной КПР величиной не менее (40 — 45) дБ. При отсутствии такой возможности КПР антенны измеряется в ходе заводских (полигонных) испытаний с помощью вспомогательной антенны.

5.1.3.3 Измерить и обработать ДН антенны на кроссполяризации в диапазо­нах частот приема и передачи, руководствуясь при этом 5.1.1.1 — 5.1.1.3. В про­цессе проведения этих измерений нельзя изменять усиление в приемном и пере­дающем трактах испытуемой ЗС и КС, изменять усиление измерительных при­боров. Согласование действий операторов, выполняющих измерения на кон­трольной и земной станциях, должно быть проведено до начала измерений.

5.1.3.4 Отсчитать по анализатору спектра уровень сигнала Е_КПР, дБм, при углах J_0,5 и j_0,5ДН на кроссполяризации, где J_0,5 и j_0,5— углы относительно максимума в ДН на основной поляризации в плоскостях азимута и угла места, соответствующие уровню минус 0,5 дБ. Разность уровня сигнала в максимуме ДН на основной поляризации Е_мах, дБм, (за вычетом 0,5 дБ) и отсчитанного указанным образом уровня по ДН на кроссполяризации представляет собой ве­личину КПР при отклонении от максимума ДН на 0,5 дБ согласно формуле

КПР (дБ) = Е_мах- Е_КПР -0,5 дБ. (5)

5.1.3.5 Проверка вида поляризации сигналов приема и передачи проводится на основе данных, приведенных в технической документации на антенну.



5.1.4 Определение шумовой температуры антенны в диапазоне частот при­ема производится по схеме, представленной на рисунке 3.



5.1.4.1Установить испытуемую антенну под углом места 5 или 10° соответ­ственно для диапазонов 4 или 11-12 ГГц и таким азимутальным углом, при ко­тором отсутствует дополнительное затенение местными предметами или воз­вышенностями. Убедиться в отсутствии сигналов помех в рабочей полосе час­тот. При наличии помех выбрать для измерений другой азимутальный угол или
участок диапазона частот.

5.1.4.2 Зафиксировать на анализаторе спектра уровень шумового сигнала P_N в полосе ствола на выходе МШУ при штатном его подключении.

5.1.4.3 Отключить МШУ от АФУ и подключить к его входу согласованную нагрузку из комплекта измерителя (6). Зафиксировать на анализаторе спектра в той же полосе частот уровень шумового сигнала p₀.

Рисунок 3

5.1.4.4 Вычислить шумовую температуру антенны Т_А, К, по формуле

Т_А = N(T₀ + Т_МШУ) - Т_МШУ,                                                         (6)

где: N — отношение мощностей Р_N/Р₀,

T₀ = Т + 273 — температура согласованной нагрузки, К,

Т_МШУ — шумовая температура МШУ.

Т — температура окружающего воздуха С°.

5.1.5 Измерение коэффициента стоячей волны антенны производится непо­средственным измерением с помощью измерителя модуля коэффициентов пере­дачи и отражения (7), подключенного к приемному или передающему фланцу блока поляризации АФУ во всем диапазоне частот приема или передачи.

5.1.6 Измерение развязки между передающим и приемным трактами в диа­пазоне частот передачи производится с помощью измерителя модуля коэффици­ентов передачи и отражения (7) в соответствии с рисунком 4.

Измерение производится во всем диапазоне частот передачи.

Искомая развязка определяется суммированием измеренного затухания в блоке поляризации и затухания в режекторном фильтре, указанном в его пас­порте.



Рисунок 4

5.1.7   Проверка максимально допустимой мощности, подводимой ко входу АФУ, производится подключением передающего устройства к антенной систе­ме. Положение антенны по азимуту и углу места, при котором допустимо излу­чение требуемой мощности в эфир, должно быть заранее согласовано с соответ­ствующими службами. Кроме этого, выбранный азимутальный угол должен ис­ключать прямой солнечный нагрев элементов АФУ.

В случае отсутствия возможности проведения настоящей проверки путем излучения мощности в эфир, проверке на максимально допустимую мощность подвергается АФУ, к выходу которого вместо облучателя антенны подключает­ся согласованная эквивалентная нагрузка, рассчитанная на поглощение заданной мощности.

Антенная система считается выдержавшей настоящие испытания, если в течение часа с момента подачи мощности с выхода передающего устройства в испытываемом устройстве не произошло пробоя или разогрева отдельных эле­ментов до температуры Т + 40°С или более, где Т — температура окружающего воздуха. Измерение температуры производится с помощью вольтметра (8).

5.1.8   Измерение ошибки наведения антенны в режиме автосопровождения производится с помощью штатного приемника автосопровождения следующим образом:



5.1.8.1 Навести антенну на ИСЗ в режиме ручного управления по максиму­му сигнала на входе устройства наведения. Измерить его уровень Uo, мВ, с помощью милливольтметра (9).



5.1.8.2 Отвести антенну в ручном режиме управления от направления на ИСЗ по одной из координат наведения на угол, соответствующий уменьшению уровня принимаемого сигнала на 1,5 дБ, и включить режим автосопровождения.
После окончания процесса коррекции системой автосопровождения углового положения антенны вновь измерить уровень сигнала на входе устройства наве­дения U_i, мВ.

5.1.8.3 Аналогично измерить Uj, мВ, отведя антенну по другой координате.

5.1.8.4 Рассчитать значение U_CP, мВ, равное среднеарифметическому значе­нию U_i по 3 - 5 циклам измерения по каждой из координат.

5.1.8.5 Рассчитать потери принимаемого сигнала из-за ошибки наведения L, дБ, по формуле

L = 20 lg(U₀/U_CP) (7)

5.1.8.6 Пользуясь ДН в узком угловом секторе, измеренной в 5.1.1.3, опре­делить угловую ошибку наведения по каждой из координат.

5.1.8.7 Настоящие измерения проводятся только для антенных систем со следящей системой наведения.

5.1.9       Соответствие требованиям по обеспечению молниезащиты устанавли­вается путем проверки антенного устройства и его конструкторской документа­ции на наличие в них молниеотвода, выполненного в соответствии с действую­щими нормами и положениями по устройству молниеотводов, предусмотренных [3], [4], [5], [6].

5.1.10     Проверка АФУ на герметичность проводится на стенде, схема кото­рого приведена на рисунке 5. Присоединить выход волновода испытываемого АФУ к камере стенда. Через обратный клапан установить избыточное давление воздуха в камере, равное 20⁺¹⁰ кПа (0,2^+0.1 кгс/см²). АФУ считается герметич­ным при падении давления по показанию манометра не более, чем на 50% в те­чение 3 ч.

Рисунок 5

5.1.11 Проверка срока службы антенного устройства проводится на основа­нии данных, приведенных в технической документации на антенну, представ­ленной изготовителем, и данных по учету ее гарантийного обслуживания.



5.2. Измерение параметров и испытания передающего устройства



5.2.1 Измерение диапазона частот сигналов на входе и диапазона частот сигналов на выходе испытуемого устройства (передающего устройства, повы­шающего преобразователя частоты, усилителя мощности) проводить одновре­менно с измерением уровня мощности сигнала на входе и уровня мощности сиг­нала на выходе по схеме, представленной на рисунке 6. Направленный ответвитель (НО) использовать при необходимости.

Рисунок 6



5.2.1.1    Подать от генератора на вход испытуемого устройства немодулиро­ванный сигнал с частотой, соответствующей центральной частоте входного диа­пазона частот, и с максимальным уровнем мощности, значения которых приве­дены в спецификации испытуемого устройства.

Если в испытуемом устройстве предусмотрена установка значения частоты выходного сигнала по частотным стволам, то установить номер ствола с наи­меньшей частотой, указанной в спецификации испытуемого устройства.

Если в испытуемом устройстве установка значения частоты выходного сиг­нала осуществляется без привязки к частотным стволам, то установить наи­меньшее значение частоты, указанное в спецификации испытуемого устройства.

Если в испытуемом устройстве предусмотрена регулировка уровня мощно­сти выходного сигнала, то установить максимальный уровень мощности.

Измерить частотомером и измерителем мощности соответственно значение частоты и мощности выходного сигнала испытуемого устройства.



5.2.1.2    Определить значение коэффициента усиления G (дБ) испытуемого устройства в линейном режиме работы. Для этого уменьшить уровень мощности входного сигнала, подаваемого от генератора, до уровня, при котором уровень мощности выходного сигнала испытуемого устройства уменьшится на 20 дБ от­носительно уровня мощности выходного сигнала испытуемого устройства, из­меренного в 5.2.1.1.

Рассчитать коэффициент усиления G (дБ) по формуле:

G=10lg(Р_вых/Р_вх) (8)

где: Р_вх - уровень мощности сигнала на входе испытуемого устройства, Вт,

Р_вых - уровень мощности сигнала на выходе испытуемого устройства, Вт.



5.2.1.3    Увеличивая уровень мощности входного сигнала определить уро­вень мощности сигнала на выходе испытуемого устройства Р_вых1дБ. при котором коэффициент усиления G уменьшится на 1дБ относительно значения, измерен­ного в 5.2.1.2.



5.2.1.4 Повторить измерения аналогично 5.2.1.1 — 5.2.1.3 для остальных частотных стволов испытуемого устройства.

Если в испытуемом устройстве перестройка выходного сигнала по частоте осуществляется без привязки к частотным стволам, то значение частоты выход­ного сигнала перестраивать с шагом, равным ширине полосы частот входного сигнала, указанной в спецификации испытуемого устройства.



5.2.2 Измерение затухания несогласованности входа испытуемого устрой­ства (передающего устройства, преобразователя частоты) проводится по схеме, представленной на рисунке 7.

Рисунок 7

Подать от измерительной установки сигнал с девиацией частоты ±0,5DF от­носительно центральной частоты ствола, где DF — ширина полосы ствола и с уровнем мощности, при котором уровень мощности выходного сигнала равен р_вых1дб, значение которого получено в 5.2.1.3.

Измерить затухание несогласованности входа испытуемого устройства.



5.2.3 Измерение коэффициента стоячей волны для выхода испытуемого устройства (передающего устройства или усилителя мощности), если на его вы­ходе установлен вентиль для согласования, производится по схеме, представ­ленной на рисунке 8.

При данном измерении испытуемое устройство должно быть выключено.

На выход испытуемого устройства подать от измерителя модуля коэффици­ентов передачи и отражения измерительный сигнал с девиацией частоты ±0,5DF относительно центральной частоты диапазона выходных частот, где DР — диа­пазон выходных частот.

Измерить коэффициент стоячей волны выхода испытуемого устройства.

Рисунок 8

5.2.4. Измерение отклонения частоты выходного сигнала испытуемого устройства (передающего устройства, повышающего преобразователя частоты) проводится по схеме, представленной на рисунке 6, в которой используются ге­нераторы (10) или (11).



5.2.4.1    Подать от генератора немодулированный сигнал с частотой, равной центральной частоте диапазона входных частот испытуемого устройства, и с уровнем мощности, не превышающем максимальное значение, приведенное в спецификации испытуемого устройства.

Установить в испытуемом устройстве для выходного сигнала любое, но за­ранее известное из спецификации испытуемого устройства значение частоты f₀. Уровень мощности выходного сигнала не должен превышать максимальное зна­чение, приведенное в спецификации испытуемого устройства.

Измерять частотомером каждые 2 ч в течение 24 ч значение частоты вы­ходного сигнала испытуемого устройства при постоянном значении частоты входного сигнала.



5.2.4.2    Определить для измеренных значений отклонение частоты выходно­го сигнала от частоты f₀:

D_i = |f_i-f₀| (9)

где: f_i — значения измеренных частот выходного сигнала.



Для полученного максимального значения отклонения частоты рассчитать максимальное относительное отклонение частоты по формуле:

D_ОТН= D_МАКС/f₀ (10)

где: D_МАКС — значение максимального отклонения частоты выходного сиг­нала от значения частоты f₀.



5.2.5       Измерение неточности поддержания выходной мощности сигнала ис­пытуемого устройства (передающего устройства, повышающего преобразовате­ля частоты, усилителя мощности) проводится по схеме, представленной на ри­сунке 6.



5.2.5.1    Подать от генератора немодулированный сигнал с частотой, равной центральной частоте диапазона входных частот испытуемого устройства и с уровнем мощности, при котором уровень мощности выходного сигнала равен Р_ВЫХ1дБ значение которое получено в 5.2.1.3. Значение частоты выходного сиг­нала может быть установлено любое из диапазона выходных частот испытуемо­го устройства.

Измерять измерителем мощности значение мощности выходного сигнала испытуемого устройства через каждые 2 ч в течение 24 ч при постоянном уровне сигнала на входе.



5.2.5.2    Рассчитать нестабильность мощности выходного сигнала по форму­лам:

+D = 10lgP_MAKC/Р_ВЫХ1дБ, дБ (11)

-D = 10lgР_МИН/ Р_ВЫХ1дБ, дБ (12)

где: P_MAKC и Р_МИН — максимальная и минимальная из измеренных значений мощность выходного сигнала соответственно.

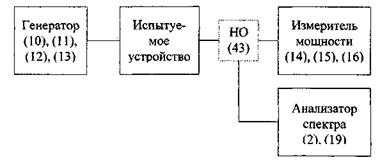

5.2.6       Измерение уровня побочных излучений испытуемого устройства (пе­редающего  устройства,  повышающего  преобразователя  частоты,  усилителя мощности) проводить схеме, представленной на рисунке 9. Если при измерении используется НО, то в этом случае необходимо учитывать переходное ослабление НО в измеряемом диапазоне частот. Значения частот и мощностей входных и выходных сигналов установить в соответствии с 5.2.1.1.



5.2.6.1 Анализатором спектра измерить уровень побочных излучений отно­сительно уровня выходного сигнала испытуемого устройства в диапазоне частот 1 — 18 ГГц и в полосе разрешения 4 кГц.

5.2.6.2 Уменьшить уровень мощности входного сигнала до уровня, при ко­тором уровень мощности выходного сигнала будет на 10 дБ меньше максималь­ного значения. Повторить измерения аналогично 5.2.6.1.

5.2.6.3Повторить измерения аналогично 5.2.6.1 и 5.2.6.2 на частотах вы­ходного сигнала, значения которых установить аналогично указанному в 5.2.1.4.



Рисунок 9

5.2.7 Измерение уровня продуктов интермодуляции на выходе испытуемого устройства (передающего устройства, повышающего преобразователя частоты, усилителя мощности) проводится по схеме, представленной на рисунке 10.



Рисунок 10



5.2.7.1 Подать от двух генераторов немодулированные сигналы с частота­ми, отстоящими от центральной частоты входного диапазона частот на +1 МГц для одного сигнала и на минус 1 МГц для другого с одинаковыми уровнями мощности. Установить такой уровень мощности входных сигналов, при котором суммарный уровень мощности выходных сигналов испытуемого устройства бу­дет на 10 дБ ниже максимального значения выходной мощности, указанной в спецификации испытуемого устройства. Значения частот выходных сигналов могут быть установлены любые из диапазона выходных частот испытуемого устройства.

5.2.7.2 Анализатором спектра измерить уровень продуктов интермодуляции относительно уровня выходных сигналов испытуемого устройства.

5.2.8 Измерения неравномерности АЧХ и характеристики ГВЗ испытуемого устройства (передающего устройства, повышающего преобразователя частоты и усилителя мощности) проводятся по схеме, представленной на рисунке 11.

Рисунок 11

5.2.8.1 Подать от измерительной установки на вход испытуемого устройст­ва измерительный сигнал с девиацией ±0,5DF относительно центральной часто­ты ствола, (где DF — ширина полосы ствола) и с уровнем мощности, при кото­ром уровень мощности выходного сигнала равен Р_ВЫХ1дБ значение которого по­лучено в 5.2.1,3. Значение частоты выходного сигнала установить аналогично указанному в 5.2.1.1.



Измерить неравномерность АЧХ и характеристики ГВЗ относительно цен­тральной частоты ствола.



5.2.8.2Уменьшить уровень мощности входного сигнала до уровня, при ко­тором уровень мощности выходного сигнала будет на 10 дБ меньше максималь­ного значения. Повторить измерения аналогично 5.2.8.1.

5.2.8.3Повторить измерения аналогично 5.2.8.1 и 5.2.8.2 на частотах вы­ходного сигнала, значения которых установить аналогично указанному в 5.2.1.4.

5.2.9 Измерение непрерывной составляющей спектральной плотности мощ­ности фазового шума относительно мощности несущей на выходе испытуемого устройства (передающего устройства, повышающего преобразователя частоты) проводится по схеме, представленной на рисунке 12.

Рисунок 12

5.2.9.1 Подать от генератора немодулированный сигнал с частотой, равной центральной частоте диапазона входных частот испытуемого устройства и с уровнем мощности, при котором уровень мощности выходного сигнала равен Р_вых1дБ, значение которого было получено в п. 5.2.1.3. Значение частоты выход­ного сигнала установить аналогично указанному в 5.2.1.1.

Измерителем флуктуации или анализатором спектра измерить непрерыв­ную составляющую спектральной плотности мощности фазового шума и уро­вень дискретных составляющих относительно мощности несущей на выходе ис­пытуемого устройства.



5.2.9.2 Повторить измерения аналогично 5.2.9.1 на частотах выходного сиг­нала, значения которых установить аналогично указанному в 5.2.1.4.



5.2.10     Проверка наличия в передающем устройстве технических средств, прекращающих излучение мощности, проводится по схеме, представленной на рисунке 6. Частотомер допускается не использовать.



5.2.10.1  Подать от генератора на вход испытуемого устройства немодули­рованный сигнал с частотой, соответствующей центральной частоте входного диапазона частот ПЧ и с уровнем мощности, соответствующим максимальному значению, приведенному в спецификации испытуемого устройства. Частота вы­ходного сигнала может быть установлена любая.



Измерителем мощности измерить уровень мощности выходного сигнала.



5.2.10.2  Подать на испытуемое устройство сигнал, запрещающий передачу и измерить уровень мощности выходного сигнала.



5.2.11     Проверка возможности и измерение глубины регулировки уровня мощности выходного сигнала испытуемого устройства (передающего устройст­ва, повышающего преобразователя частоты, усилителя мощности) проводится по схеме, представленной на рисунке 5.6. Частотомер допускается не использо­вать.



5.2.11.1 Повторить измерения аналогично указанному в 5.2.10.1.

5.2.11.2 С панели управления испытуемого устройства или внешним сигна­лом установить минимальный уровень мощности выходного сигнала и измерить его уровень.

5.2.11.3  Рассчитать глубину регулировки мощности выходного сигнала по
формуле:

D=10lg(Р_МАКС/Р_МИН), дБ (13)

где: D — глубина регулировки,

Р_МАКС — максимальная мощность выходного сигнала,

Р_МИН — минимальная мощность выходного сигнала.



5.2.12 Проверка наличия и состава системы контроля и управления, воз­можности ее взаимодействия с системой централизованного управления ВСС проводится на основе анализа технической документации и тестирования про­граммного обеспечения.



5.3 Измерение параметров и испытания приемного устройства

5.3.1       Измерение рабочего диапазона частот приемного устройства про­изводится с помощью генератора (11) или (23), подключенного к его входу, и частотомера (17), подключенного к выходу. При этом контролируется на выходе по анализатору спектра (2) уровень сигнала, который не должен выходить за пределы неравномерности АЧХ приемного устройства. Измерение производится на крайних частотах каждого из стволов, указанных в спецификации.



5.3.2 Измерение шумовой температуры МШУ и коэффициента шума пони­жающего преобразователя частоты производится измерителем (6) с использова­нием эталонного шумового генератора.

5.3.3 Измерение коэффициента усиления приемного устройства или его со­ставных частей производится с помощью генератора (11) или (23), подключен­ного ко входу и измерителя мощности (16) или анализатора спектра (1) или (2), подключенного к выходу.

5.3.4 Измерение уровня входной мощности, при которой коэффициент уси­ления МШУ уменьшается на 1 дБ, производится на стенде, описанном в 5.3.3, по методике, аналогичной описанной в 5.2.1.2 и 5.2.1.3.

5.3.5 Измерение крутизны изменения коэффициента усиления МШУ, вы­полненного в виде отдельного устройства, производится с помощью измери­тельной установки (20) или измерителя АЧХ и ГВЗ (21).

На вход МШУ подать измерительный сигнал с девиацией ±0,5DF относи­тельно центральной частоты входного диапазона частот, где DF — диапазон входных частот. Измерительным прибором в соответствии с инструкцией по эксплуатации на этот прибор снять амплитудно-частотную характеристику МШУ- Провести касательную к упомянутой АЧХ в точке ее максимальной кру­тизны и определить крутизну наклона касательной, дБ/Гц, в этой точке.



5.3.6 Измерение неравномерности коэффициента усиления понижающего преобразователя частоты или МШП производится на стенде, описанном в 5.3.3.

Измерение сводится к снятию АЧХ устройства по точкам, соответствую­щим крайней нижней частоте самого низкочастотного ствола, крайней верхней частоте самого высокочастотного ствола и центральным частотам всех стволов.



5.3.7 Измерения неравномерности АЧХ и характеристики ГВЗ приемного устройства производятся с помощью измерительной установки (20) или измери­теля АЧХ и ГВЗ (21). На вход устройства подать измерительный сигнал, соот­ветствующий первому частотному стволу, с девиацией ±0,5 DF относительно центральной частоты ствола (где DF — ширина полосы ствола) и с уровнем сиг­нала, соответствующим линейной части амплитудной характеристики. Измери­тельным прибором АЧХ и ГВЗ, в соответствии с инструкцией по эксплуатации на этот прибор, определить неравномерность АЧХ и характеристики ГВЗ отно­сительно центральной частоты ствола. Повторить измерение для остальных час­тотных стволов приемного устройства.

5.3.8 Измерение избирательности понижающего преобразователя частоты или МШП по соседнему стволу (зеркальному каналу) производить с помощью генератора (10) или (11), подключенного к его входу, и анализатора спектра (1) или (2), подключенного к выходу. Для измерения избирательности приемного тракта подать от генератора сигнал с частотой, соответствующей центральной частоте первого ствола, указанного в спецификации, и с номинальным уровнем мощности. Измерить анализатором спектра уровень мощности сигнала ПЧ, со­ответствующего первому стволу. Подать от генератора сигнал с частотой, соот­ветствующий значению центральной частоты соседнего ствола (зеркального ка­нала), и с номинальным уровнем мощности. Измерить анализатором спектра уровень мощности этого сигнала и сравнить его с уровнем мощности, измерен­ным для основного сигнала. Повторить измерение для остальных частотных стволов приемного устройства и обоих знаков расстройки.

5.3.9 Измерение коэффициентов стоячей волны производить на стенде со­гласно рисунку 13.

Рисунок 13

На вход МШУ (МШП) подать измерительный сигнал с девиацией +0,5DF относительно центральной частоты входного диапазона частот и с уровнем мощности сигнала, при которой мощность выходного сигнала соответствует точке снижения коэффициента усиления на 1 дБ, где DF — диапазон входных частот. Измерителем модуля коэффициентов передачи и отражения, в соответ­ствии с инструкцией по эксплуатации на этот прибор, измерить коэффициент стоячей волны входа МШУ (МШП) в полосе частот DF.



Для измерения коэффициента стоячей волны выхода МШУ согласованная нагрузка подключается ко входу МШУ, а измерительный прибор к выходу МШУ.



5.3.10     Измерение затухания несогласованности выхода понижающего пре­образователя частоты или МШП производить с помощью измерительной уста­новки (20), подключенной к выходу испытуемого устройства.

Подать от измерительной установки, находящейся в режиме измерения за­тухания несогласованности, измерительный сигнал с девиацией ±0,5DF относи­тельно центральной частоты ствола, где AF — ширина полосы ствола. В соот­ветствии с инструкцией по эксплуатации на этот прибор, измерить затухание не­согласованности относительно центральной частоты ствола для всех стволов.



5.3.11 Измерение спектральной плотности фазового шума гетеродинов при­емника производят непосредственно с помощью измерителя флуктуации (22) или анализатора спектра (2). Измерения производят для всех частотных стволов.

5.3.12 Проверка состава и функционирования системы контроля и управле­ния приемного устройства или его составной части производится на основании данных, приведенных в технической документации, и тестирования программ­ного обеспечения.

5.3.13 Измерение глубины регулировки коэффициента усиления понижаю­щего преобразователя частоты производить подавая внешние сигналы, управля­ющие коэффициентом усиления, с помощью генератора (11) или (23), подклю­ченного ко входу, и анализатора спектра (1) или (2), подключенного к выходу.

5.3.14 Проверку функционирования системы контроля и управления в части управления коаксиально-волноводным переключателем МШУ и индикации со­стояния МШУ производить имитацией отказа МШУ и наблюдением за работой переключателя и средств визуального отображения в соответствии с методом, изложенным в инструкции по эксплуатации МШУ.

5.4 Измерение параметров и испытания модема

5.4.1 Измерение глубины и шага регулировки уровня выходного сигнала модулятора производить с помощью анализатора спектра (1) или (2), непосред­ственно подключенного к выходу модулятора, при выключенной модуляции на крайней нижней, центральной и крайней верхней частотах рабочего диапазона на шести уровнях выходного сигнала: P_MAX, P_MAX - DР_Ш, Р_МАХ -  10 дБ,
Р_МАХ - 10 дБ - DР_Ш, Р_МIN + DР_Ш, pmin, где Р_МАХ, Р_МIN, DР_Ш — соответственно
максимальный и минимальный уровень сигнала модулятора, дБм, шаг установки
уровня, дБ, указанные в спецификации.

5.4.2 Измерение неравномерности уровня выходного сигнала модулятора при его перестройке в пределах полосы ствола (АЧХ) производить в соответст­вии со схемой измерения, описанной в 5.4.1 при выключенной модуляции, не менее, чем на 25 частотах, равномерно расставленных по всему рабочему диапа­зону. Исходный уровень сигнала на центральной частоте рабочего диапазона
рисх, дБм, должен быть равен Р_МАХ - 10 дБ.

5.4.3 Измерение неточности поддержания уровня выходного сигнала моду­лятора производить по схеме измерения, описанной в 5.4.1, на центральной час­тоте рабочего диапазона при выключенной модуляции. Исходный уровень сиг­нала Р_ИСХ, дБм, должен быть равен Р_МАХ - 10 дБ.

Измерять с помощью анализатора спектра уровень выходного сигнала мо­дулятора через каждые 2 ч в течение 24 ч.

Произвести расчет, аналогичный описанному в 5.2.5.2.

5.4.4 Измерение затухания несогласованности выхода модулятора произво­дить по схеме измерения, аналогичной описанной в 5.3.10, по методике, описан­ной там же.

5.4.5 Измерение подавления выходного сигнала модулятора в паузе произ­водить по схеме измерения, описанной в 5.4.1, на центральной частоте рабочего диапазона при выключенной модуляции следующим образом:

5.4.5.1 Установить уровень сигнала равным Р_MIN и зафиксировать его на анализаторе спектра, полоса разрешения которого должна быть 4 кГц.

5.4.5.1 Подать на модем сигнал, запрещающий передачу и зафиксировать уровень сигнала на центральной частоте рабочего диапазона P_ОСТ дБм.

5.4.5.1 Вычислить искомое подавление выходного сигнала модулятора как разность Р_MIN и P_ОСТ

5.4.6   Измерение частотного диапазона поиска сигнала в демодуляторе про­изводится с помощью тестера каналов передачи данных (24) следующим обра­зом.

5.4.6.1 Расстроить модулятор относительно демодулятора на величину 1,3 ÷1,5 от частотного диапазона поиска Df_п, указанного в спецификации, после чего организовать шлейф по ПЧ. С помощью измерителя вероятности ошибок убедиться, что захват системы фазовой синхронизации демодулятора не насту­пил. Признаком отсутствия захвата в данном случае является высокая (более 0,1) вероятность ошибки.

5.4.6.2 Постепенно уменьшая расстройку модулятора на 0,05 Df_п, зафикси­ровать значения абсолютной расстройки, при которой наступит захват демоду­лятора - измеритель вероятности ошибок покажет полное их отсутствие.

5.4.6.3 Измерения по 5.4.6.1 и 5.4.6.2 производить для обоих знаков рас­стройки.

5.4.6.4 Если модулятор не может быть перестроен отдельно от демодулято­ра и/или если шаг сетки частот модулятора превышает 0,1 Df_п измерения проводятся по шлейфу через технологический приемопередатчик и тест-транслятор с плавно перестраиваемым гетеродином, к которому при необходимости подклю­чается частотомер (17).

5.4.7 Измерение шага перестройки частоты модема производится с помо­щью частотомера (17), подключенного к выходу модулятора на частотах F_MIN F_MIN + Df_Ш, F_C - Df_Ш , F_C, F_C + Df_Ш, F_MAX - Df_Ш , F_MAX , где F_MAX ,  F_C, F_MIN, Df_Ш — со­ответственно максимальная, центральная и минимальная рабочая частота моду­лятора и шаг ее перестройки.

5.4.8 Измерение отклонения несущей и тактовой частот модема произво­дить с помощью частотомера (17), подключенного к выходу модулятора и к цифровому выходу демодулятора соответственно. В первом случае модуляция должна быть выключена, во втором — включена.

Измерять с помощью частотомера указанные частоты через каждые 2 ч в течение 24 ч.

Произвести расчет, аналогичный описанному в 5.2.4.2.

5.4.9       Измерение спектральной плотности мощности внеполосных излуче­ний производится с помощью анализатора спектра (1) или (2), подключенного к выходу модулятора, в полосе разрешения 4 кГц.

Измерение производится для двух - трех стандартных скоростей из числа наиболее употребимых (9,6; 64; 2048 кбит/с и т.п.) для каждого типа модуляции.

5.4.10 Измерение уровня побочных излучений модулятора производится с помощью анализатора спектра (1) или (2), непосредственно подключенного к выходу модулятора, при выключенной модуляции, при максимальной мощности несущей. Полоса разрешения анализатора спектра должна быть 4 кГц. Измере­ния производятся во всем рабочем диапазоне модулятора.

5.4.11Измерение необходимого номинального и порогового Eb/Nо произво­дится на стенде согласно рисунку 14.

5.4.11.1 Настроить модулятор и демодулятор на центральную частоту рабо­чего диапазона, выключить модуляцию и подать от генераторов (3) два мешающих немодулированных сигнала с уровнями на 7 дБ более основного. Уровень всех трех сигналов выбрать таким, чтобы в ходе измерений по 5.4.11.5 суммар­ный уровень на входе демодулятора не превысил допустимый предел, указан­ный в спецификации. Уровень шума на выходе генератора (21) должен быть ми­нимальным, т.е. не превышающим минус 20 дБ относительно основного сигна­ла.

Рисунок 14

P_C— уровень сигнала, Р_Ш — уровень шума.



5.4.11.2 Включить модуляцию, выбрав одну из скоростей, указанных в 5.4.9. Тип модуляции и относительную скорость кодирования выбрать любые. Отстроить мешающие сигналы от центральной частоты рабочего диапазона на +l,5f для одного сигнала и на минус l,5f для другого, где f — частота, Гц, соот­ветствующая скорости передачи на выходе модулятора, символов в секунду.



5.4.11.3 Увеличивая уровень на выходе генератора шума добиться работы демодулятора с вероятностью ошибки 1*10^-7 — 5*10^-7.

5.4.11.4 Измерить вероятность ошибки и зафиксировать соответствующее ей отношения (Р_С+Р_Ш)/Р_Ш (рисунок 14).*

5.4.11.5 Увеличить уровень шума на выходе генератора (21) на 2 дБ и по­вторить измерения по 5.4.11.4.

5.4.11.6 Отношения (Р_С+Р_Ш)/Р_Ш полученные по 5.4.11.4 и 5.4.11.5, дБ, пе­ресчитать в Еb/No, дБ, по формуле

Eb/No=101g(10^0,1A-l)+101g(R/r) (14)

где: А = (Р_С+Р_Ш)/Р_Ш,

R — скорость передачи на выходе модулятора, символов в секунду.

r — скорость передачи информации, бит/с.

           5.4.11.7. Полученные значения вероятностей ошибки и соответствующие им отношения Eb/No нанести на координатную диаграмму, пример которой при­веден на рисунке 15. Соединить полученные точки отрезком прямой при необ­ходимости экстраполировав его так, чтобы были охвачены ординаты 10^-4 и 10^-6. Зафиксировать значения Еb/No, соответствующие указанным ординатам.

5.4.11.8Повторить измерения по 5.4.11.2 — 5.4.11.7 для других типов мо­дуляции.

5.4.11.9Повторить измерения по 5.4.11.3 — 5.4.11.8 для других скоростей кодирования.

* Продолжительность измерений по 5.4.11.4 и 5.4.11.5 зависит от выбран­ной скорости передачи информации. Например, при скорости 2048 кбит/с изме­рения по 5.4.11.4 ведутся до появления 1000 ошибок, но не более 1 часа; изме­рения по 5.4.11.5 ведутся в течение 2 минут.

Рисунок 15



5.4.12 Проверка электрических характеристик стыка G.703 производится следующим образом:



5.4.12.1 Форму и уровни сигналов на цифровом выходе демодулятора кон­тролировать с помощью генератора испытательного сигнала из комплекта (26) или (27), подключенного ко входу модулятора, и осциллографа (28), подклю­ченного к выходу демодулятора через симметрирующий трансформатор 120/75 Ом. Испытательная последовательность, подаваемая на вход модулятора в коде HDB-3, должна иметь вид «0101...... Измерения проводятся в режиме шлейфа по ПЧ.

Засинхронизировать изображение и сравнить его с наложенной прозрачной маской, соответствующей [1], рисунку 2.

Изображение не должно выходить за пределы границ маски.

Убедиться, что отношение амплитуд импульсов положительной и отрица­тельной полярности в середине импульса по длительности находится в пределах от 0,95 до 1,05.

Убедиться, что отношение длительностей импульсов положительной и от­рицательной полярности при половине номинальной амплитуды находится в пределах от 0,95 до 1,05.

Измерение характеристик фазового дрожания и дрейфа фазы модема про­водить в соответствии с методикой, приведенной в [10] (пункт 7.2.1, 7.2.2, 7.2.3).



5.4.12.2 Работоспособность стыка на границах допустимого разброса такто­вых частот контролировать с помощью измерителя характеристик цифрового канала (26) или (27), подключенного ко входу модулятора и к выходу демодуля­тора. Испытательная последовательность должна иметь вид ПСП и отличаться по частоте от номинальной на +5*10^-5 в одном случае и на минус 5*10^-5 в другом  случае.

5.4.12.3 Отношение сигнал/помеха на цифровом входе модулятора контро­лировать, дополнительно подавая на вход модулятора мешающий сигнал.

В качестве основного и мешающего сигналов должна использоваться ПСП с периодом 2¹⁵ -1 бит. Мешающий сигнал должен быть асинхронным по отно­шению к основному и иметь уровень на 20 дБ ниже основного для скорости 64 кбит/с и на 18 дБ ниже основного для скорости 2048 кбит/с.

Отсутствие ошибок на выходе демодулятора контролировать в течение 15 минут.



5.4.13 Измерения параметров ТЧ каналов, организованных с помощью АЦП вида ИКМ-64 или АДИКМ-32, производится в режиме шлейфа по ПЧ следую­щим образом.



5.4.13.1 Измерения частотной характеристики остаточного затухания про­изводить подавая поочередно на вход передающей части канала ТЧ в точку с номинальным относительным уровнем минус 13 дБо от измерительного генера­тора из комплекта измерителя (29) или (30) сигналы с измерительным уровнем минус 23 дБм на частоте 1020 Гц и в полосе частот от 300 до 3400 Гц с шагом изменения частоты 100 Гц. Измерения выполняются на выходе приемной части

канала в точке с номинальным относительным уровнем 4 дБо.



5.4.13.2 Измерения среднеминутного значения псофометрической мощнос­ти шума в точке нулевого относительного уровня для незанятого канала ТЧ про­водятся с помощью измерителя звуковых каналов (31) в четырехпроводной час­ти канала в обоих направлениях передачи в точке номинального относительного уровня 4 дБо. Вход передающей части канала должен быть нагружен на рези­стор 600 Ом. Измерения проводятся в течение 1 ч с интервалом между отсчета­ми в 1 мин (60 измерений). Каждое показание отсчитывается 3-10 с (при резких колебаниях время увеличивается). При отсчетах фиксируются средние значения уровней шумов и не учитываются резкие выбросы (не более 2 — 3 выбросов за 1 отсчет).

5.4.13.3 Измерения защищенности от внятных переходных влияний между прямым и обратным направлениями передачи одного и того же канала ТЧ и от внятных переходных влияний между разными каналами производится с помо­щью измерителя характеристик ТЧ канала (29). Перед измерением переходного влияния в подверженном влиянию канале устанавливается номинальное значе­ние остаточного затухания на частоте 1020 Гц. Вход передающей части подвер­женного влиянию канала и выход приемной части влияющего канала нагружа­ются на 600 Ом. На вход передающей части влияющего канала подается сигнал частотой 1020 Гц с уровнем минус 23 дБм.

Избирательный измеритель уровня подключается к приемной части под­верженного влиянию канала в точке с номинальным относительным уровнем +4 дБо. Значение защищенности от внятных переходных влияний А_ПВ, дБ, опре­деляется из результатов измерений по формуле

А_ПВ = Р_С-Р_ПВ, (15)

где: Р_С — уровень сигнала в точке номинального относительного уровня, дБ,

Р_ПВ — измеренный уровень влияющего сигнала в той же точке, дБ



5.4.13.4 Измерения защищенности сигнала от псофометрической мощности суммарных искажений при синусоидальном испытательном сигнале произво­дится с помощью измерителя характеристик ТЧ канала (29) или (32). На вход передающей части канала с номинальным относительным уровнем минус 13 дБо с выхода прибора подается синусоидальный измерительный сигнал частотой 1020 Гц с уровнями: минус 45, минус 40, минус 30 и 0 дБмО. Приемная часть
прибора подключается на выход четырехпроводного тракта канала в точке с но­минальным уровнем +4 дБо. В приборе осуществляется измерение уровня со­провождающих помех через псофометрический и заграждающий на частоте 1020 Гц фильтры, вводится поправка в результат измерения, исключающая влияние заграждающего фильтра и выдается значение защищенности псофометрического суммарного искажения относительно уровня измерительного сигнала.

5.4.13.5 Измерения порога перегрузки канала ТЧ проводятся только на ком­плектах каналообразующей аппаратуры с помощью измерителя характеристик ТЧ канала (29). Предварительно устанавливается номинальное значение оста­точного затухания канала на частоте 1020 Гц. Затем на вход измеряемого канала подается сигнал частотой 1020 Гц с уровнем минус 13 дБм. К выходу измеряе­мого канала подключается измеритель уровня с включенным фильтром с поло­сой 300 — 3400 Гц. Длительность подачи сигналов с измерительными уровнями должны быть не более 6 с. Далее уровень сигнала на входе канала увеличивается ступенями по 0,1 дБ до значения минус 9 дБм (+4 дБмО). Порог перегрузки ка­нала ТЧ определяется разностью между значениями изменений уровней на вхо­де и выходе канала ТЧ, равной 0,3 дБ.

5.4.13.6  Измерения отклонения группового времени прохождения прово­дятся с помощью измерителя характеристик ТЧ канала (29) или (30) подключен­ного к четырехпроводному тракту канала на передаче и приеме (точки номи­нальных относительных уровней минус 13 и +4 дБо). Измерения проводятся на частотах 300; 400; 500; 600; 800; 1000; 1400; 1600; 1900; 2200; 2400; 2800; 3000; 3200; 3300; 3400 Гц при подаче на вход канала сигнала с уровнем минус 23 дБм.



5.4.13.7    Измерения фазового дрожания с частотой 20 — 300 Гц осуществля­ется с помощью измерителя характеристик ТЧ канала (29).

На вход передающей части канала четырехпроводного тракта канала в точ­ку номинального относительного уровня минус 13 дБо с выхода прибора пода­ется сигнал частотой 1020 Гц с измерительным уровнем минус 23 дБм. Собст­венное дрожание измерительного сигнала должно быть не более 0,1°.

Приемная часть прибора подключается на выход четырехпроводного тракта канала в точке номинального относительного уровня 4 дБо, на приборе устанав­ливается диапазон 20 — 300 Гц. В течение 5 мин. осуществляется 3 — 5 одно­кратных отсчетов примерно через равные промежутки времени. В качестве ре­зультата измерения принимается максимальное показание прибора.

5.4.13.8    Измерения защищенности сигнала от невзвешенной мощности со­провождающих помех, включая шум квантования с помощью измерителя харак­теристик ТЧ канала (32) или (33).

На вход передающей части канала в точку с относительным уровнем минус 13 дБо подается шумовой сигнал в полосе 350 — 550 Гц с уровнями минус 55, минус 48, минус 42, минус 36, минус 24, минус 18, минус 12, минус 6, минус 3 дБмО.

Приемная часть прибора подключается к выходу четырехпроводного тракта в точке с номинальным уровнем 4 дБо. В приборе осуществляется измерение уровня сопровождающих помех в полосе 300 — 3400 Гц и пересчет результата к полосе канала ЗЮО Гц. Значение защищенности от невзвешенного суммарного шума выдается относительно уровня измерительного сигнала.

5.4.14 Оценка качества передачи речи по ТЧ каналу, организованному с ис­пользованием низкоскоростных речепреобразующих устройств, производится по методу абонентской оценки в соответствии с ГОСТ Р 51061.

5.4.15 Проверка параметров устройства резервирования, перечисленных в
ОСТ 45.123 (пункт 8.3.2) производится по методикам, приведенным в 5.4.2; 5.4.3; 5.4.4 (5.3. 10); 5.4.12.

5.4.16. Измерение развязки, вносимой устройством резервирования при вы­ключении модулятора аварийного модема, производится с помощью анализато­ра спектра (1) или (2), подключенного к выходу ПЧ устройства резервирования следующим образом:

5.4.16.1 Настроить модулятор любого модема, подключенного к устройству резервирования, на центральную частоту рабочего диапазона и выключить мо­дуляцию. Установить уровень сигнала равным P_MAX, дБм, и зафиксировать его на анализаторе спектра, полоса разрешения которого должна быть 4 кГц.

5.4.16.2 Любым способом имитировать отказ модема и зафиксировать уро­вень сигнала на центральной частоте рабочего диапазона P_OCT, дБм.

5.4.16.3 Вычислить искомую развязку как разность P_MAX  и P_OCT

5.4.16.4 Повторить измерения по 5.4.16.1 — 5.4.16.3 для других модемов, подключенных к устройству резервирования.

5.5 Измерение параметров ЭМС

5.5.1 Измерение уровня индустриальных радиопомех, создаваемых обору­дованием ЗС производится по методике, приведенной в разделе 6 ГОСТ 30429.

5.5.2 Измерение электрических параметров оборудования ЗС, влияющих на ЭМС, производится по методикам, изложенным в 5.1.1; 5.2.7; 5.2.8; 5.2.10; 5.4.9; 5.4.10.

5.6 Измерение и проверка параметров безопасности

5.6.1 Проверка наличия предупредительных знаков, свидетельствующих о наличии высокого напряжения, наличия болта (винта, шпильки) для заземления, наличия электрического соединения всех доступных для прикосновения металлических нетоковедущих частей аппаратуры, которые могут оказаться под на­пряжением, с элементами заземления производится внешним осмотром.

5.6.2 Измерение сопротивления между болтом для заземления и каждой доступной для прикосновения металлической нетоковедущей частью оборудо­вания производится непосредственным измерением с помощью миллиомметра (34).

5.6.3 Измерение уровня акустического шума производится непосредствен­ным измерением с помощью шумомера (35) на расстоянии 1 м от работающего устройства.

5.6.4 Проверку электрической прочности изоляции между элементами за­земления и каждым из потенциальных полюсов сетевого ввода производить по­давая от пробойной установки (36) испытательное переменное напряжение с пи­ковым значением 2120 В между элементами заземления и каждым из потенци­альных полюсов сетевого ввода в течение 60 с. Изоляция удовлетворяет требо­ваниям электрической прочности, если во время проведения испытаний на элек­трическую прочность не имел место коронный разряд или пробой.

5.6.5 Измерение сопротивления изоляции между элементами заземления и каждым из потенциальных полюсов сетевого ввода производится непосредст­венным измерением с помощью тераомметра (37) при испытательном постоян­ном напряжении 500 В. Измерения по настоящему пункту проводятся через 60 с после измерений по 5.6.4.

5.6.6 Измерение плотности потока электромагнитной энергии производится с помощью измерителя плотности потока энергии (38) при включенном на мак­симальную мощность передающем устройстве, работающем на согласованную нагрузку, на расстоянии 0,5 м от него по всему его периметру. Если устройство имеет стоечное исполнение, измерение производить на 3-х уровнях от пола (0,5; 1,0; 1,7) м по периметру стойки.



5.7 Испытания на устойчивость к ВВФ



5.7.1 Проверка устойчивости оборудования ЗС к изменению напряжения питающей сети производится посредством измерения на границах допустимого разброса напряжения сети      +10/-15 % следующих параметров:

- выходной мощности, соответствующей точке снижения коэффициента усиления на 1 дБ — при испытаниях передающего устройства, усилителя мощ­ности или повышающего преобразователя частоты, выполненных в виде отдель­ных устройств;

— частоты выходного сигнала — при испытаниях моноблочного передаю­щего устройства, повышающего преобразователя частоты или модема;

-   коэффициента усиления — при испытаниях приемного устройства, МШУ
или понижающего преобразователя частоты, выполненных в виде отдельных
устройств;

-   номинального Eb/Nо для одной скорости передачи и одной относительной
скорости кодирования — при испытаниях модема.

Измерения производятся при нормальных климатических условиях по ГОСТ 15150 и при постоянных прочих параметрах.

Отклонение перечисленных параметров от измеренного при номинальном напряжении сети для каждой из крайних точек напряжения заносится в прото­кол испытаний.

5.7.2       Проверка устойчивости оборудования ЗС к воздействию климатиче­ских факторов производится в камерах тепла (39), холода (40) и влаги (41) или универсальных термовлагокамерах.

Если необходимые измерения невозможно произвести, когда оборудование находится в камере, допускается извлечение оборудование из камеры и прове­дение измерения параметров не более чем за 15 мин.

После проведения отдельных видов испытаний допускаются следы корро­зии и повреждение лакокрасочных покрытий, не влияющие на работоспособность, внешний вид и сохраняемость оборудования, но не более 2% площади оборудование или отдельной сборочной единицы.

Параметры климатических ВВФ приведены в таблице 5.1.

5.7.3 Испытание на воздействие пониженной температуры проводятся в ка­мере холода (39) следующим образом:

Оборудование в выключенном состоянии размещается в камере, в которой устанавливается температура, равная пониженной рабочей температуре по таб­лице 5.1, и выдерживается в течение времени, указанного в таблице 5.2.



Таблица 5.1



Параметры ВВФ	Для оборудова­ния, устанавли­ваемого в по­мещении	Для оборудования, устанавли­ваемого на открытом воздухе
		в умеренной зоне	в холодной зо­не
Повышенная рабо­чая температура, °С	+40±3	+45±3	+40+3
Пониженная рабочая температура, °С	+1±3	-45±3	-60+3
Повышенная отно­сительная влажность	80+3% при 25±3°С	95+3% при 40±3°С
Время выдержки в камере влажности, ч.	48	72



Таблица 5.2 — Время выдержки в камерах тепла и холода в зависимости от массы помещенного оборудования.



Масса оборудования, кг	До 2	От 2 до 10	От 10 до 20	Свыше 20
Время выдержки, ч	2	3	4	6



После выдержки при рабочей пониженной температуре оборудование включается и производится измерение параметров, перечисленных в 5.7.1. При необходимости производится предварительный разогрев оборудования.

Температура в камере повышается до нормальной, и после выдержки в те­чение времени, указанного в таблице 5.2, производится визуальный контроль и измерение параметров, перечисленных в 5.7.1.



5.7.4 Испытание на воздействие повышенной температуры производится в камере тепла (40) следующим образом:

Оборудование помещается в камеру, включается и в камере устанавливает­ся температура, равная повышенной рабочей по таблице 5.2.

По истечении срока выдержки, указанного в таблице 5.2, измеряются пара­метры, перечисленные в 5.7.1.

Температура в камере понижается до нормальной, и после выдержки в те­чение времени, указанного в таблице 5.2, производится визуальный контроль и измерение параметров, перечисленных в 5.7.1.



5.7.5 Испытание на воздействие повышенной влажности проводятся в ка­мере влаги (41) следующим образом:

Температура в камере повышается до указанного в таблице 5.1 значения; через 1,5 - 2 ч после достижения заданной температуры относительная влаж­ность повышается до значения, указанного в таблице 5.1 и данный режим под­держивается в камере в течение всего времени выдержки.

Один раз в сутки производится измерение параметров оборудования, пере­численных в 5.7.1.

По окончании выдержки производится визуальный контроль с целью выяв­ления дефектов покрытий и коррозии деталей оборудования и измерение пара­метров, перечисленных в 5.7.1.



5.7.6 Проверка антенны на возможность эксплуатации в особых климатиче­ских условиях производится как путем испытаний на специальных стендах, так и путем изучения представляемых изготовителем сертификатов на применяемые  процессе изготовления гальванические покрытия, лакокрасочные и другие ма­териалы, используемые для покрытия металлоконструкций, а также использо­ванную для этого технологию их нанесения. Антенна также проверяется на при­менение в ней специальных технических решений, направленных на защиту от пылевых бурь соответствующих прокладок, защитных кожухов, сальников и др.

Антенна считается соответствующей требованиям данного пункта, если воздействие особых климатических условий, создаваемых с помощью стендов, не привело к нарушению лакокрасочных покрытий, появлению коррозии, нару­шению функционирования.



5.7.7 Проверка ветровой устойчивости антенны проводится в заводских ус­ловиях либо путем продувки в аэродинамической трубе, либо путем имитации ветровых нагрузок с помощью распределенного пригруза, укладываемого рав­номерно по всей поверхности рефлектора. В последнем случае удается прокон­тролировать только величину деформации рефлектора. Для измерения деформа­ций рефлектор устанавливается в специальный измерительный стенд, позво­ляющий производить с помощью индикаторов (механических либо оптических) замеры деформации рабочей поверхности рефлектора под воздействием распре­деленной нагрузки.

По результатам измерений отклонений точек поверхности рефлектора вы­числяется СКО до и после установки имитирующего пригруза. Вес пригруза, приходящегося на 1 м площади поверхности раскрыва антенны, должен быть равен 60 кГ при имитации воздействия ветрового напора при скорости ветра 25 м/с и 240 кГ — при скорости ветра 50 м/с.

Измерение СКО поверхности рефлектора при имитации ветровой нагрузки, соответствующей скорости ветра 50 м/с, необходимо повторить также после снятия пригруза для того, чтобы убедиться в отсутствии остаточной деформа­ции.



5.7.8       Проверка устойчивости антенной системы к дождю проводится с по­мощью специальной дождевальной установки, создающей требуемые по техни­ческим условиям на антенную систему, интенсивность дождевых осадков и угол наклона струй. При этом рефлектор устанавливается под максимально допусти­мым углом места. При отсутствии возможности проведения испытаний антен­ной системы в целом на устойчивость к дождевым осадкам вследствие больших габаритов допускается проведение испытаний отдельных узлов антенной систе­мы, таких как рефлектор, облучающее устройство, механизмы приводов поворо­та, наружное электрическое оборудование и др.

Антенная система считается выдержавшей испытания, если она сохраняет работоспособность в соответствии с требуемыми по ТУ параметрами назначе­ния в процессе испытаний и сразу после их окончания. Кроме того, необходимо убедиться в отсутствии воды в замкнутых полостях электрических блоков и устройств, установленных снаружи, в полости редукторов, облучателя, элемен­тов АФУ. Проникновение воды внутрь этих устройств недопустимо.



5.7.9 Испытания на прочность при транспортировании проводятся по мето­дике, приведенной в ГОСТ 23088 (пункт 2.14) с последующим измерением па­раметров, перечисленных в 5.7.1.



5.8 Проверка соответствия сопроводительной документации и комплектности



5.8.1 Проверка соответствия сопроводительной документации производится внешним осмотром, сличением с чертежами, схемами и проверкой соответст­вующей документации.

5.8.2 Проверка комплектности оборудования производится сличением дей­ствительной комплектности с комплектностью, указанной в спецификации на изделие.









Приложение А

(рекомендуемое)

Перечень основных средств измерения и вспомогательного оборудования



Таблица А. 1



Типы приборов	Основные параметры	Пункты методики	Прим.
1	2	3	4
1 Анализатор спектра С4-82	до 300 МГц Динамический диапа­зон 70 дБ	5.1.1, 5.1.3, 5.3.3, 5.3.4, 5.3.6, 5.3.8, 5.3.9, 5.3.13, 5.4.1—5.4.3, 5.4.5, 5.4.9 — 5.4.11, 5.4.16
2. Анализатор спектра Hewlett Packard HP 8563E	9 кГц — 26,5 ГГц Динамический диапа­зон не менее 90 дБ	5.1.1, 5.1.3, 5.2.6, 5.2.7, 5.2.9, 5.3.3, 5.3.4, 5.3.6, 5.3.8, 5.3.11, 5.3.13, 5.4.1—5.4.3, 5.4.5, 5.4.9 — 5.4.11, 5.4.16
3. Генератор Г4-164	0,1— 740МГц UВЫХ до 2 В, Погреш­ность установки частоты 5*10-7	5.1.1, 5.1.3, 5.2.7, 5.4.11	2 шт.
4. Самописец КСП-4		5.1.1, 5.1.3
5. Графопостроитель (плоттер) Hewlett Packard HP 7470A		5.1.1, 5.1.3
6. Измеритель характери­стик шума Х5-29	0,01— 37,5 ГГц КШ от 0 до 30 дБ ТШ от 20 до 400К	5.1.4, 5.3.2
7. Измеритель модуля ко­эффициентов передачи и отражения Р2-84	0,1 — 18 ГГц Диапазон измерений 0÷50 дБ с погрешно­стью ±(0,04Ау±0,3)	5.1.5, 5.1.6, 5.2.4, 5.3.9
8. Вольтметр В7-27А	1мВ — 300В -30... +100° С	5.1.7
9. Вольтметр ВЗ-52/1	1мВ — 300В 10 кГц— 1 ГГц	5.1.8
10. Генератор Г4- 192	0,1 — 1300МГц Фазовый шум при от­стройке 120Гц÷90дБ/Гц UВЫХ(2,24.10-8÷2)В	5.2.1, 5.2.4 — 5.2.6, 5.2.9 — 5.2.11
11 . Генератор Hewlett Packard HP83 732В	10 — 20000 МГц Динамический диапазон (-110÷10)дБм	5.2.1, 5.2.4, 5.2.5, 5.2.6, 5.2.9, 5.2.10, 5.2.11, 5.2.12, 5.3.1, 5.3.3, 5.3.4, 5.3.6, 5.3.8, 5.3.13
12. Генератор сигналов высокочастотный Г4 - 196	2 - 8,15 ГГц Погрешность установ­ки частоты +/- 0,2%	5.2.1, 5.2.5, 5.2.6, 5.2.7, 5.2.11	2шт.
13. Генератор сигналов высокочастотный Г4 - 198	12 -18 ГГц Погрешность установ­ки частоты +/- 0,2%	5.2.1, 5.2.5, 5.2.6, 5.2.7, 5.2.11	2 шт.
14. Ваттметр поглощае­мой мощности РМЗ-4	0 — 37,5 ГГц 1 мВт — 20 Вт Основная погрешность измерений 6÷10 %	5.2.1, 5.2.2, 5.2.4 — 5.2.11
15. Измеритель мощности МКЗ-71	5,64 — 37,5 ГГц 10 — 1000Вт Осн. погрешность измерений 4÷5%	5.2.1, 5.2.2, 5.2.4 — 5.2.11
16. Измеритель мощности МЗ-90	0,02 — 17,85 ГГц, 0,1 мкВт— 100 мВт Осн. погрешность измерений 4÷6%	5.2.1, 5.2.2, 5.2.4 — 5.2.11, 5.3.3, 5.3.4, 5.3.6, 5.3.9
17. Частотомер 43-66	10Гц — 37,5 ГГц Чувствительность 0,1 мВт	5.2.1, 5.2.4, 5.2.5, 5.3.1, 5.4.6 — 5.4.8
18. Установка измери­тельная К2-58	Диапазон ПЧ 45 - 195 МГц Режим измерения АЧХ 20,50 дБ Режим измерения ГВЗ 1000нс Режим измерения зату­хания несогласованно­сти - 10... - 35 дБ	5.2.2, 5.2.8
19. Анализатор спектра С4-60	100 Гц — 39 ГГц Динамический диапазон 50дБ Полоса обзора 0,05÷2000МГц	5.2.6, 5.2.7, 5.3.3, 5.3.4, 5.3.6
20 Измерительная уста­новка Hewlett Packard ЦР11758	Анализатор спектра 50кГц÷22ГГц Свипгенератор 300кГц÷29ГГц Измеритель мощности 10МГц÷18ГГц	5.2.8, 5.3.5, 5.3.7, 5.3.10, 5.4.4
21 Йзмерителъ АЧХ и ГВЗ ФК4-19	4,3 — 7,0 ГГц Пределы измерения ГВЗ 0÷200 нс АЧХ 0÷25 дБ	5.2.9, 5.3.5, 5.3.7
22. Измеритель флуктуации ИФ-5901	5 МГц— 17,44 ГГц	5.2.9, 5.3.11
23 . Генератор Г4-111	до 17,85 ГГц Осн. погр. устан. часто­ты ±0,05	5.3.1, 5.3.3, 5.3.4, 5.3.6, 5.3.8, 5.3.13	2 шт.
24. Тестер каналов пере­дачи данных НР37732А	от 50 бит/с до 2048 кбит/с	5.4.6, 5.4.11
25. Генератор шума Г2-32	10 — 600 МГц Выходной уровень U50 кТо	5.4.11
26. Измеритель характе­ристик цифрового канала W&GPFA-35	Скорость передачи 50 бит/с÷2 Мбит/с; Стабильность +50*10-6	5.4.12
27. Измеритель характе­ристик цифрового канала W&G SF-60	Скорость передачи 50 бит/с÷55 Мбит/с; Стабильность 2*10-6 Погрешность установ­ки фазового дрожания <±1%	5.4.12
28. Осциллограф С 1-97	100 МГц Полоса пропускания (0-350)МГц Динамический диапа­зон 50мВ÷40В	5.4.12
29. Измеритель характе­ристик ТЧ канала W&GDLA-9	Диапазон частот 20Гц÷200кГц Погрешность ±0,5 дБ	5.4.13
30. Измеритель характе­ристик ТЧ канала Siemens К3301		5.4.13
31. Измеритель звуковых каналов ИЗК		5.4.13
32. Измеритель характе­ристик ТЧ канала Siemens Р2010		5.4.13
33. Измеритель характе­ристик ТЧ канала W&G РСМ-23	Частота 200 Гц÷4кГц Погрешность установ­ки частоты ±0,01%	5.4.13
34. Миллиомметр Е6-1 8	0,0001 — 100 Ом	5.5.2
35. Шумомер SL4001		5.5.3
36. Универсальная про­бойная установка УПУ-10	±10%	5.5.4
37. Тераомметр Е6-13А	10— 1014Ом	5.5.5
38. Измеритель плотности потока энергии П3-20	0,3 — 37,65 ГГц 0,3 — 16,7 мкВт/см2	5.5.6
39. Камера холода	от -50 до +5° С	5.7.2
40. Камера тепла	до +50° С	5.7.2
41 . Камера влаги	до 98% при +40° С	L5.7.2
42. Манометр	0 — 60 кПа, класс точ­ности 1,5	5.1.9
43. Вспомогательные элементы*
* Тест-транслятор с гетеродином, ответвители направленные, коаксиально-волно-водные переходы, сумматоры и разветвители сигналов, аттенюаторы, симметри­рующие трансформаторы, нагрузочные сопротивления и пр.

Примечание - Допускается замена перечисленных приборов аналогичными по назначению и с не худшими параметрами. Используемые средства измерения должны пройти поверку в соответствии с [7].

1

Приложение Б

(информационное)

Библиография



[1] «Общие технические требования на станции земные спутниковой связи, работающие с ИСЗ на геостационарной орбите в диапазонах частот 6/4 ГГц и 14/11-12ГГц», утвержденные Госкомсвязи России 07.10.97



[2] «Типовая программа и методика сертификационных испытаний земных станций спутниковой связи, работающих с ИСЗ на геостационарной орбите в диапазонах частот 6/4 ГГц и 14/11-12ГГц», утвержденная Управлением серти­фикации средств и услуг связи Госкомсвязи России 05.11.98



[3] Инструкция по монтажу сооружений и устройств связи, радиовещания и телевидения. ВСНП, 600-81, Минсвязи СССР. М.:, «Радио и связь», 1985, 188 с.



[4] Инструкция по проектированию и устройству молниезащиты зданий и сооружений. СН 305-77. М.: Стройиздат, 1978,47 с.



[5] Инструкция по проектированию молниезащиты радиообъектов. ВСН-1-77. Минсвязи СССР.-М.: Связь, 1978,1978,31с.



[6] Инструкция по устройству сетей заземления и зануления в электроуста­новках. М.: Минсвязи СССР, 1977, 5с.



[7] РД 45.002-96 Руководство по установлению номенклатуры средств из­мерений, подлежащих поверке



[8] Рекомендация МСЭ-Т G-703. Физические и электрические характери­стики иерархических цифровых стыков



[9] «Нормы на электрические параметры каналов ТЧ магистральной и внут­ризоновых первичных сетей», утвержденные Приказом Минсвязи РФ № 43 от 15.04.96г.



[10] РД 45.041-99 Нормы на электрические параметры цифровых каналов и трактов спутниковых систем передачи







Ключевые слова: земная станция, составные части, технические требования, методы измерений



СТАНДАРТ ОТРАСЛИ

СТАНЦИИ ЗЕМНЫЕ ДЛЯ ЛИНИЙ СПУТНИКОВОЙ СВЯЗИ, РАБОТАЮЩИЕ С ИСЗ НА ГЕОСТАЦИОНАРНОЙ ОРБИТЕ

В ДИАПАЗОНАХ ЧАСТОТ 6/4 ГГЦ И 14/11-12 ГГЦ.



Методы измерений и испытаний составных частей станций

Директор НИИР

Начальник лаборатории стандартизации

Начальника отдела

Начальник лаборатории Ответственный исполнитель

Ю.Б. Зубарев



Л.И. Романов

И. С. Поволоцкий Г.Н. Кудеяров

З.Н. Юлина
